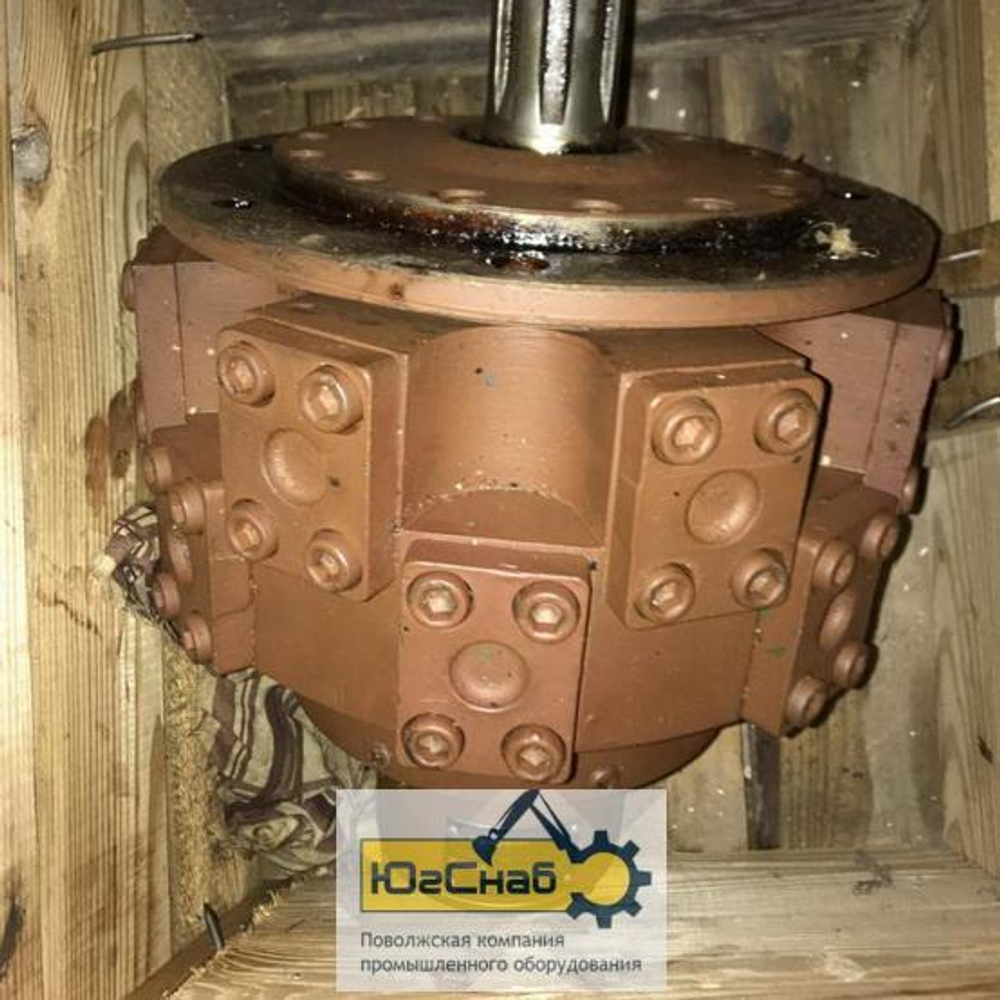

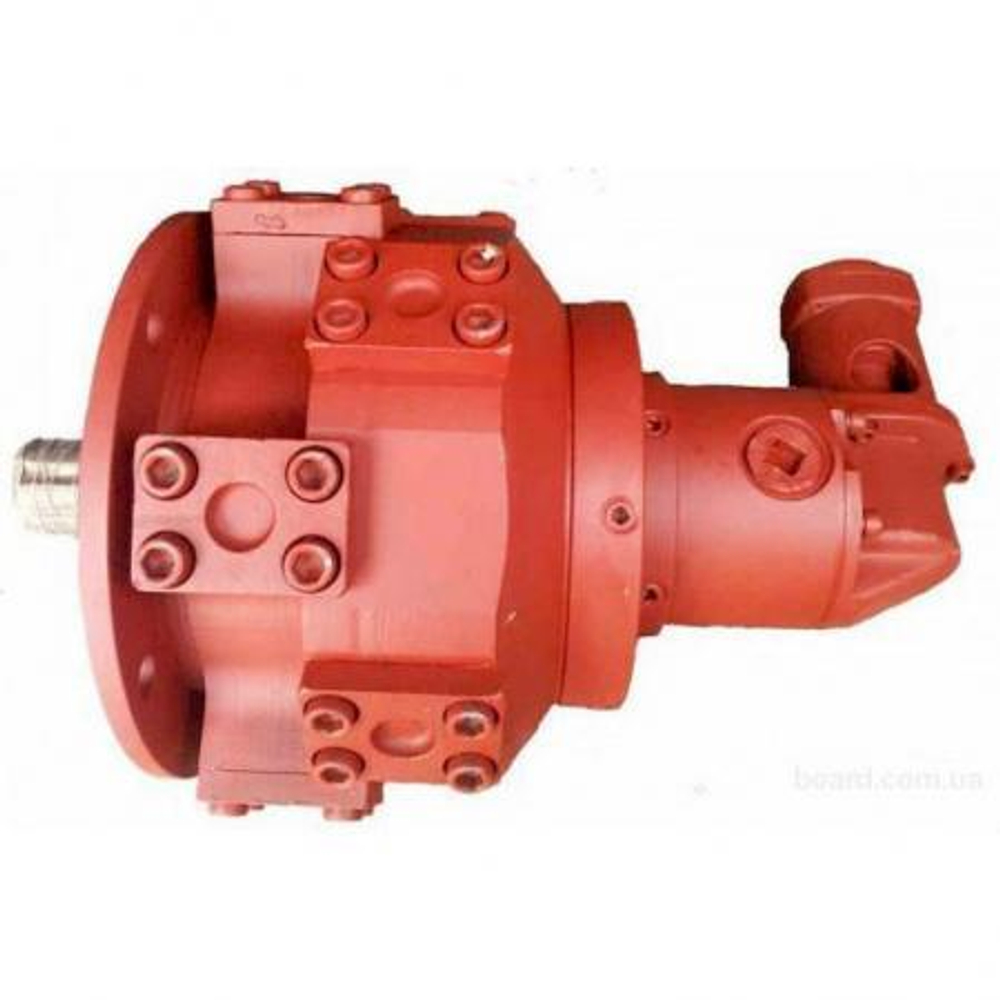

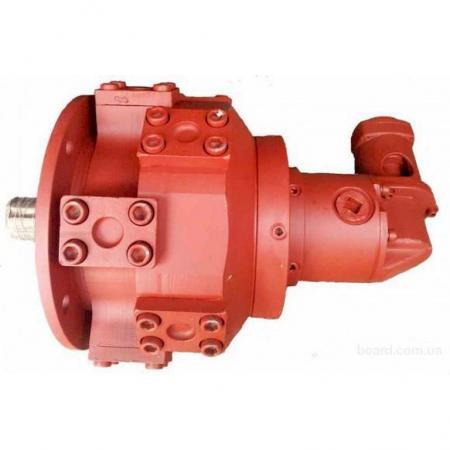

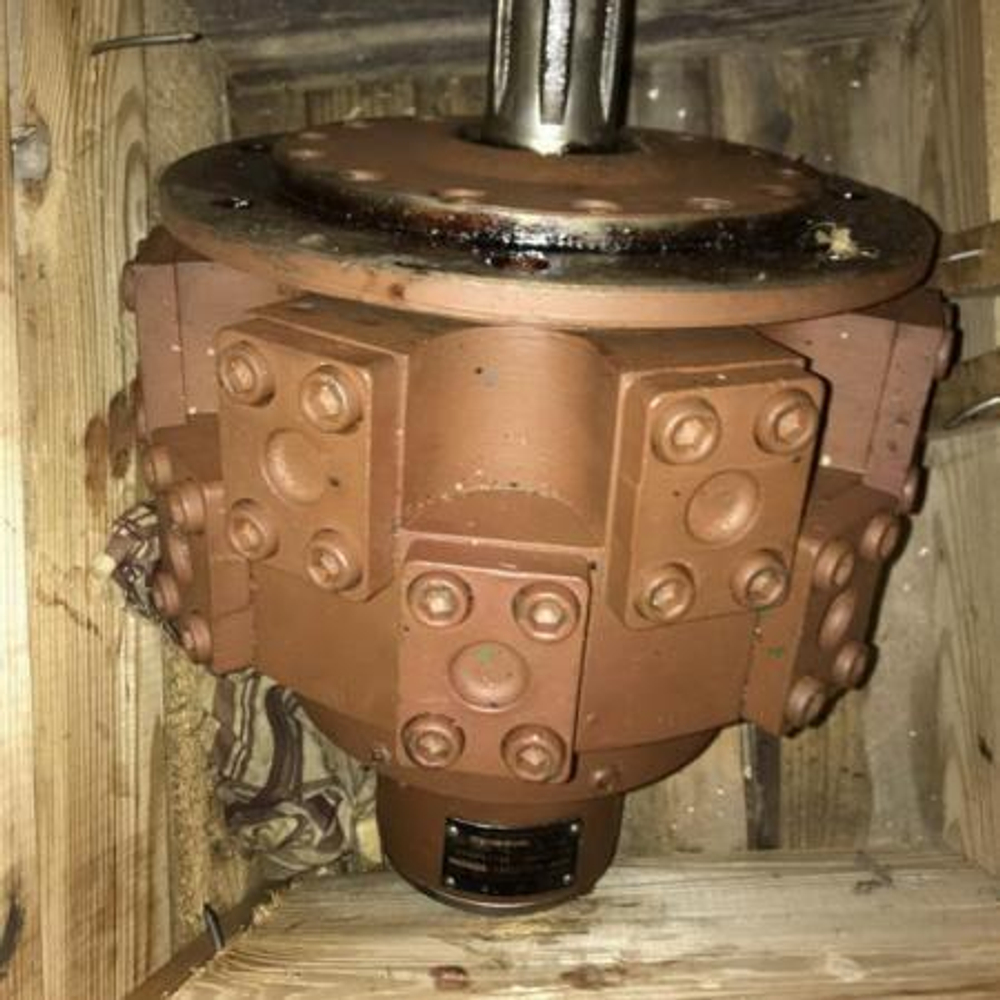

Гидромотор МРФ
Гидромоторы МРФ 160/25 М1; МРФ 250/25 М1; МРФ 400/25 М1; МРФ 630/25 М1; МРФ 1000/25 М1 предназначены для бесступенчатого регулирования скоростей в системах, где требуются реверсирование, частые включения, автоматическое и дистанционное управление в следящих приводах.
.Гидромоторы МРФ применяются в качестве исполнительного силового органа в термопластавтоматах, прессах для переработки пластмасс, деревообрабатывающих станках, кузнечно-прессовом оборудовании, строительно-дорожных машинах, работающих в шахтах, буровых установках и силовых гидроприводах других механизнов, машин и устройств.
Рабочая жидкость - минеральные масла, ощищенные от воды, кислот, смол, посторонних частиц вязкостью 20-500 сСт и температурой 0-60 С. Температура окружающей среды 0-50 С. Климатическое исполнение УХЛ и О, категория размещения 4.
.Технические характеристики.
Наименование
Объем, см
Q,л/мин
Вес
МРФ 160/25М1
160
81
58
МРФ 250/25М1
250
127
70
МРФ 400/25М1
400
127
82
МРФ 630/25М1
630
199
135
МРФ 1000/25М1
1000
253
150
Гидромоторы радиально-поршневые МРФ-160/25М1, МРФ-250/25М1, МРФ-400/25М1, МРФ-630/25М1, МРФ-1000/25М1 радиально-поршневые предназначены для бесступенчатого регулирования скоростей в системах, где требуются реверсирование, частые включения, автоматическое и дистанционное управление в следящих приводах.
Гидромоторы МРФ-250(160,400,630,1000)/25М1-01 применяются в качестве исполнительного силового органа в термопластавтоматах, прессах для переработки пластмасс, деревообрабатывающих станках, кузнечно-прессовом оборудовании, строительно-дорожных машинах, работающих в шахтах, буровых установках и силовых гидроприводах других механизнов, машин и устройств.
Рабочая жидкость - минеральные масла, ощищенные от воды, кислот, смол, посторонних частиц вязкостью 20-500 сСт и температурой 0-60 С. Температура окружающей среды 0-50 С. Климатическое исполнение УХЛ и О, категория размещения 4.
Технические характеристики гидромоторов МРФ
Параметр
Гидромотор радиально-поршневой МРФ
МРФ 160/25
МРФ 250/25
МРФ
400/25
МРФ
630/25
МРФ 1000/25
МРФ 1600/25
Рабочий объем, см 3
160
250
400
630
1000
1600
Частота вращения, об/мин:
ном.
480
300
240
150
макс.
600
450
378
220
мин.
10
8
5
4
Расход номинальный, л/мин
81
127
199
253
255
Давление на входе
ном.
25 МПа
макс.
32 МПа
Давление на выходе
макс.
2,5 МПа
мин.
0,3 МПа
Крутящий момент, Нм (номинальный)
597
932
1492
2276
3613
5780
Номин. Эффективная мощность, кВт
29,4
45,9
70,1
89
КПД
>0,9
>0,87
Масса (без раб. Жидкости), кг, не более
58
74
78
150
220
Габариты
310х343
310х400
310х400
425х510
Гидромоторы радиально-поршневые высокомоментные – нерегулируемые агрегаты, предназначенные для преобразования кинетической энергии потока рабочей жидкости в механическую энергию вращательного движения вала.
Радиально-поршневые высокомоментные гидромоторы типов МРФ 160, МРФ 250, МРФ 400 и МРФ 1000 являются силовыми исполнительными органами гидроприводов различных машин, механизмов и устройств: буровых установок, шахтной и дорожно-строительной спецтехники, кузнечно-прессового оборудования, металлообрабатывающих и деревообрабатывающих станков, оборудовании для производства и обработки пластмасс – различных прессов и термопластавтоматов. Литера "Ф" в маркировке моделей означает фланцевый тип соединения. Климатические исполнения – УХЛ для умеренного и холодного климата и О – для тропического.
Рабочими средами радиально-поршневых гидромоторов серии МРФ являются технически чистые минеральные масла, не содержащие примесей воды, кислот и смол, а также посторонних механических включений. Кинетическая вязкость таких масел должна находиться в диапазоне от 20 сСт до 500 сСт, а температура – не превышать +60°С. Температура окружающей среды при этом не должна опускаться ниже 0°С и подниматься выше +50°С.
Рабочий объём представленных гидромоторов варьируется от 160 см3 – у мотора МРФ 160, и до 1000 см3 – у МРФ 1000. У МРФ 250 рабочий объём составляет 250 см3 , а у МРФ 400 – соответственно, 400 см3. При этом момент, развиваемый на валу для каждого из приведенных моторов составляет 597 Нм, 932 Нм, 1492 Нм и 2276 Нм для МРФ 160, МРФ 250, МРФ 400 и МРФ 1000 соответственно.
