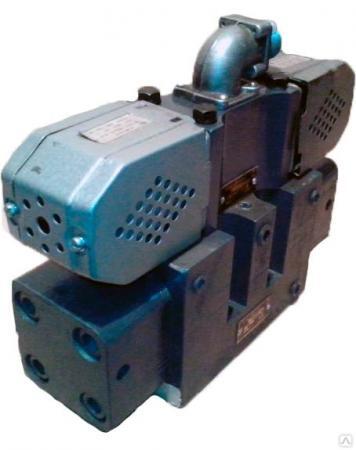

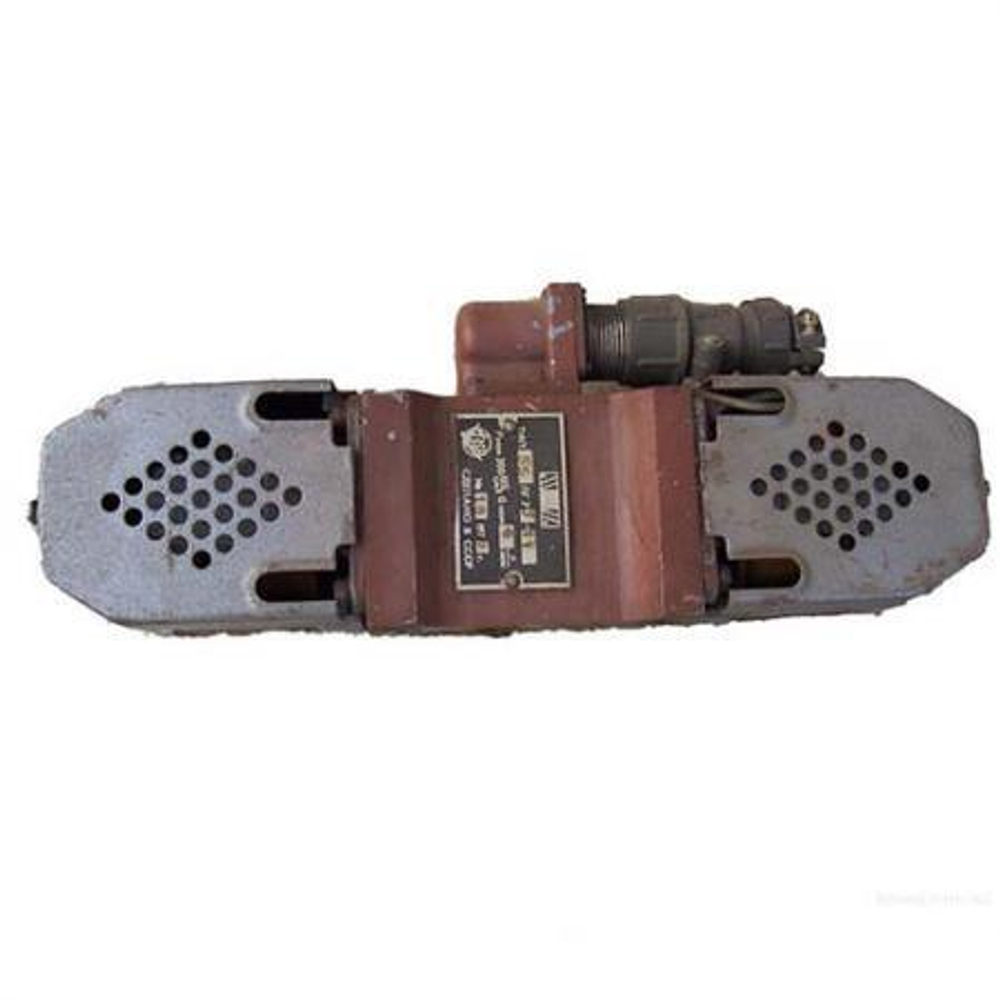

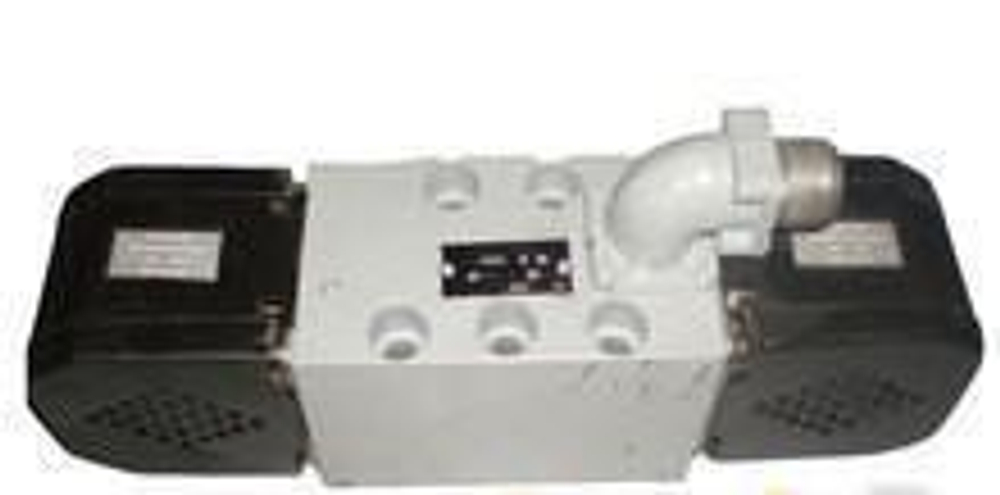

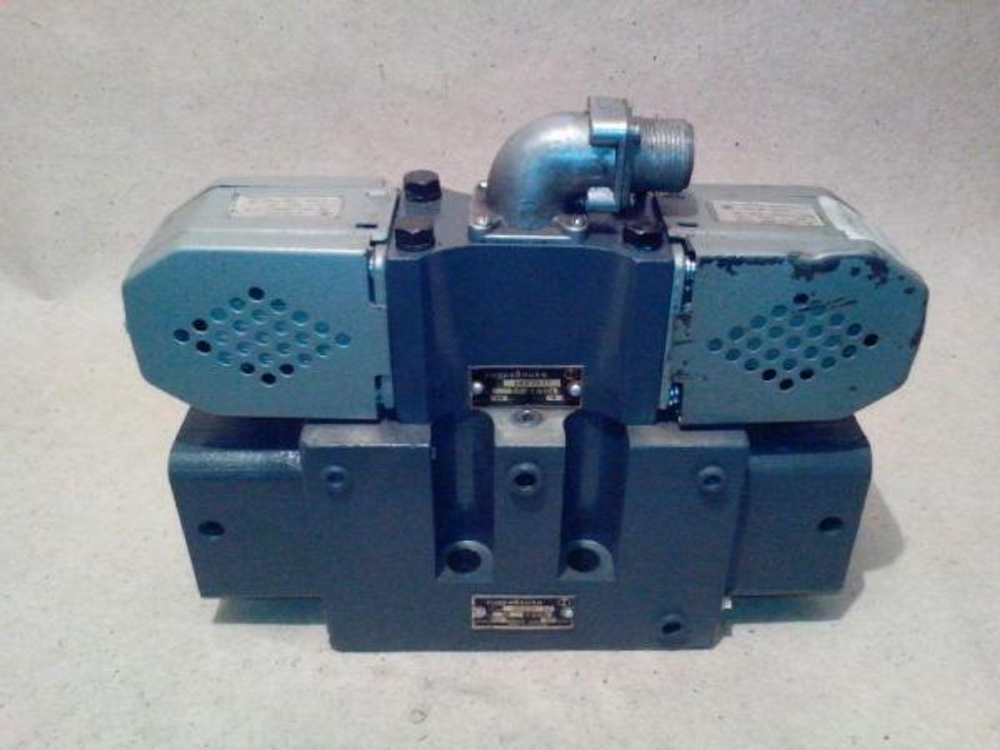

Гидрораспределитель 34ПГ73 24
В гидравлических распределителях 34ПГ73 24 управление золотником осуществляется при помощи двух электромагнитов и пружин, которые при отключении питания центрируют золотник. В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике наиболее востребованным являются электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей указывается в конце маркировки: 34ПГ73-11 В220 (допускается также 34ПГ73-11.220).
Аналог 34ПГ73 24 – ВЕХ16.14 с переходной плитой В16-7311.
Характеристики гидрораспределителя 34ПГ73 24:
- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – двухстороннее электромагнитное, пружинный возврат в центральную позицию;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 14;
- масса – 13,4 кг.
Характеристики гидрораспределителей ПГ 73-24
| Наименование параметра | Значение параметра | |
| 44ПГ73-24 (45ПГ73-24) 54ПГ73-24 (55ПГ73-24) 64ПГ73-24 (65ПГ73-24) | 34ПГ73-24 (35ПГ73-24) 54БПГ73-24 (55БПГ73-24) 24ПГ73-24 (25ПГ73-24) | |
| Условный проход, мм | 20 | |
| Расход рабочей жидкости, л/мин | 80-100 | |
| Номинальное давление на входе, МПа (кгс/см²) | 20 (200) | |
| Максимальное давление на выходе, МПа (кгс/см²) | 6 (60) | |
| Максимальное давление управления, МПа (кгс/см²) | 0,6-6,0 (6-60) | |
| Масса, кг | 16 | |
