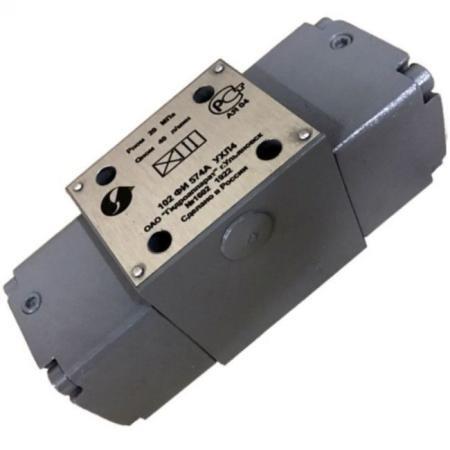

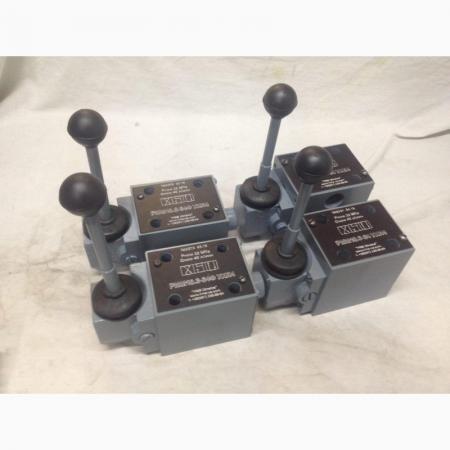

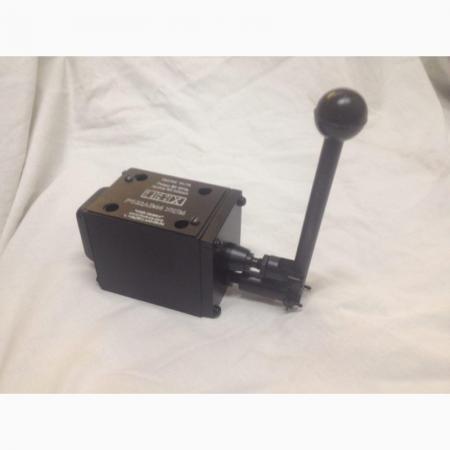

Гидрораспределитель Р103 АЛ 24
Гидрораспределители Р 103 (Р103 АЛ 44, Р103 АЛ 34, Р103 АЛ 64, Р103 АЛ 14, Р103 АЛ 24, Р103 ЕЛ 574А, Р103 ЕЛ 574, Р103 АЖ 574, Р103 АВ 64, Р103 АВ 34, Р103 АВ 44 и др.) предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других стационарных машин с давлением до 20 МПа и 32 МПа соответственно. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения рабочей жидкости и применяться с электромагнитным, гидравлическим, пневматическим, ручным (от рукоятки или кнопки) и механическим (от кулачка) управлением. В качестве рабочей жидкости используются минеральные масла (индустриальное ИГП-30, турбинное Тп-22, Тп-30 по ГОСТ9972-74 и т.д.) с классом чистоты не грубее 13 по ГОСТ17216-71 с кинематической вязкостью от 10 до 400 мм²/с (сСт) при температуре от 0°C до 55°С с номинальной тонкостью фильтрации не более 0,025мм. Температура окружающей среды от 1°С до 55°С.
Климатическое исполнение УХЛ - для регионов с умеренным и холодным климатом, О - для регионов с тропическим климатом.
Базовой деталь паспределителя Р-102, Р-103 служит литой чугунный корпус, в котором выполнены основные каналы: подвод рабочей жидкости Р, цилиндровые отводы А и В, сливные полости Т. Для четырехлинейного исполнения сливные полости объединены между собой. В центральном отверстии корпуса расположен золотник, связанный через толкатель с органами управления, которые крепятся к торцам корпуса. В верхней части корпуса имеется ниша, которая служит для размещения выводов от катушек электромагнитов и клеммников. Эта ниша закрывается крышкой, которая служит одновременно фирменной табличкой. В гидрораспределителе с электромагнитами герметичного исполнения вывод проводов осуществляется через штепсельные разъемы, расположенные на магнитах.Краткое описание конструкции гидрораспределителей Р-103
