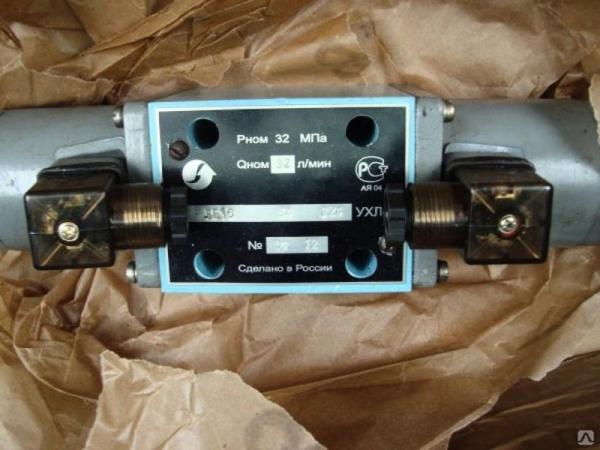

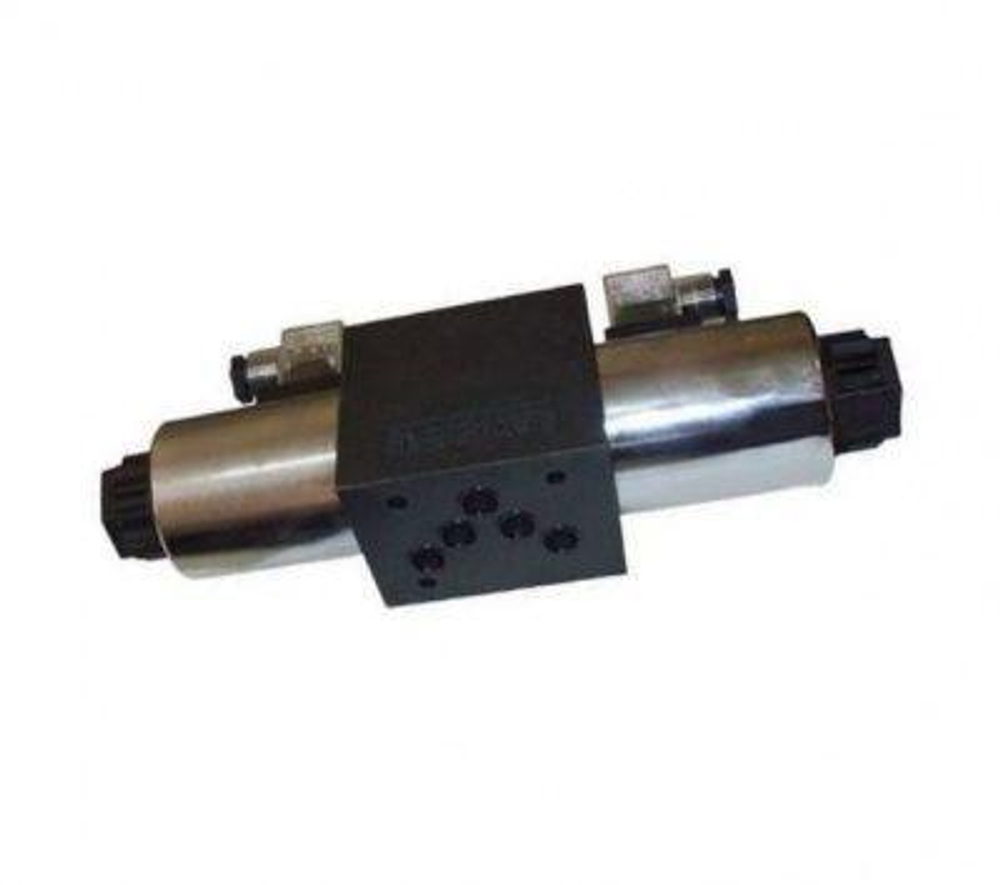

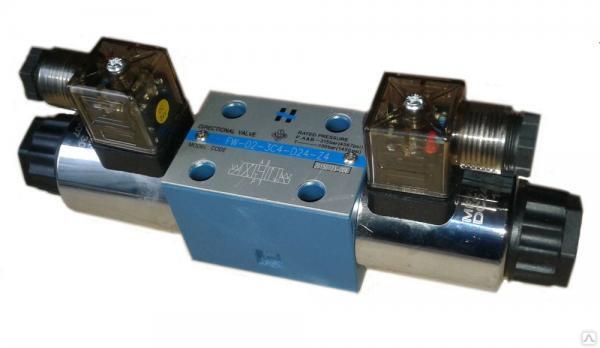

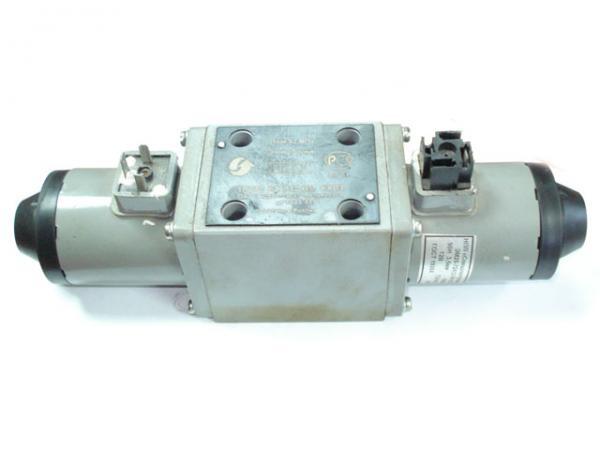

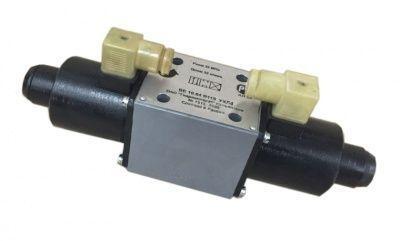

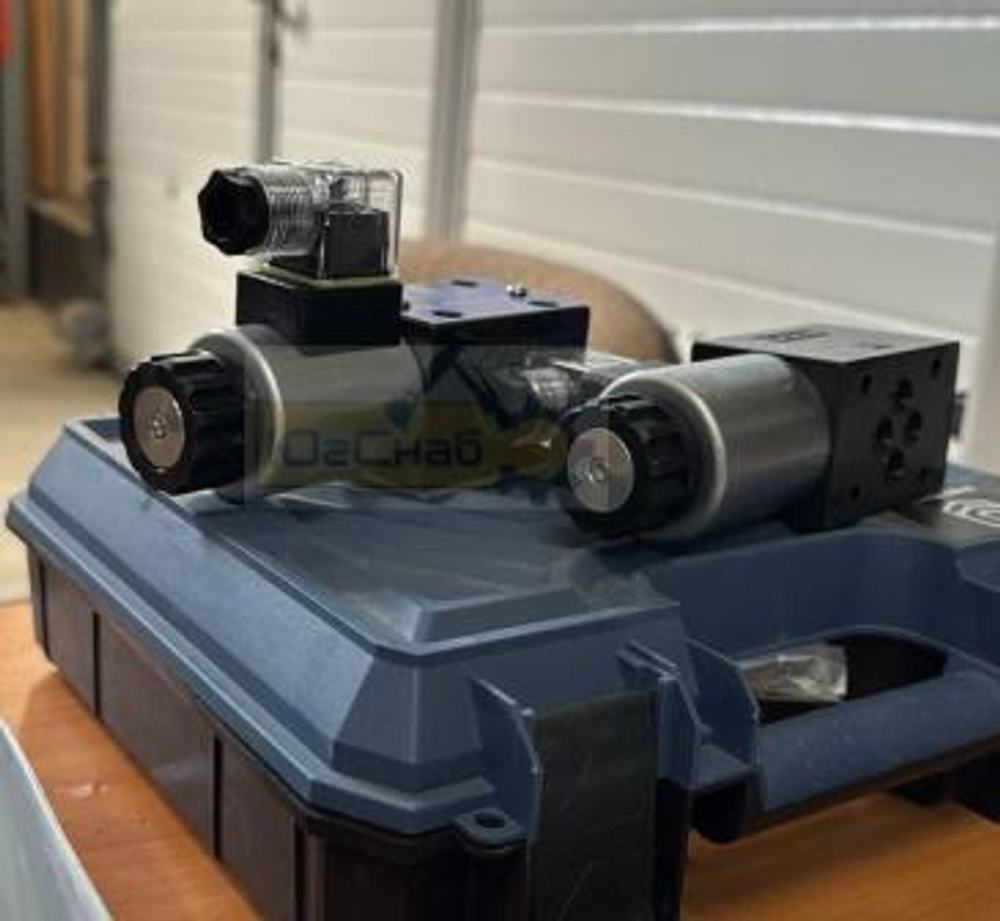

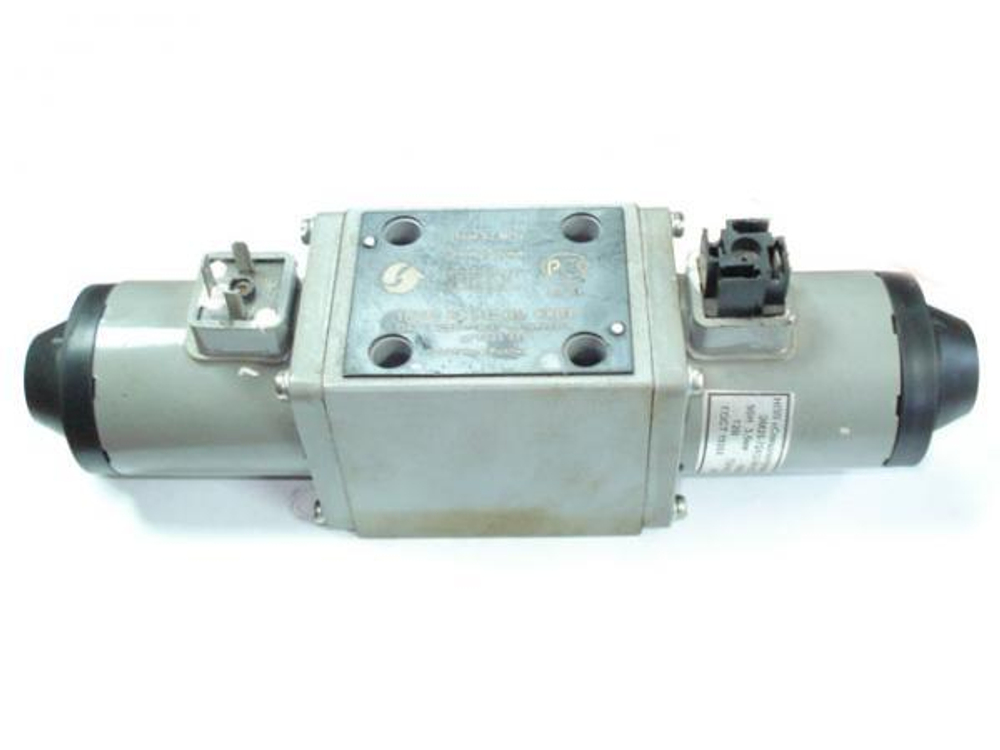

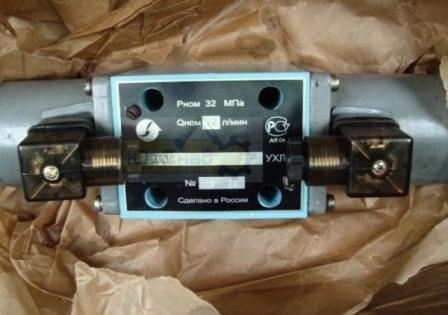

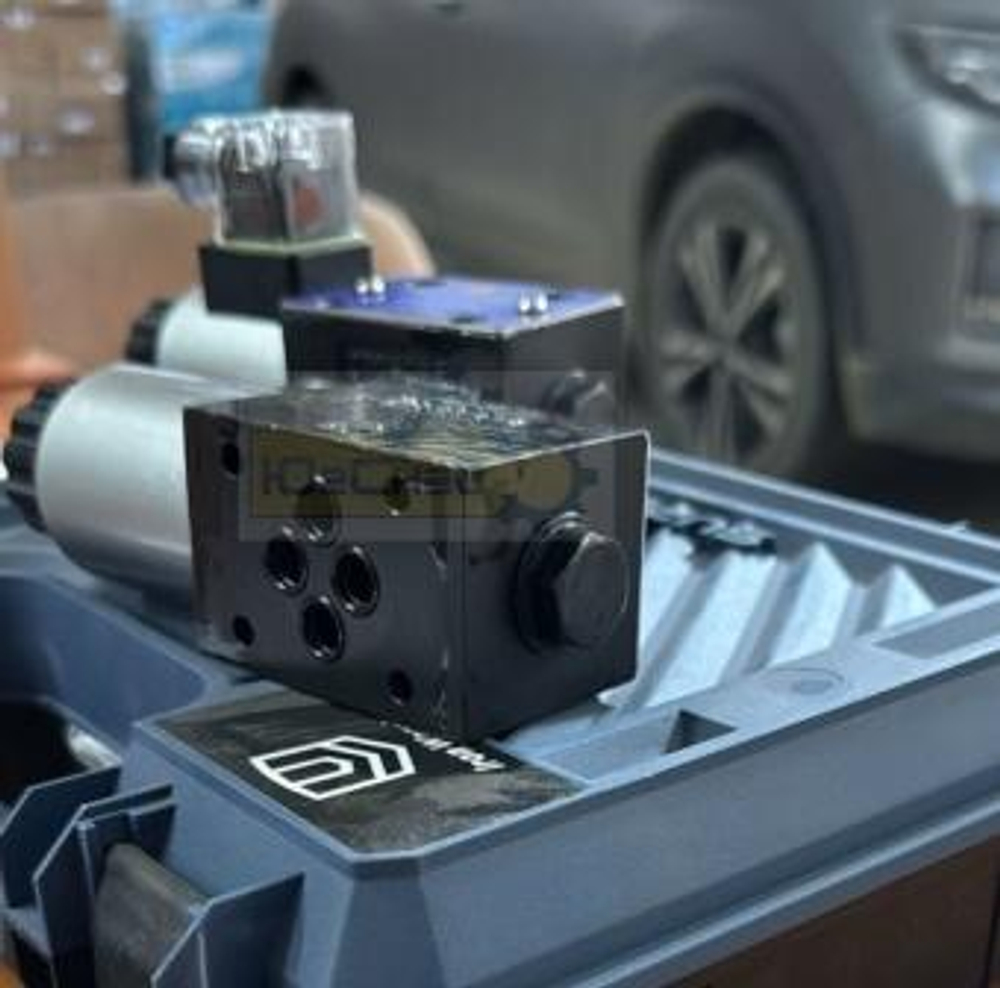

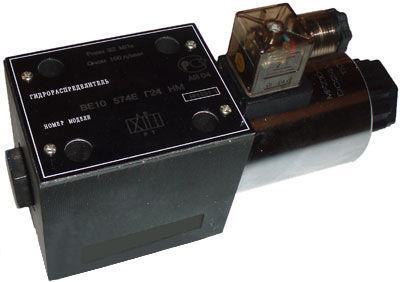

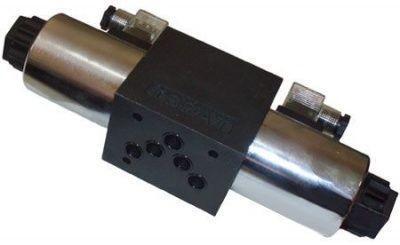

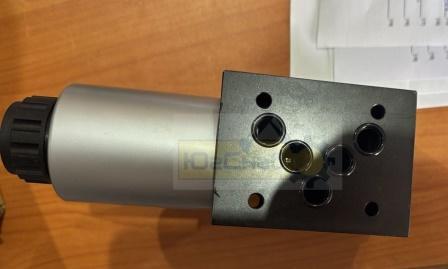

Гидрораспределители ВЕ10 34 Г24, ВЕ10 34 В110, ВЕ10 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей 2Р203, 2Р323 в качестве управляющего пилота. В мобильной техники применяются в основном гидрораспределители ВЕ10 34 Г24, в промышленности - ВЕ10 34 В110 и ВЕ10 34 В220.
Гидросхема 34
|
Основные параметры гидрораспределителя ВЕ10.34.В110 (В220, Г24):
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости до 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 6,3 кг.
