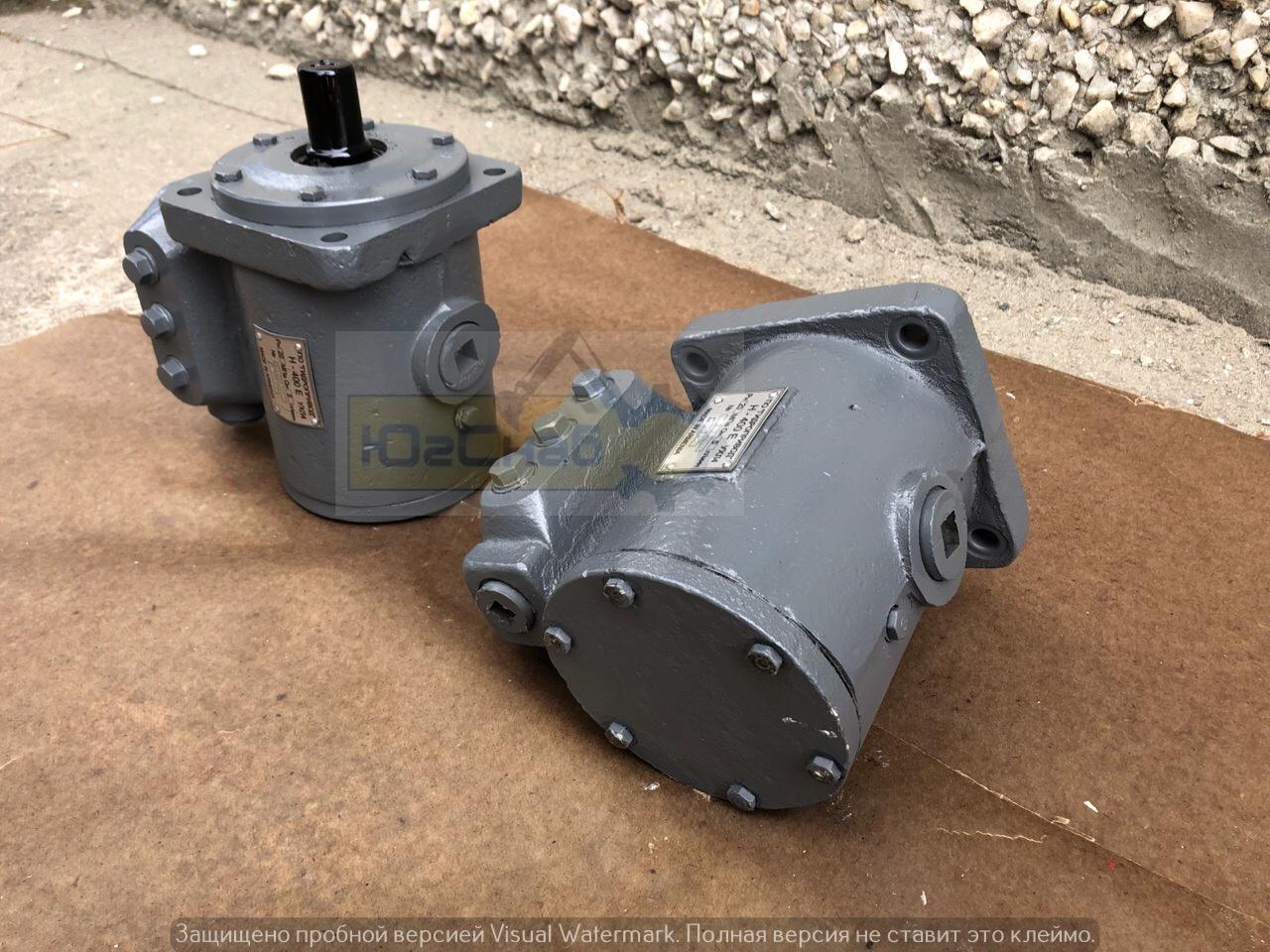

Насосы Н-400 (Н400Е), Н 400 Е УХЛ4 радиально-поршневые с эксцентриковым валом нереверсивные, предназначены для общемашиностроительного применения в гидроприводах, где требуются давление до 40 МПа и однонаправленный нерегулируемый по величине поток рабочей жидкости.
     Радиально-поршневые насосы серии Н 400 У, Н 401 У, Н 403 У нереверсивные применяются в областях промышленности связанных с высоким давлением (до 400 бар), а также в прессовом оборудовании, в установках для обработки полимерных материалов, зажимных устройствах станков и во многих других областях машиностроения, где требуются значения рабочего давления до 40 МПа. Лишь радиально-поршневые насосы с эксцентриковым приводом вала способны работать при достаточно высоких давлениях.
     Насосы Н400, Н401, Н403 (Н-400 У, Н-401 У, Н-403 У) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.
     Насосы серии Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации не грубее 25 мкм. Предпочтительные марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А - И-40А по ГОСТ 20799-88.

Категория размещения

Климатическое исполнение

Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа

Обозначение типа насоса

Чертёж насоса Н400 (Н400У)

Насосы Н400 (Н400У) и Н401 (Н401У) имеют один ряд поршней, расположенных в Н400 (Н400У) — вертикально в Н401 (Н401У) - горизонтально. В насосах Н403 (Н403У) при двухрядном положении поршней, поршни находятся в горизонтальной плоскости, а эксцентрики приводного вала радиально-поршневого насоса приводят в движение одну пару поршней, которые расположены один напротив другого. Направление вращения вала любое. Для устранения воздушных пробок в картерной полости, в верхней части корпуса установлена пробка 3 для выпуска воздуха.

Чертёж насоса Н401 (Н401У)

Чертёж насоса Н403 (Н403У)

     Насосы Н400, Н401, Н403 (Н400У, Н401У, Н403У) должны устанавливаться в безопасных и удобных для обслуживания местах. Расположение насоса серии Н400 горизонтальное, всасывающим отверстием наверх. Крепление насоса серии Н400 происходит с помощью фланца на корпусе и посадочного места на передней крышке корпуса. Насосы радиально-поршневые с эксцентриковым валом нереверсируемые крепятся на лапах, выполненных на корпусе. Кронштейн к которому прикрепляется насос должен быть жестким и не допускать вибрации. Так как насос работает с подпором на всасывании, устанавливать его надо под масляным баком или на линии нагнетания давления вспомогательного насоса. Можно также устанавливать насос на дне маслобака. Во всех случаях высота подпора масла от оси проводного вала должна быть от 500 до 1000 мм масляного столба.
     Привод насоса нереверсивного серии Н400 осуществлять при помощи упругой муфты, которая не создаёт на вал осевых и радиальных нагрузок. Смещение осей валов относительно друг друга не более 0,1 мм, угол излома не более 0,5°. Трубопроводы перед монтажом очистить от посторонних частиц. Гнутые и сварные трубопроводы необходимо нейтрализовать и промыть. Для предохранения насоса серии Н400 от давления превышающего максимально допустимое значение необходимо установить в линию нагнетания предохранительный клапан.

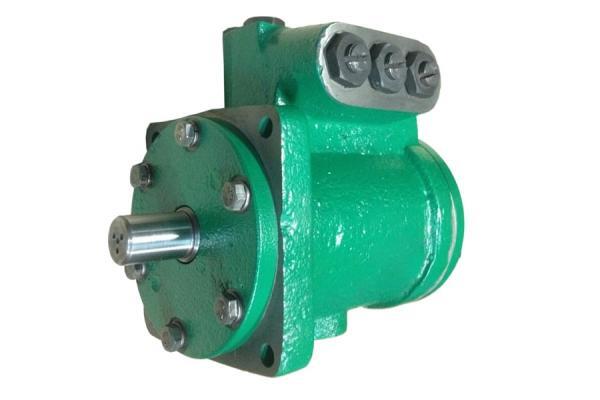

     Насосы Н400Е, Н401Е, Н403Е, Н400УР, Н401УР, Н403УР УХЛ4 - радиально-поршневые эксцентриковые реверсивные, предназначены для работы в гидроприводах машин и механизмов, где необходимо давления 20 МПа (насос Н 400 Е) и 32 МПа (насосы Н 401 Е и Н 403 Е) и реверсируемый по направлению, нерегулируемый по величине поток рабочей жидкости.
     Радиально-поршневые насосы типа Н-400 применяются в областях промышленности связанных с высоким давлением (до 400 бар). В прессах, в установках для обработки полимеров, зажимных устройствах станков и во многих других областях применения, где требуются значения рабочего давления до 400 бар. Только радиально поршневые насосы способны работать длительно при столь высоких давлениях.
     Насосы Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт(мм²/с) при температуре  масла +10…+50°С и окружающей среды 0…+50°С.

     Насосы типа Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации 25 мкм. Рекомендуемые марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А...И40А ГОСТ 20799-88.

Климатическое исполнение и категория размещения

Модернизированная конструкция (реверсивное вращение)

Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа

Обозначение типа насоса

     Корпус насоса 1 и крышки 5, 13 образуют картер насоса, который заполнен маслом. В корпусе 1 насоса имеются отверстия для установки при помощи болтов на плите (для насосов Н401 и Н403) или на кронштейне (для насоса Н400). В расточках корпуса на подшипниках 15 установлен приводной вал 2, с тремя эксцентриками.
     Уплотнение между рабочим валом 2 и крышкой 5 осуществляется манжетой 4.
       При вращении вала 2, эксцентрики, через гидростатические подпятники 6, воздействуют на поршни 7, установленные в расточках корпуса и закрытые пробками 9 , которые так же являются упорами пружин 8 возврата поршней 7. Подпятники 6 установлены посредством сферического шарнира и крепятся к нему специальными скобами 11.
       При работе насоса и вращении вала 2, через отверстия в поршне и подпятнике, рабочая камера "F" заполняется рабочей жидкостью, для чего на поверхности эксцентриковой предусмотрены вырезы. Перпендикулярно каждому поршню установлен нагнетательные клапан, состоящий из пружины 23, шарика 24 и седла 22, прижатого к корпусу упором 21. Через нагнетательный клапан рабочая жидкость под давлением поступает к рабочим органам оборудования.

     Перед включением радиально-поршневого реверсивного насоса серии Н400Е необходимо:
     открыть кран, подающий масло из бака и заполнить насос маслом, открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вад привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом;
     закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ.
     При запуске насоса серии Н400Е в простоя в течение длительного времени необходимо произвести пробный на 3—5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя.
     Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса серии Н400Е в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла.
     Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются.
     Смешивать различные марки масел не разрешается.
     Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке.

   Основные параметры насоса Н-400УР, Н 400 УР УХЛ4:
— номинальное давление на выходе 20 МПа;
— расход рабочей жидкости 5,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 2,2 кВт;
— вес не более 9 кг.

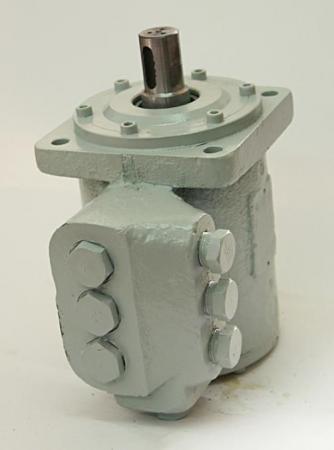

   Основные параметры насоса Н-400У, Н 400 У УХЛ4:
— номинальное давление на выходе 20 МПа;
— расход рабочей жидкости 5,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 2,2 кВт;
— вес не более 9 кг.

   Основные параметры насоса Н-401У, Н 401 У УХЛ4:
— номинальное давление на выходе 32 МПа;
— расход рабочей жидкости 18 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 7,2 кВт;
— вес не более 15 кг.

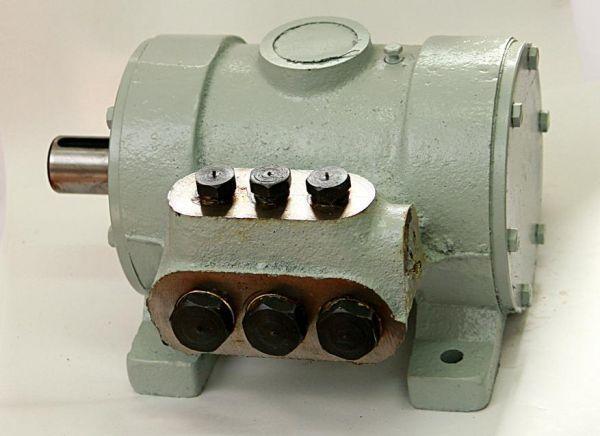

   Основные параметры радиально-поршневого насоса Н-403У, Н 403 У, Н-403 УХЛ4:

— номинальное давление на выходе 32 МПа;
— расход рабочей жидкости 35,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 22,2 кВт;

- направление вращения - правое;
— вес не более 35 кг.

   Основные параметры насоса Н-401Е, Н 401 Е УХЛ4:
— номинальное давление на выходе 32 МПа;
— расход рабочей жидкости 18 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 7,2 кВт;
— вес не более 15 кг.

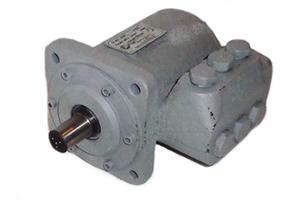

   Основные параметры насоса Н-400Е, Н 400 Е(УР) УХЛ4:
— номинальное давление на выходе 20 МПа;
— расход рабочей жидкости 5,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 2,2 кВт;
— вес не более 9 кг.
