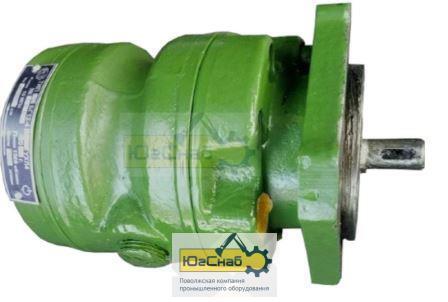

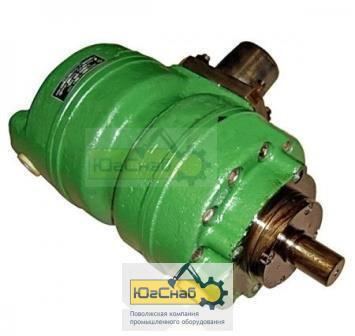

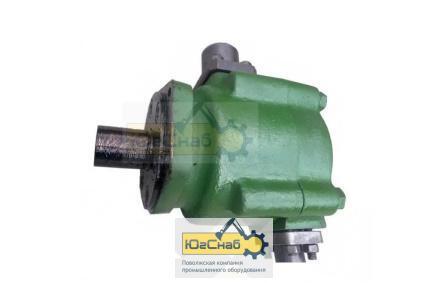

Пластинчатые (лопастные) насосы БГ12 (габ. 2+1)
Насосы пластинчатые 5БГ12-24, 8БГ12-24, 12БГ12-24, 18БГ12-24, 25БГ12-24, 35БГ12-24, 5БГ12-25, 8БГ12-25, 12БГ12-25, 18БГ12-25, 25БГ12-25, 35БГ12-25 УХЛ4 двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин.
Двухпоточные насосы 5БГ12 24АМ, 5БГ12 24М, 5БГ12 25АМ, 8БГ12 24АМ, 8БГ12 24М, 8БГ12 25АМ, 12БГ12 24АМ, 12БГ12 24М, 12БГ12 25АМ, 18БГ12 24АМ, 18БГ12 24М, 18БГ12 25АМ, 25БГ12 24АМ, 25БГ12 24М, 25БГ12 25АМ, 35БГ12 24АМ, 35БГ12 24М, 35БГ12 25АМ предназначены для подачи под давлением минерального масла двумя независимыми потоками.
Насосы работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм.
Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала.
Например,
для насоса правого вращения — 18БГ12-24АМ,
для насоса левого вращения — 18БГ12-24АМ Л.
Структура условного обозначения
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики двухпоточных насосов
Насос 5БГ12-24АМ | 55,0 | 5,4 | 17,10 | 32 |
Насос 5БГ12-24М | 73,9 | 5,4 | 21,60 | |
Насос 5БГ12-25АМ | 108,0 | 5,4 | 28,00 | |
Насос 8БГ12-24АМ | 55,0 | 9,0 | 18,16 | |
Насос 8БГ12-24М | 73,9 | 9,0 | 22,66 | |
Насос 8БГ12-25АМ | 108,0 | 9,0 | 29,06 | |
Насос 12БГ12-24АМ | 55,0 | 14,6 | 19,70 | |
Насос 12БГ12-24М | 73,9 | 14,6 | 24,20 | |
Насос 12БГ12-25АМ | 108,0 | 14,6 | 30,60 | |
Насос 18БГ12-24АМ | 55,0 | 19,4 | 20,75 | |
Насос 18БГ12-24М | 73,9 | 19,4 | 26,25 | |
Насос 18БГ12-25АМ | 108,0 | 19,4 | 31,65 | |
Насос 25БГ12-24АМ | 55,0 | 25,5 | 22,04 | |
Насос 25БГ12-24М | 73,9 | 25,5 | 26,54 | |
Насос 25БГ12-25АМ | 108,0 | 25,5 | 32,94 | |
Насос 35БГ12-24АМ | 55,0 | 33,0 | 23,55 | |
Насос 35БГ12-24М | 73,9 | 33,0 | 28,05 | |
Насос 35БГ12-25АМ | 108,0 | 33,0 | 34,45 |

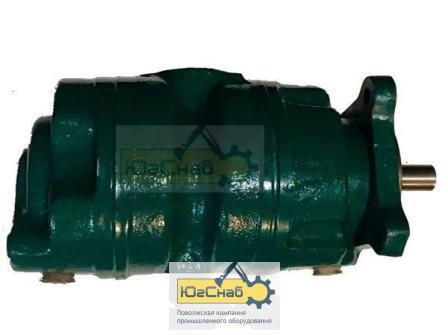

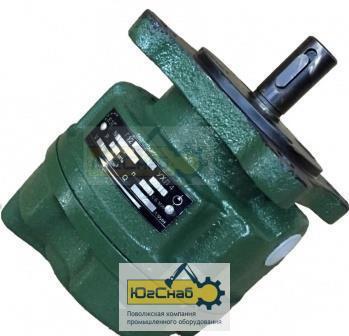

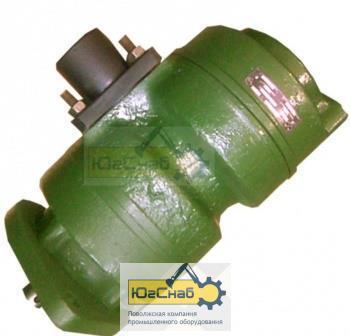

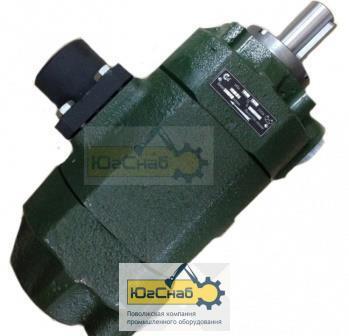

Пластинчатые (лопастные) насосы БГ12 (габ. 1+1)
| Насосы пластинчатые 5БГ12-21, 5БГ12-22, 5БГ12-23, 8БГ12-21, 8БГ12-22, 8БГ12-23, 12БГ12-22, 12БГ12-23, 18БГ12-22, 18БГ12-23, 25БГ12-23, 35БГ12-23 УХЛ4 габарита 1+1 двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Двухпоточные насосы 5БГ12 21АМ, 5БГ12 21М, 5БГ12 22АМ, 5БГ12 22М, 5БГ12 23АМ, 5БГ12 23М, 8БГ12 21М, 8БГ12 22АМ, 8БГ12 23АМ, 8БГ12 23М, 12БГ12 22АМ, 12БГ12 22М, 12БГ12 23АМ, 12БГ12 23М, 18БГ12 22М, 18БГ12 23АМ, 18БГ12 23М, 25БГ12 23АМ, 25БГ12 23М, 35БГ12 23М предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы дают номинальное давлении 12,5 МПа и работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, для насоса правого вращения — 5БГ12-23М, для насоса левого вращения — 5БГ12-23М Л. |
Структура условного обозначения
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики двухпоточных насосов
Модель насоса | Подача, л/мин | Подача, л/мин | Мощность, кВт | Масса (± 10%), кг |
Насос 5БГ12-21АМ | 5,4 | 5,4 | 4,00 | 16 |
Насос 5БГ12-21М | 5,4 | 9,0 | 5,06 | |
Насос 5БГ12-22АМ | 5,4 | 14,6 | 6,60 | |
Насос 5БГ12-22М | 5,4 | 19,4 | 7,65 | |
Насос 5БГ12-23АМ | 5,4 | 25,5 | 8,94 | |
Насос 5БГ12-23М | 5,4 | 33,0 | 10,45 | |
Насос 8БГ12-21М | 9,0 | 9,0 | 7,12 | |
Насос 8БГ12-22АМ | 9,0 | 14,6 | 7,66 | |
Насос 8БГ12-22М | 9,0 | 19,4 | 8,71 | |
Насос 8БГ12-23АМ | 9,0 | 25,5 | 10,00 | |
Насос 8БГ12-23М | 9,0 | 33,0 | 11,51 | |
Насос 12БГ12-22АМ | 14,6 | 14,6 | 9,20 | |
Насос 12БГ12-22М | 14,6 | 19,4 | 10,25 | |
Насос 12БГ12-23АМ | 14,6 | 25,5 | 11,54 | |
Насос 12БГ12-23М | 14,6 | 33,0 | 13,05 | |
Насос 18БГ12-22М | 19,4 | 19,4 | 11,30 | |
Насос 18БГ12-23АМ | 19,4 | 25,5 | 12,59 | |
Насос 18БГ12-23М | 19,4 | 33,0 | 14,10 | |
Насос 25БГ12-23АМ | 25,5 | 25,5 | 13,88 | |
Насос 25БГ12-23М | 25,5 | 33,0 | 15,39 | |
Насос 35БГ12-23М | 33,0 | 33,0 | 16,90 |
