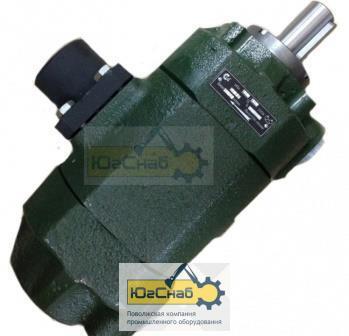

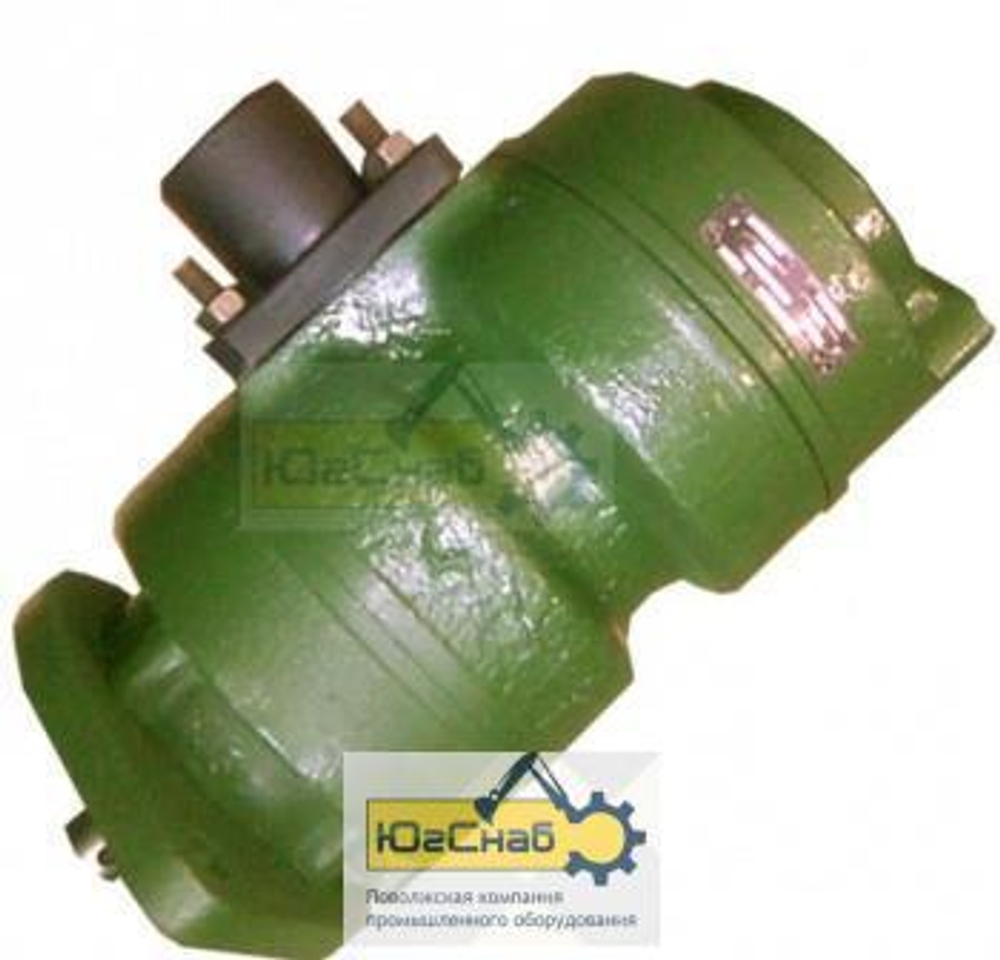

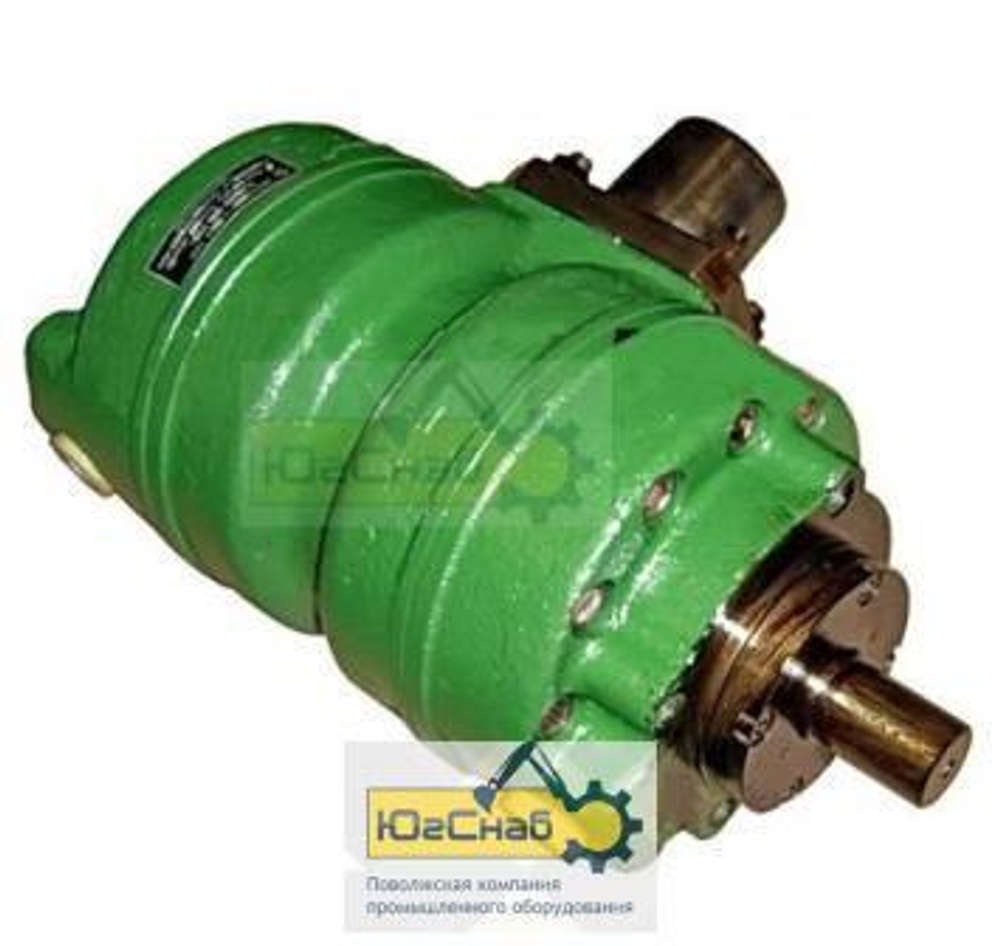

✅Насос пластинчатый НПл 5/20✅
Насосы пластинчатые НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16
Насосы пластинчатые однопоточные НПл 5/16; НПл 8/16; НПл 12,5/16; НПл 16/16; НПл 20/16; НПл 25/16 (насосы лопастные) давления 16 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.
— Частота вращения насосов НПл давления 16 МПа габарита 1 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточные НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16 давления 16 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала.
Размеры насосов НПл-(5, 8, 12,5, 16, 20, 25)/16
Технические характеристики насосов НПл-(5, 8, 12,5, 16, 20, 25)/16
| Обозначение насоса | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность, кВт | Масса, кг |
| Насос НПл-5/16 | 16 | 5,3 | 5 | 1500 | 2,8 | 9,7 |
| Насос НПл-8/16 | 8,7 | 8 | 4,3 | |||
| Насос НПл-12,5/16 | 14,4 | 12,5 | 5,8 | |||
| Насос НПл-16/16 | 19,4 | 16 | 7,2 | |||
| Насос НПл-20/16 | 25,5 | 20 | 8,9 | |||
| Насос НПл-25/16 | 33,0 | 25 | 10,8 |
— В заказе необходимо правильно указывать маркировку насоса пластинчатого НПл давления 16 МПа габарита 1:
Насос пластинчатый НПл-5/16 УХЛ4;
Насос пластинчатый НПл-8/16 УХЛ4;
Насос пластинчатый НПл-12,5/16 УХЛ4;
Насос пластинчатый НПл-16/16 УХЛ4;
Насос пластинчатый НПл-20/16 УХЛ4;
Насос пластинчатый НПл-25/16 УХЛ4

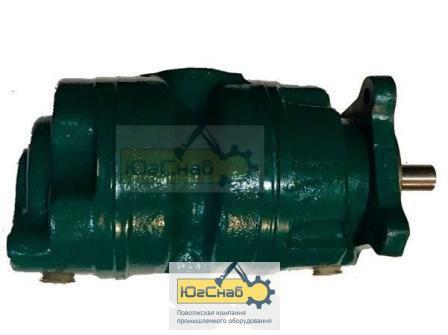

Насосы пластинчатые НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давление 16 МПа, габарит 1+1

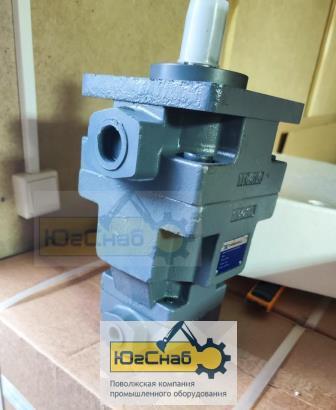

Насос НПл-16-20/16 | Насосы пластинчатые двухпоточный НПл (5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа, габарита 1+1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм. Частота вращения насосов НПл давления 16 МПа габарита 1+1 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые двухпоточные НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа габарита 1+1 могут быть изготовлены с левым направлением вращения вала. |
У двухпоточных пластинчатых насосов НПл техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов. Насосы пластинчатые НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 работают на минеральных маслах марок ИГП-38, ВНИИ НП-403 или аналогах с характеристиками: - температура масла от -10 до +60 °С;- кинематическая вязкость масла от 25 до 213 мм2/с - тонкость фильтрации 25 мкм. Насосы пластинчатые двухпоточные, рассчитанные на давление 16 МПа соответствуют техническим условиям ТУ 2.053.1899-88. | |
Технические характеристики
| Обозначение (старое обозначение) | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность, кВт | Масса не более, кг |
| Насос НПл 5-5/16 (5БГ12-21АМ) | 16 | 5,3-5,3 | 5 и 5 | 1500 | 5,6 | 19,4 |
| Насос НПл 5-8/16 (5БГ12-21М) | 5,3-8,9 | 5 и 8 | 6,9 | |||
| Насос НПл 5-12,5/16 (5БГ12-22АМ) | 5,3-14,4 | 5 и 12,5 | 8,6 | |||
| Насос НПл 5-16/16 (5БГ12-22М) | 5,3-19,4 | 5 и 16 | 10,0 | |||
| Насос НПл 5-20/16 (5БГ12-23АМ) | 5,3-25,5 | 5 и 20 | 11,7 | |||
| Насос НПл 5-25/16 (5БГ12-23М) | 5,3-33,0 | 5 и 25 | 13,6 | |||
| Насос НПл 8-8/16 (8БГ12-21М) | 8,9-8,9 | 8 и 8 | 8,2 | |||
| Насос НПл 8-12,5/16 (8БГ12-22АМ) | 8,9-14,4 | 8 и 12,5 | 9,9 | |||
| Насос НПл 8-16/16 (8БГ12-22М) | 8,9-19,4 | 8 и 16 | 11,3 | |||
| Насос НПл 8-20/16 (8БГ12-23АМ) | 8,9-25,5 | 8 и 20 | 13,0 | |||
| Насос НПл 8-25/16 (8БГ12-23М) | 8,9-33,0 | 8 и 25 | 14,9 | |||
| Насос НПл 12,5-12,5/16 (12БГ12-22АМ) | 14,4-14,4 | 12,5 и 12,5 | 11,6 | |||
| Насос НПл 12,5-16/16 (12БГ12-22М) | 14,4-19,4 | 12,5 и 16 | 13,0 | |||
| Насос НПл 12,5-20/16 (12БГ12-23АМ) | 14,4-25,5 | 12,5 и 20 | 14,7 | |||
| Насос НПл 12,5-25/16 (12БГ12-23М) | 14,4-33,0 | 12,5 и 25 | 16,6 | |||
| Насос НПл 16-16/16 (18БГ12-22АМ) | 19,4-19,4 | 16 и 16 | 14,4 | |||
| Насос НПл 16-20/16 (18БГ12-23АМ) | 19,4-25,5 | 16 и 20 | 16,1 | |||
| Насос НПл 16-25/16 (18БГ12-23М) | 19,4-33,0 | 16 и 25 | 18,0 | |||
| Насос НПл 20-20/16 (25БГ12-23АМ) | 25,5-25,5 | 20 и 20 | 17,8 | |||
| Насос НПл 20-25/16 (25БГ12-23М) | 25,5-33,0 | 20 и 25 | 19,7 | |||
| Насос НПл 25-25/16 (35БГ12-23М) | 33,0-33,0 | 25 и 25 | 21,6 |
В заказе необходимо правильно указывать маркировку насоса пластинчатого двухпоточного НПл давления 16 МПа габарита 1+1:
НПл габарит 1+1 давление на 6,3
НПл 8-8/6,3|НПл 8-12,5/6,3|НПл 8-16/6,3|НПл 8-25/6,3|НПл 8-32/6,3|НПл 8-40/6,3|НПл 12,5-12,5/6,3|НПл 12,5-16/6,3|НПл 12,5-25/6,3 |НПл 12,5-32/6,3|НПл 12,5-40/6,3|НПл 16-16/6,3|НПл 16-25/6,3|НПл 16-32/6,3|НПл 16-40/6,3|НПл 25-25/6,3|НПл 25-32/6,3|НПл 25-40/6,3|НПл 32-32/6,3|НПл 32-40/6,3|НПл 40-40/6,3
НПл габарит 1+1 давление 16
НПл 5-5/16|НПл 5-8/16|НПл 5-12,5/16|НПл 5-16/16|НПл 5-20/16|НПл 5-25/16|НПл 8-8/16|НПл 8-12,5/16|НПл 8-16/16|НПл 8-20/16|НПл 8-25/16|НПл 12,5-12,5/16|НПл 12,5-16/16|НПл 12,5-20/16|НПл 12,5-25/16|НПл 16-16/16|НПл 16-20/16|НПл 16-25/16|НПл 20-20/16,|НПл 20-25/16,| НПл 25-25/16
НПл 2-й габарит на 6,3
Насосы пластинчатые НПл-63/6,3, НПл-80/6,3, НПл 125/6,3
НПЛ 2-й габарит давление на 16
Насосы пластинчатые НПл-45/16, НПл-56/16, НПл-80/16
НПл 2+1 давление 6,3
НПл 63-8/6,3|НПл 63-12,5/6,3|НПл 63-16/6,3|НПл 63-25/6,3|НПл 63-32/6,3|НПл 63-40/6,3|НПл 80-8/6,3|НПл 80-12,5/6,3|НПл 80-16/6,3|НПл 80-25/6,3|НПл 80-32/6,3|НПл 80-40/6,3|НПл 125-8/6,3|НПл 125-12,5/6,3|НПл 125-16/6,3|НПл 125-25/6,3|НПл 125-32/6,3|НПл 125-40/6,3
НПл 2+1 давление на 16
НПл 45-5/16 |НПл 45-8/16|НПл 45-12,5/16|НПл 45-16/16|НПл 45-20/16|НПл 45-25/16|НПл 56-5/16 |НПл 56-8/16|НПл 56-12,5/16|НПл 56-16/16|НПл 56-20/16|НПл 56-25/16|НПл 80-5/16 |НПл 80-8/16|НПл 80-12,5/16|НПл 80-16/16|НПл 80-20/16|НПл 80-25/16
НПл 2+2 давление на 6,3
НПл 63-63/6,3|НПл 63-80/6,3|НПл 63-125/6,3|НПл 80-63/6,3|НПл 80-80/6,3|НПл 80-125/6,3|НПл 125-63/6,3|НПл 125-80/6,3|НПл 125-125/6,3
НПЛ 2+2 давление на 16
НПл 45-45/16|НПл 45-56/16 |НПл 45-80/16|НПл 56-56/16|НПл 56-80/16|НПл 80-80/16
