Назначение и описание гидроагрегата Г4617
Гидроагрегат Г4617 предназначается для использования в качестве индивидуального привода гидравлических прессов для прессования изделий из пластмасс, а также и для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещений рабочих органов соответствует циклограмме гидроагрегата.
Применительно к прессам для прессования изделий из пластмасс гидравлическая схема гидроагрегата Г-4617 позволит осуществить следующий цикл перемещений рабочих органов пресса:
1. Быстрое перемещение ползуна пресса вниз при давлении рабочей жидкости в системе до 20 кгс/см2.
2. Замедленное перемещение ползуна пресса вниз на установленную величину и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.
3. Подъем ползуна на небольшую величину, устанавливаемую конечными выключателями пресса, для выпуска газов из
пресс-формы с последующим прессованием до установленного давления (подпрессовка).
4. Прессование до максимального давления 320 кгс/см2, выдержка под этим давлением в течение установленного времени с отключением на это время электродвигателя.
5. Замедленный ход ползуна вверх.
6. Быстрый ход ползуна вверх и останов в крайнем верхнем положении.
7. Подъем выталкивателя
8. Опускание выталкивателя в исходное положение.
9. Общий стоп.
Устройство гидроагрегата Г4617
1. Бак гидроагрегата Г4617-10А(Е)-001
2. Насос сдвоенный Г4617-20А(Е)-001
3. Гидропанель Г4617-50-001
4. Клапан предохранительный Г4617-52-001Б
5. Клапан подпорный Г4617—54А(Е)-001
Технические характеристики гидроагрегата Г4617
Номинальное давление, кгс/см2 Исполнение I Исполнение II
А) поршневого насоса 320 320
Б) шестеренного насоса 16 16
В) в линии управления 16 16
Максимальное давление, кгс/см2
А) поршневого насоса 400 400
Давление отключения шестеренного насоса 20 20
Номинальная производительность (расход), л/мин
А) при номинальном давлении 320 кгс/см2 8 5,2
Б) при давлении 16 кгс/см2 120 75
В) линии управления 2,7 1,8
Управление Дистанционное электрогидравлическое
Емкость бака, литр 160 160
Масса, кг 365 350
Устройство гидронасоса Г4617
Технические данные насоса Г4617-20Е-001:
| Давление на выходе, МПа(кгс/см2): номинальное — поршневого насоса — шестеренного насоса — линии управления максимальное — поршневого насоса — шестеренного насоса — линии управления | 32(320) 2,5(25) 2,5(25)40(400) 3,2(32) 3,2(32) |
| Производительность при номинальном давлении, л/мин: — трех поршней — одного поршня — шестеренного насоса | 8 2,7 110 |
| Число оборотов приводного вала, об/мин: | 1450 |
| Приводная мощность, кВт: | 5,5 |
| Вес, кг | 80 |
| Габариты, мм | 445х305х305 |

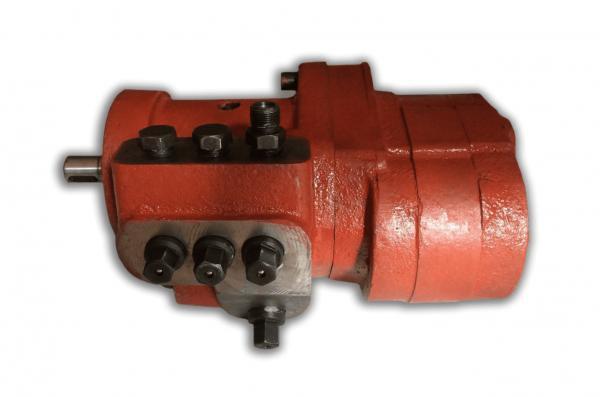

Насос НП9.8 является современным аналогом насосов типа Г4617-20Е-001, У2706.082-22-001, а также насосов серии ПА и предназначен для установки в гидроагрегаты где его характеристики удовлетворяют требованиям к перемещениям рабочих органов гидравлических прессов т.е. это агрегаты типа Г4617, Г4228, Г4436, ПА476, ПА472, У2706.082 и их аналоги. В зависимости от модели гидростанции, насос НП9.8 поставляется с производительностью плунжерного насоса от 5 до 18л/мин, шестеренчатого насоса от 60 до 180л/мин. Насосы НП9.8 поставляются в исполнениях как с отводом для линии управления, так и без него. Наличие в конструкции насоса плунжерных пар позволяет самостоятельно производить ремонт насоса без замены дорогостоящего чугунного корпуса старых насосов, меняются только изношенные плунжерные пары. Для облегчения монтажа, насос НП9.8 может комплектоваться рукавами РВД.
Для установки на гидроагрегат Г4617, насос НП9.8 имеет обозначение НПГ9.8-20.0. Два плунжера в силовую линию, один в линию управления.
Также осуществляется поставка насоса НП9.8-20-001 в комплекте для установки на гидроагрегатах модели У2706.082. Несмотря на это на насос устанавливается корпус плунжерного узла механизма, не предусматривающего работу одного плунжера в линию управления. Все плунжеры работают в линию высокого давления.
