ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЭЛЕКТРОНАСОСОВ
ПА-22,Х14-22М,П-25М.10,П-32МС.10,П-50МС.10 П-25М,П-32М,П-50М, П-100М, П-125М,П-200М
(сняты с производства)
Модель электронасоса | Размеры, мм | |||||||
А | В | С | Д | З | К | М | Е | |
П-25М П-32М П-50М | 80...190 | 62 | 430 400* | 160 | G-¾ | ø 9 4отв. | 107 | 180 |
П-100М П-125М П-200М | 150...250 | 70 | 580 540* | 230 | G-1¼ | ø 9 4отв. | 130 | 255 |
ПА-22 Х14-22М | 80...190 | 62 | 385 | 160 | G-½ | ø 9 4отв. | 96 | 180 |
П-25М.10 П-32МС.10 П-50МС.10 | 80...190 | 62 | 385 | 160 | G-¾ | ø 9 4отв. | 96 | 180 |
Материал проточной части и рабочего колеса – алюминиевый сплав.
Размеры со* для насосов с электродвигателем без вентилятора охлаждения.
Технические характеристики
№ п/п | Характеристика | П-25М
| П-32М
| П-50М
| П-100М | П-125М,
| П-200М | |
1. | Подача номинальная л/мин, не менее | 25
| 32
| 50
| 100 | 125
| 200 | |
2. | Давление на выходе из насоса, номинальное кг/см² | 0,4
| 0,63
| 0,8 | ||||
3. | Напор номинальный, м. | 4,1
| 4,3 | 6,6 | 8,8 | |||
4. | Резьба присоединительного патрубка | G-¾
| G-1 | G-1¼
| ||||
5. | Высота погружения насосной части, регулируемая, мм. | 80...190
| 150...250 | |||||
6. | Электродвигатель, тип | АИР56А2У3
| АИР71А2У2 | |||||
7. | Номинальная мощность, кВт | 0,18
| 0,75
| |||||
8. | Частота вращения (синхронная), об/мин | 3 000 | ||||||
9. | Напряжение сети, В | 220/380 (Δ/Υ) | ||||||
10. | Номинальный ток, А (Δ/Υ) | 0,892/0,516 | 3,1/1,8 | |||||
11. | Степень защиты | IP54 | ||||||
12. | Габаритные размеры (высота х диаметр фланца), мм | 430х180 400х180* | 580 х 255 540 х 255* | |||||
13. | Масса в сборе с основанием, кг не более | 7,0
| 18,0 | |||||
*Габаритные размеры для насосов с электродвигателями без вентилятора.

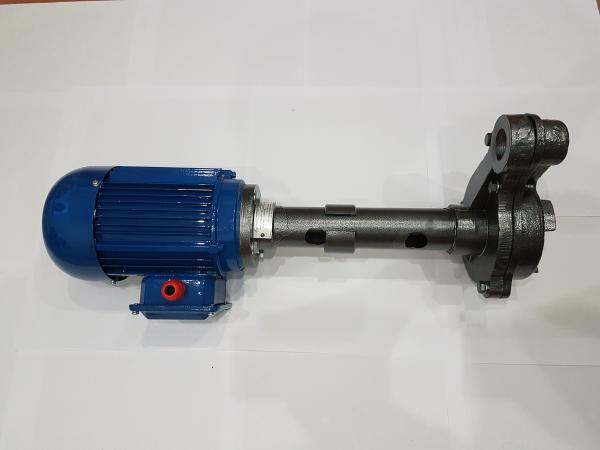

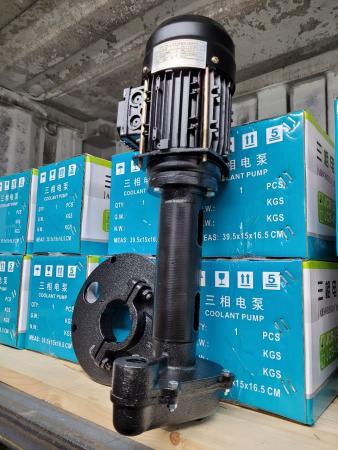

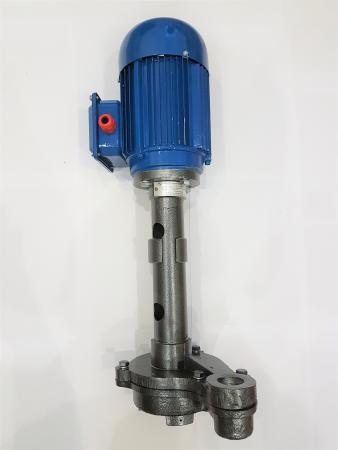

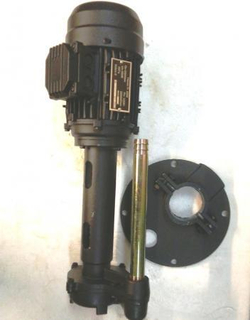

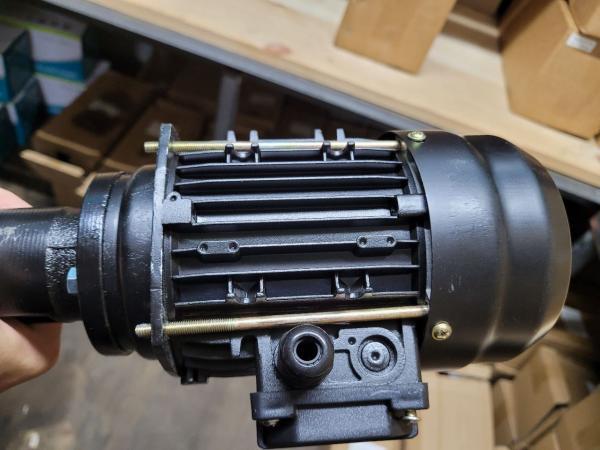

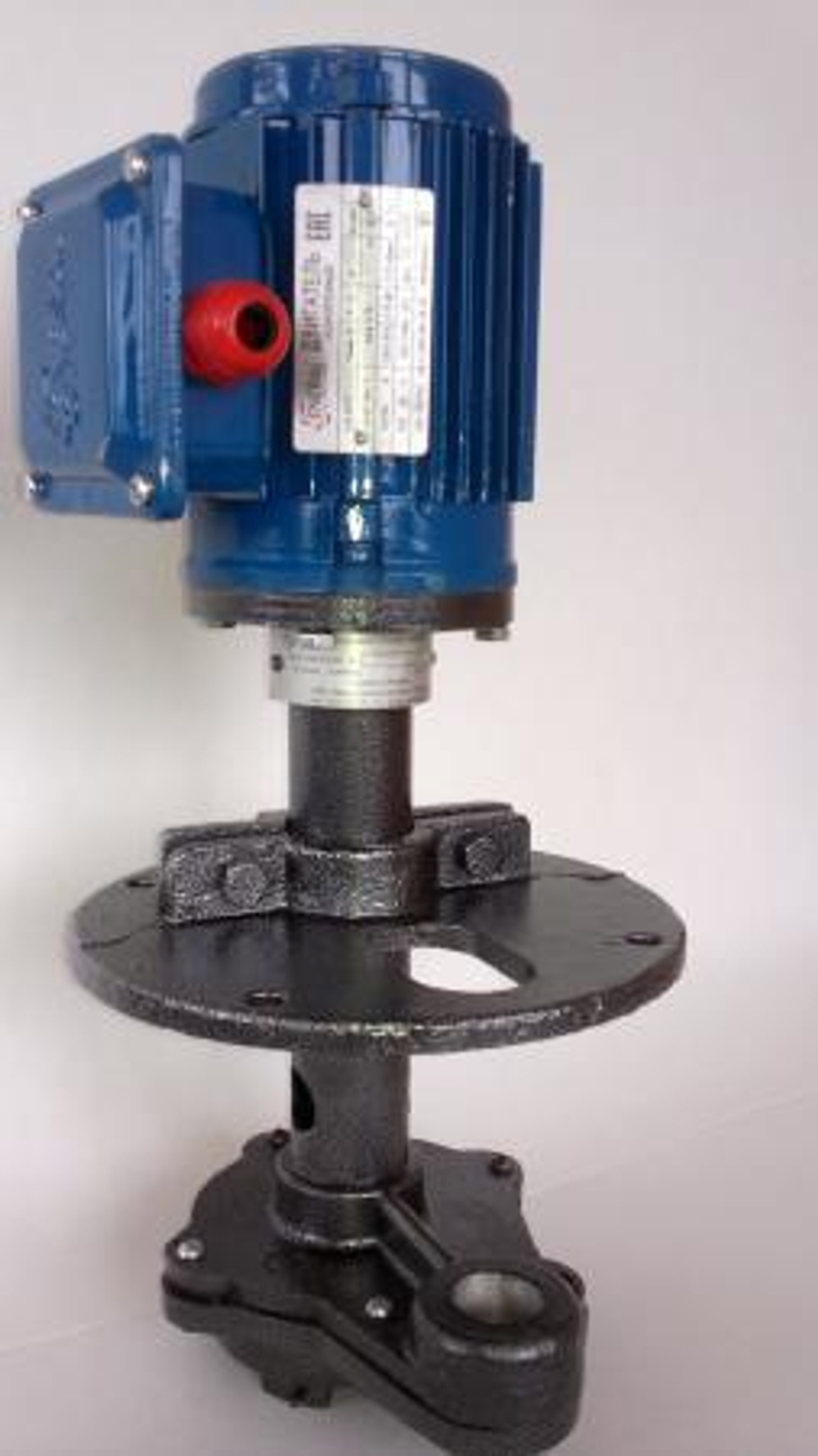

Насосы водоэмульсионные - центробежные вертикальные электронасосы типа П-...М, производительностью 22, 25, 45, 50, 90, 100, 125, 200 л/мин предназначены для подачи смазочно-охлаждающей жидкости к инструменту металлорежущих станков вязкостью до 90 мм²/с (сСт), не оказывающей активного коррозирующего действия на детали электронасосов, погруженных в жидкость.
Электронасосы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М) не имеют в элементах погружной части пластмассовых деталей, а полностью выполнены из металла.
К помпам прилагается основание, которое потребуется при установке помпы в систему охлаждения рабочей зоны резания станка или автоматической линии.
- Особенности в конструкции насосов:
- По габаритным и крепежным размерам полностью соответствуют электронасосам типа НГ.
- Комплектуется опорным подшипником.
- Укомплектован качественным асинхронным электродвигателем.

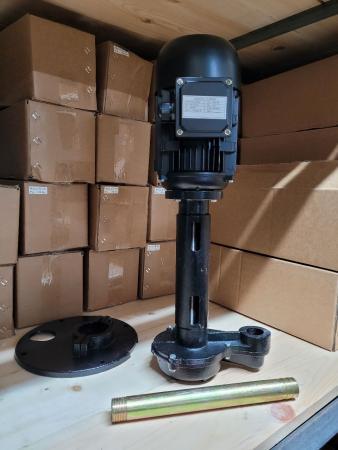

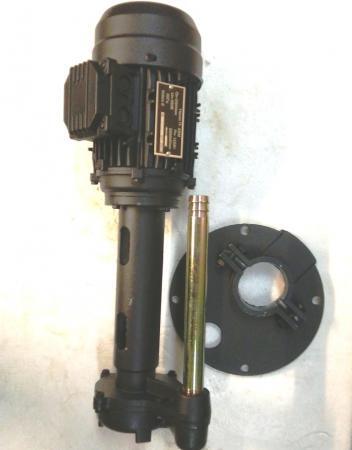

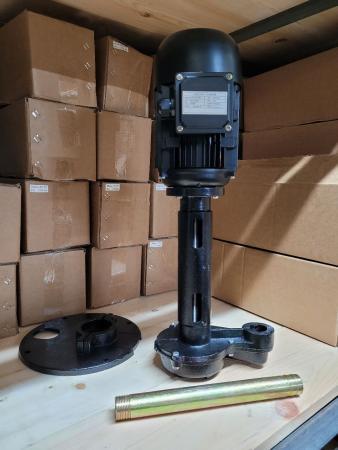

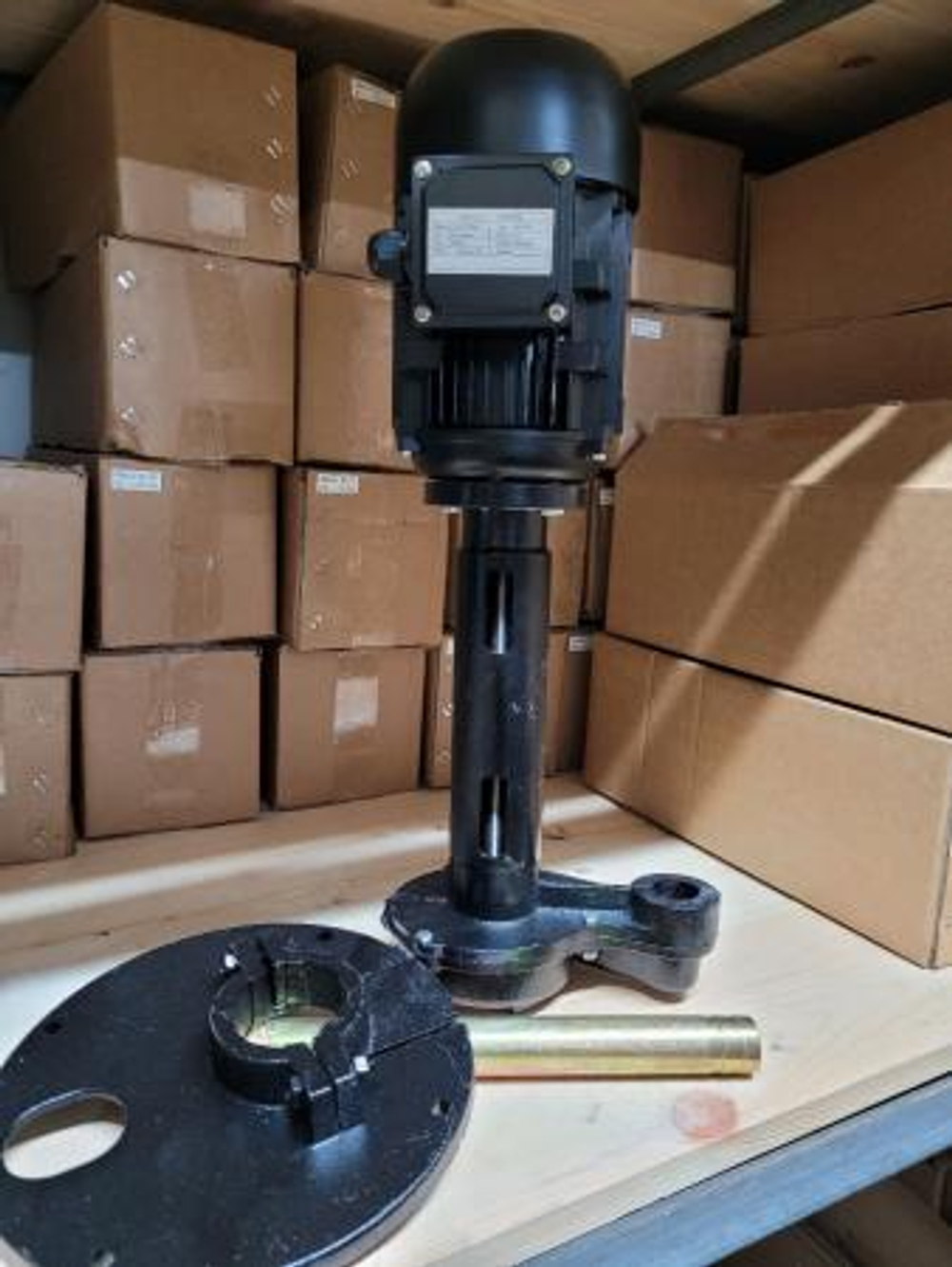

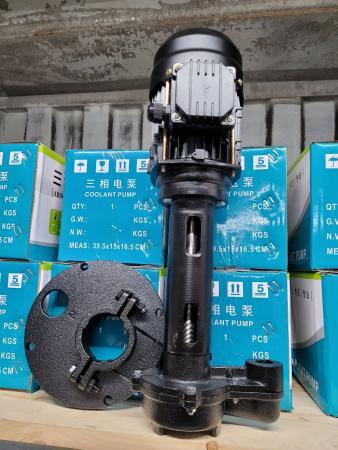

- Поставляется в комплекте с опорной плитой.

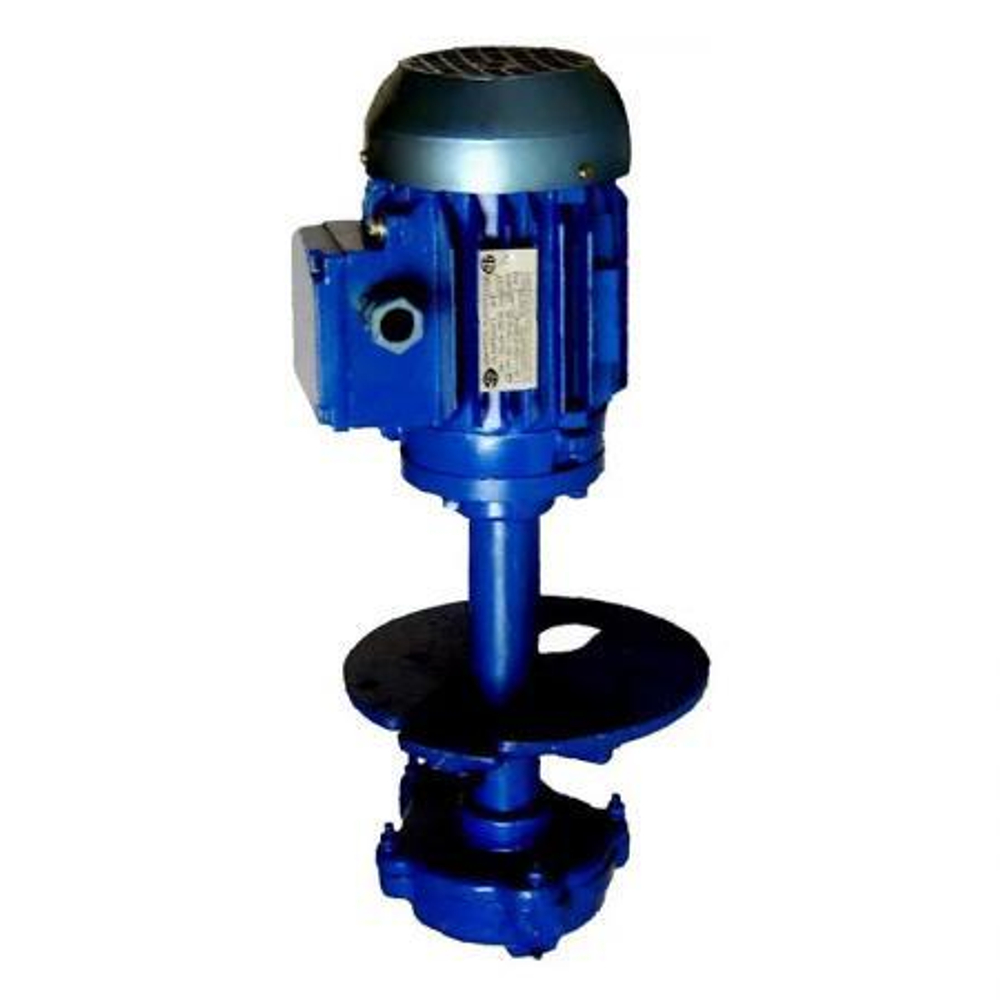

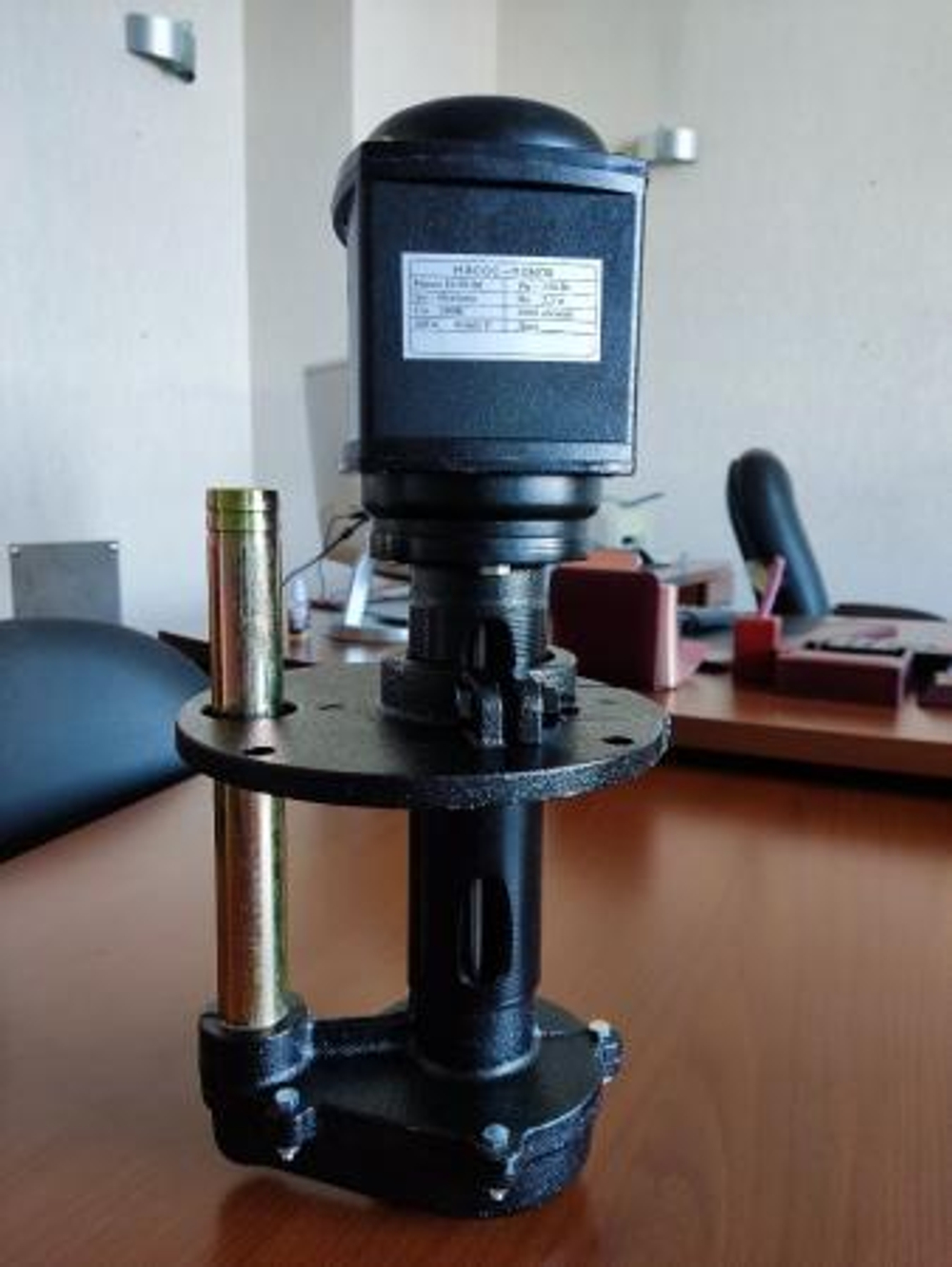

Помпы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М) нашли широкое применение в системах, подающих смазочно-охлаждающую жидкость в зону резания станка, агрегатов и автоматических линий. Изготовленная практически полностью металла (за исключением крышки электродвигателя) помпа типаП-... зарекомендовала себя, как надёжный аппарат для подачи СОЖ (и жидкостей с аналогичной вязкостью) в рабочую зону токарных, фрезерных, шлифовальных станков по технологическому процессу изготовления деталей.
Наименование | Аналог | Q,л/мин | P, МПа | Вес |
| П-25М | ПА-22, Х14-22М, П-32МС | 22-32 | 0,04 | 5,9 |
| ПА-45 | П-50М,П-50МС | 45-50 | 0,04 | 5,9 |
| ПА-90 | П-100М,П-125МС | 90-125 | 0,063 | 20 |
| ПА-180 | П-200МС, П-200М | 180-200 | 0,08 | 20 |
Принцип действия электронасоса
При вращении вала э/двигателя рабочая жидкость перемещается путём обтекания лопастей крыльчатки, далее через профильный канал крышки насоса она поступает в систему через нагнетательное отверстие в стойке. Для предохранения от механических примесей на всасывающем отверстии крышки насоса установлена сетка.
Проточная часть электронасоса (помпы) выполнена из чугуна.
Глубина погружения:
для П-25М и П-50М—80-200мм;
для П-100мм и П-200М—100-300мм.
Для крепления электронасоса используется фланец (основание).
Наружный диаметр равен:
—для П25М, П-50М—160 мм;
—для П-100М, П-125М, П-200М—230 мм.
Электронасос (помпа) устанавливается в вертикальном положении и закрепляется на крышке бака с СОЖ или на станине станка четырьмя винтами (d=9 мм), при этом рабочая часть насоса должна быть погружена в рабочую жидкость.
