Описание

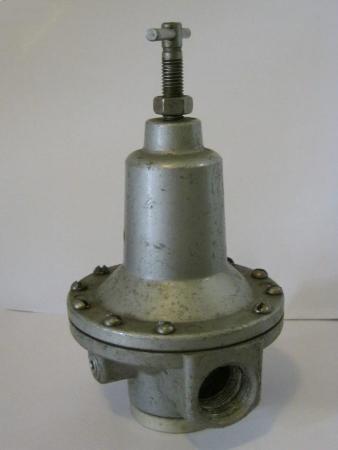

Пневмоклапан (Б)В57-13, (Б)В57-14, В57-16
Регулятор давления (Б)В57-1
Клапан редукционный В57-13, БВ57-13, В57-14, БВ57-14, В57-16, БВ57-32 с ручной или пневматической настройкой давления на выходе предназначены для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах различного технологического оборудования.
Климатическое исполнение клапанов УХЛ, категория размещения 4 по ГОСТ 15150.
Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%
Пневмоклапаны В57 поставляются без манометра.
Устройство и принцип действия
Сжатый воздух подается к штуцеру через резьбовое отверстие П в корпусе 8. При впуске сжатого воздуха пружина 2 через толкатель 7 отжимает клапан 6 от плоскости корпуса и в образовавшийся кольцевой зазор между резиновой шайбой 4 клапана и торцом центрального отверстия корпуса воздух попадает в отверстие О, а затем в воздухопровод системы. Одновременно сжатый воздух через отверстие К поступает в полость М и на-имая на диафрагму 3, уравновешивает силу давления пружины 2. При уменьшении давления сжатого воздуха в системе, к которой подключен выходным отверстием О регулятор, ниже установленной величины указанное равновесие нарушится. Диафрагма 3 под действием пружины 2 прогнется и через толкатель 7 отожмет клапан 6, увеличив поступление сжатого воздуха из отверстия П в выходное отверстие О. Клапан 6 будет открыт, пока давление в выходном отверстии О и в полости М не повысится до заданной величины, и диафрагма 3, сжимая пружину 2, выпрямится. Следовательно, давление на выходном отверстии О регулятора поддерживается постоянным и соответствует силе пружины 2. Заданное давление сжатого воздуха на выходном отверстии О регулируется винтом I, сжимающим пружину 2. Когда пружина 2 разжата, клапан 6 с резиновым кольцом 4 под действием пружины 5 перекрывает проход воздуха из отверстия П в отверстие О. Для лучшего уплотнения в клапан 6 установлено кольцо 4 из маслостойкой резины. Основные параметры и размеры регуляторов регламентированы ГОСТ 18468-73.

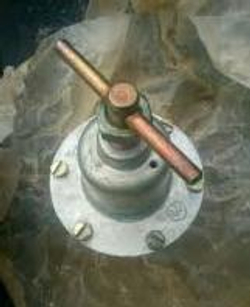

Пневмоклапан редукционный В57-13, В57-14, В57-16, БВ57-32
Клапан редукционный (регулятор давления) В57 13, БВ57 13, В57 14, БВ57 14, В57 16, БВ57 32 с пневматической или ручной настройкой давления на выходе служат для понижения и поддержания на заданном уровне давления сжатого воздуха в пневматических приводах и системах различного технологического оборудования.
Климатическое исполнение клапанов УХЛ, категория размещения 4 по ГОСТ 15150.
Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%
Пневмоклапаны В57, БВ57 поставляются без манометра.
Регулятор давления (Б)В57-1
Клапан редукционный В57-13, БВ57-13, В57-14, БВ57-14, В57-16, БВ57-32 с ручной или пневматической настройкой давления на выходе предназначены для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах различного технологического оборудования.
Климатическое исполнение клапанов УХЛ, категория размещения 4 по ГОСТ 15150.
Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%
Пневмоклапаны В57 поставляются без манометра.
Устройство и принцип действия
Сжатый воздух подается к штуцеру через резьбовое отверстие П в корпусе 8. При впуске сжатого воздуха пружина 2 через толкатель 7 отжимает клапан 6 от плоскости корпуса и в образовавшийся кольцевой зазор между резиновой шайбой 4 клапана и торцом центрального отверстия корпуса воздух попадает в отверстие О, а затем в воздухопровод системы. Одновременно сжатый воздух через отверстие К поступает в полость М и на-имая на диафрагму 3, уравновешивает силу давления пружины 2. При уменьшении давления сжатого воздуха в системе, к которой подключен выходным отверстием О регулятор, ниже установленной величины указанное равновесие нарушится. Диафрагма 3 под действием пружины 2 прогнется и через толкатель 7 отожмет клапан 6, увеличив поступление сжатого воздуха из отверстия П в выходное отверстие О. Клапан 6 будет открыт, пока давление в выходном отверстии О и в полости М не повысится до заданной величины, и диафрагма 3, сжимая пружину 2, выпрямится. Следовательно, давление на выходном отверстии О регулятора поддерживается постоянным и соответствует силе пружины 2. Заданное давление сжатого воздуха на выходном отверстии О регулируется винтом I, сжимающим пружину 2. Когда пружина 2 разжата, клапан 6 с резиновым кольцом 4 под действием пружины 5 перекрывает проход воздуха из отверстия П в отверстие О. Для лучшего уплотнения в клапан 6 установлено кольцо 4 из маслостойкой резины. Основные параметры и размеры регуляторов регламентированы ГОСТ 18468-73.
Пневмоклапан редукционный В57-13, В57-14, В57-16, БВ57-32
Клапан редукционный (регулятор давления) В57 13, БВ57 13, В57 14, БВ57 14, В57 16, БВ57 32 с пневматической или ручной настройкой давления на выходе служат для понижения и поддержания на заданном уровне давления сжатого воздуха в пневматических приводах и системах различного технологического оборудования.
Климатическое исполнение клапанов УХЛ, категория размещения 4 по ГОСТ 15150.
Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%
Пневмоклапаны В57, БВ57 поставляются без манометра.
