Описание

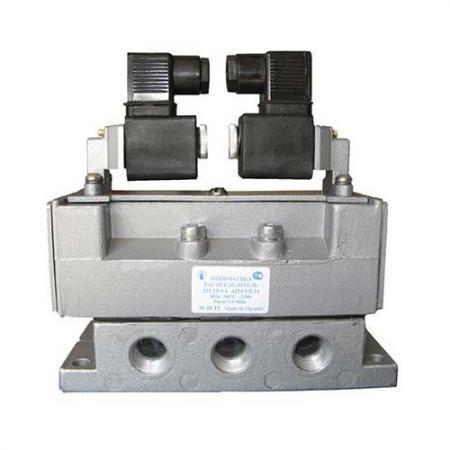

Пневмораспределитель 5Р2-231-52-0-1
| Параметр | Значение |
| Условный проход, мм | 10 |
| Номинальное давление, МПа | 1,0 |
| Пропускная способность, Кv, м3/ч, не менее: -двухпозиционных -трехпозиционных | 1,65 0,85 |
| Время срабатывания, с, не более: -включение -выключение | 0,08 0,13 |
| Общая утечка воздуха из полостей распределителя, см3/мин, не более | 80 |
| Максимальное число срабатываний, 1/с | 12 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА | 7 / 9 / 12 |
| Средняя наработка до отказа, циклов, не менее | 1*106 |
| Полный средний ресурс, циклов, не менее | 5*106 |
| Масса, кг, не более, по исполнениям: 211-02-0-.. . / 211-12-0... 212-02-0-... / 212-12-0-... 231-02-0-1... / 231-12-0-1... 232-02-0-1... / 232-12-0-1... 311-02-0-... / 311-12-0-... 331-02-0-1... / 331-12-0-1... | 0,7 / 1,0 0,6 / 0,9 0,9 / 1,2 1,0 / 1,3 0,9 / 1,2 1,1 / 1,4 |
Структура условного обозначения пневмораспределителей 5Р2
| 5Р2 | - | ХХХ | - | Х2 | - | 0 | - | 1 | - | ХХХХ | - | Х4 | |
| Вид климатического исполнения по ГОСТ 15150-69 | |||||||||||||
| Род, частота, номинальное напряжение электрического тока: А— переменный ток, 50 Гц (24, 36,110,220, 380В); Б — переменный ток, 60 Гц (110, 220В); Д — постоянный ток (12, 24, 48, 110В). | |||||||||||||
| Способ присоединения к электросети: 1 —разъем | |||||||||||||
| 0 — без индикации управляющего сигнала | |||||||||||||
| Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1): 0 — стыковое без плиты; 1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111 | |||||||||||||
| Пневмосхема (смотри на чертёже пневмораспределителя ниже) | |||||||||||||
| Тип пневмораспределителя (условный проход 10 мм) | |||||||||||||
Размеры пневмораспределителей 5Р2-231-02-..., 5Р2-231-12-...
Пример условного обозначения распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 110В, для районов с умеренным и холодным климатом, категория размещения 4:
Характеристики
Тип
пневмораспределитель
Тип соединения
с врезным кольцом
Соединение
резьбовое
Минимальное рабочее давление
0
Материал изделия
алюминий
Максимальное рабочее давление
0
Минимальная пропускная способность
0
Отзывы
Отзывов еще никто не оставлял
