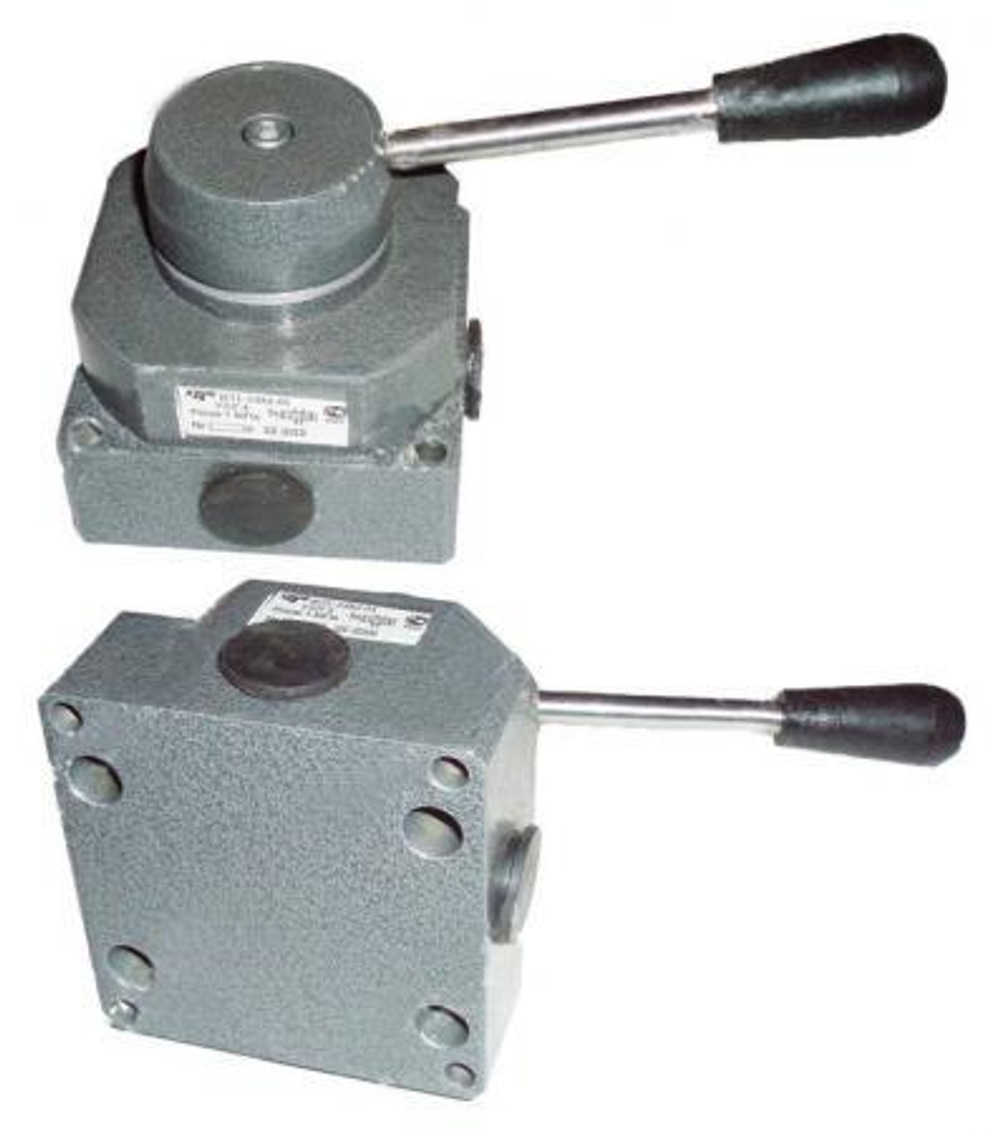

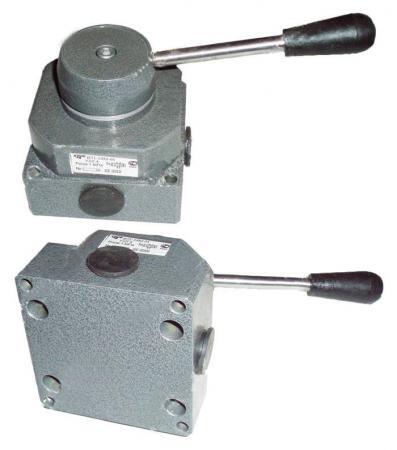

Пневмораспределитель АВ71-23А
Пневмораспределители крановые В71 23М 01, В71 23М 02, В71 24М 01, В71 24М 02 четырехлинейные трёхпозиционные с условным проходом 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и изготавливаются для нужд народного хозяйства, комплектации станков, роботов и других механизмов имеющих пневматический привод и эксплуатирумых в помещениях с искусственно регулируемыми климатическими условиями.
Присоединение пневмолиний пневмораспределителя кранового В71-24M-01(02), В71-23M-01(02) УХЛ4 - резьбовое.
- По присоединению трубопроводов (пневмолиний) крановые пневмораспределители выпускаются в двух исполнениях:
- модели В71-23М-02, В71-24М-02 УХЛ4 - с присоединительными отверстиями на торце основания;
модели В71-23М-01, В71-24М-01 УХЛ4 - с присоединительными отверстиями на боковых сторонах основания.
Отверстия для присоединения трубопроводов пневмораспределителя В71 маркируются следующими цифрами:
1 - для подвода воздуха;
2, 4 - для присоединения к цилиндру;
3 - для выхода воздуха в атмосферу.
При монтаже крановые распределители закрепляются четырьмя винтами, для чего используются четыре монтажные отверстия. Пространсвенное положение пневмораспределителя при монтаже и работе - любое.
Советы по монтажу:
каждый распределитель В71 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа;
положение пневмораспределителя В71-24M, В71-23M при монтаже любое, при монтаже крановые распределители закрепляются четырьмя винтами, для этого используются четыре монтажных отверстия.
Варианты исполнений пневмораспределителей крановых В71
Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Линий/ позиций | Исполнение |
В71-23М-01 | 10 | 1,6 | К3/8", боковое | 4/3 | В средней позиции полости потребителя сообщены с атмосферой |
В71-23М-02 | К3/8", нижнее | ||||
В71-24М-01 | 16 | 3,6 | К1/2", боковое | В средней позиции полости потребителя сообщены с атмосферой | |
В71-24М-02 | К1/2", нижнее |
Основные технические характеристики
| Параметр | Нормы для типоразмеров | |
| В71-23М-01 В71-23М-02 | В71-24М-01 В71-24М-02 | |
| Условный проход, мм | 10 | 16 |
| Номинальное давление, МПа | 1,0 | |
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее | 1,6 | 3,6 |
| Усилие переключения при номинальном давлении, Н (кгс), не более | 39,2 (4) | |
| Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более | 500 | |
| Число линий | 4 | |
| Полный 90%-ный ресурс, циклов, не менее | 4*106 | |
| Масса, кг | 0,9 | 1,02 |
| Присоединительные резьбы по ГОСТ6111-52 | К3/8" | К1/2" |
| Габаритные размеры, мм | 70х71х107 | 86х78х115 |
