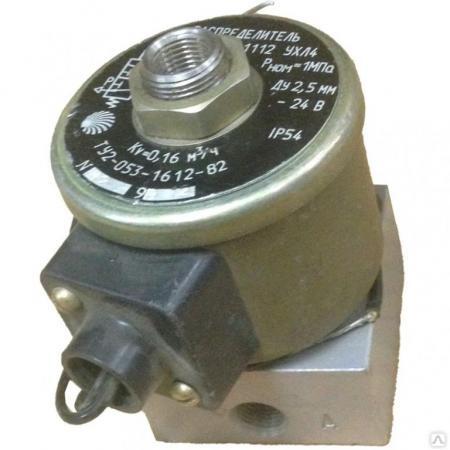

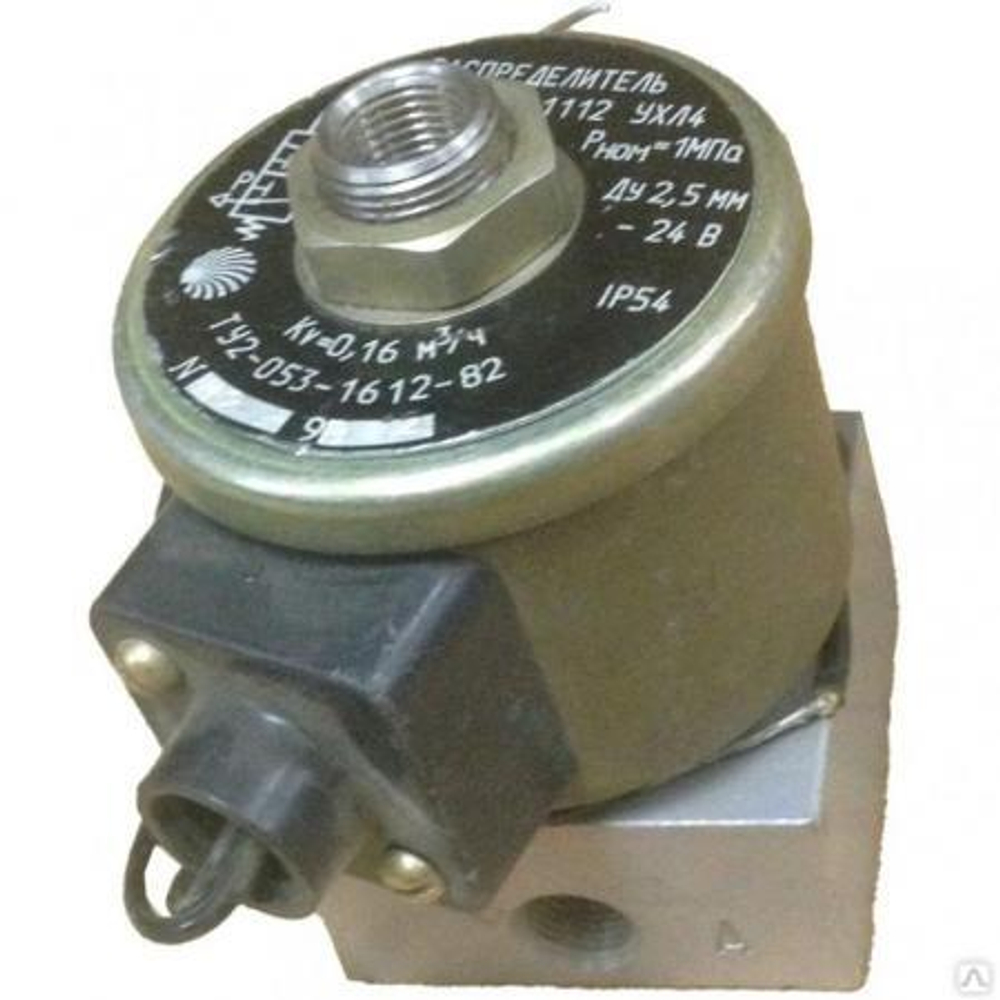

Пневмораспределители П-РЭ-3/2,5-7412
Пневмораспределители П-РЭ 3/2,5 7412, П-РЭ-3/2.5-7412, ПРЭ 3/2 5 7412 УХЛ4 с электромагнитным управлением используются для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Пневмораспределители П-РЭ3/2,5-1... (боковое резьбовое присоединение 1/8)
Пневмораспределители П-РЭ3/2,5-5... (нижнее стыковое присоединение)
Пневмораспределители П-РЭ3/2,5-6... (нижнее стыковое присоединение, ручн. управление)
Пневмораспределители П-РЭ3/2,5-7... (боковое стыковое присоединение)
Пневмораспределители П-РЭ 3/2,5 монтируются в любом пространственном положении.
Пневмораспределители П РЭ 3 2 5 для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса.
Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2,5-... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.
Варианты исполнений пневмораспределителя П-РЭ 3/2,5
| Обозначение серии | Диаметр условного прохода, мм | Пропускная способность, м³/ч | Присоединение | Исполнение |
| Пневмораспределитель П-РЭ-3/2,5-1 | 2,5 | 0,16 | К1/8" | без ручного управления |
| Пневмораспределитель П-РЭ3/2,5-2 | К1/4" | без ручного управления | ||
| Пневмораспределитель П-РЭ3/2,5-3 | К1/8" | ручное кнопочное управление | ||
| Пневмораспределитель П-РЭ3/2,5-4 | К1/8" | фиксированное ручное управление | ||
| Пневмораспределитель П-РЭ-3/2,5-5 | стыковое нижнее | без ручного управления | ||
| Пневмораспределитель П-РЭ-3/2,5-6 | стыковое нижнее | ручное кнопочное управление | ||

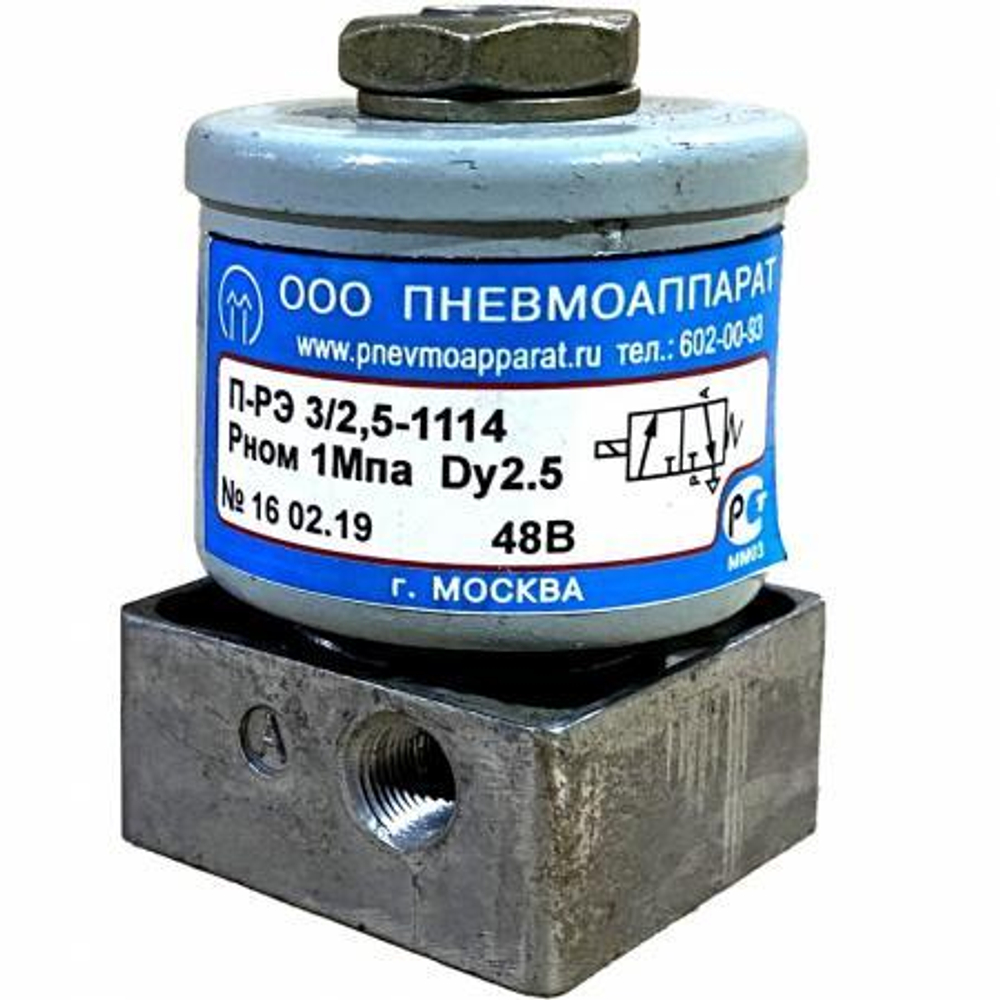

| Пневмораспределитель П-РЭ-3/2,5-7312 | стыковое боковое | ручное кнопочное управление, пилот для У71-24(22,26)А |
Структура условного обозначения пневмораспределителей П-РЭ-3/2.5
| П-РЭ3/2,5 | - | 7 | 3 | - | 1 | 2 | УХЛ4 | ||||
Климатическое исполнение ГОСТ 15150 (4) | |||||||||||
Электрическое напряжение: 1—12; 2—24; 3—36; 4—48; 5—110; 6—220. | |||||||||||
Род тока: 1 - постоянный; 2 - переменный 50 Гц | |||||||||||
Присоединение к электросети: 1 - через сальник; 2 - через разъем; 3 - без сальника, 4 - новая (действующая) катушка | |||||||||||
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения: | |||||||||||
Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм | |||||||||||
Технические характеристики пневмораспределителей ПРЭ-3/2,5
| Наименование параметра | Значение |
| Диаметр условного прохода, мм | 2,5 |
| Ном. / мин. давление, МПа | 1,0 / 0,1 |
| Пропускная способность не менее, м³/ч: -для всех исполнений, кроме П-РЭ3/2,5.73хх -для П-РЭ3/2,5.73Ххх | 0,16 0,12 |
| Время срабатывания не более, с: - вкл. / выкл. при постоянном токе - вкл. / выкл. при переменном токе | 0,025 / 0,012 0,012 |
| Утечка воздуха не более, см³/мин | 5 |
| Макс. число переключений в минуту | 500 |
| Ном. напряжение питания, В: пост. тока / перем. тока 50 Гц / перем. тока 60 Гц | 12,24,48,110 / 24,36,110,220 / 110,220 |
| Ном. потребляемая мощность не более: пост. тока, Вт / перем. тока 50 Гц, ВА / перемен. тока 60 Гц, ВА | 12 / 22 / 28 |
| Превышение температуры катушки над t окружающей среды не более, °С | 85 |
| Масса, кг | 0,5 |
Пневморапсределитель ручной ПРЭ 3/2,5, П-РЭ 3/2,5
Пневмораспределитель ПРЭ 3/2,5, П-РЭ 3/2,5 является одним из самых надежных и простых. Он состоит из электромагнита (катушки) и клапанного блока (собственно пневмораспределителя). Движение распределительного клапана происходит под действием электромагнита, активированного дистанционной командой или нажатием расположенной на его корпусе кнопки. В автономном режиме скорость функционирования рассматриваемого пневмораспределителя может достигать 500 рабочих циклов в минуту.
Пневмораспределитель ПРЭ 3/2,5, П-РЭ 3/2,5 используется совместно с различным общепромышленным оборудованием. В качестве регулирующего узла он нередко включается в структуру сложных пневмосистем, приводящих оборудование высокого давления. На подвижные механизмы и самоходные машины пневмораспределитель ПРЭ 3/2,5, П-РЭ 3/2,5не устанавливается, поскольку не имеет защиты от вибраций и встрясок.
Подключение пневмораспределителя ПРЭ 3/2,5, П-РЭ 3/2,5 осуществляется через боковые стыковочные соединения. Катушка электромагнита, в зависимости от своих характеристик, может быть запитана от источников постоянного и переменного тока с напряжением от 12 до 220 вольт. Установка данного пневмораспределителя возможна только в защищенных от пыли помещениях с низкой влажностью и положительной температурой (четвертая категория размещения). При отрицательных температурах его нормальная работа может нарушиться, а то и вовсе прекратиться.
Пневмораспределитель ПРЭ 3/2,5-1111, ПРЭ 3/2,5-1112, ПРЭ 3/2,5-1113, ПРЭ 3/2,5-1114, ПРЭ 3/2,5-1124, ПРЭ 3/2,5-1125, ПРЭ 3/2,5-1126, ПРЭ 3/2,5-1211, ПРЭ 3/2,5-1212, ПРЭ 3/2,5-1213, ПРЭ 3/2,5-1214, ПРЭ 3/2,5-1224, ПРЭ 3/2,5-1225, ПРЭ 3/2,5-1226, ПРЭ 3/2,5-1311, ПРЭ 3/2,5-1312, ПРЭ 3/2,5-1313, ПРЭ 3/2,5-1314, ПРЭ 3/2,5-1324, ПРЭ 3/2,5-1325, ПРЭ 3/2,5-1326, ПРЭ 3/2,5-1411, ПРЭ 3/2,5-1412, ПРЭ 3/2,5-1413, ПРЭ 3/2,5-1414, ПРЭ 3/2,5-1424, ПРЭ 3/2,5-1425, ПРЭ 3/2,5-1426.
