Описание

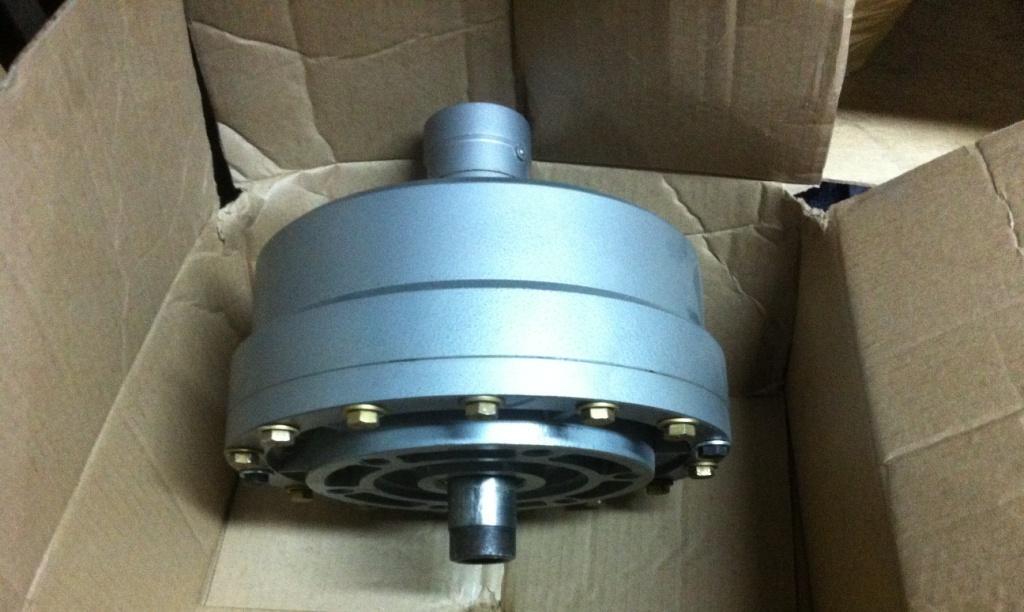

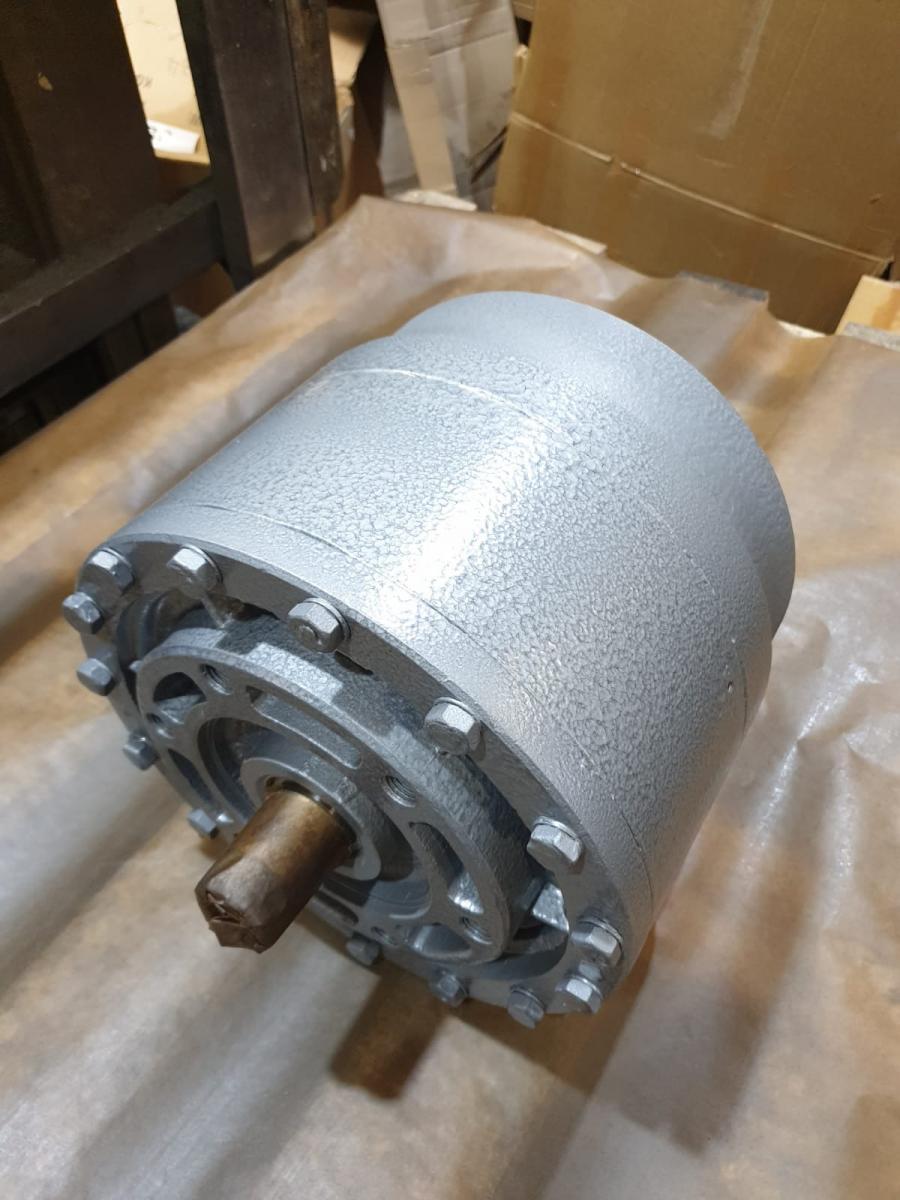

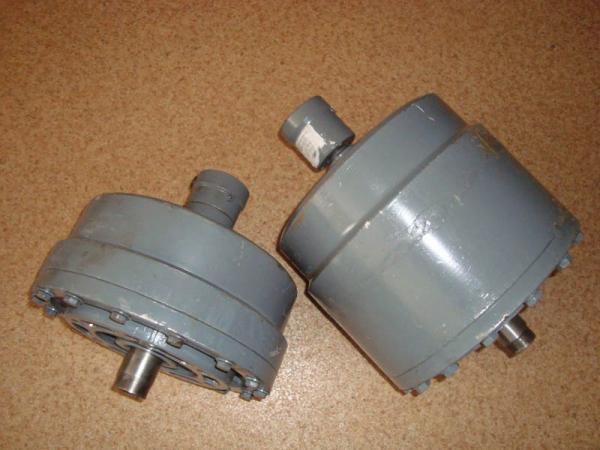

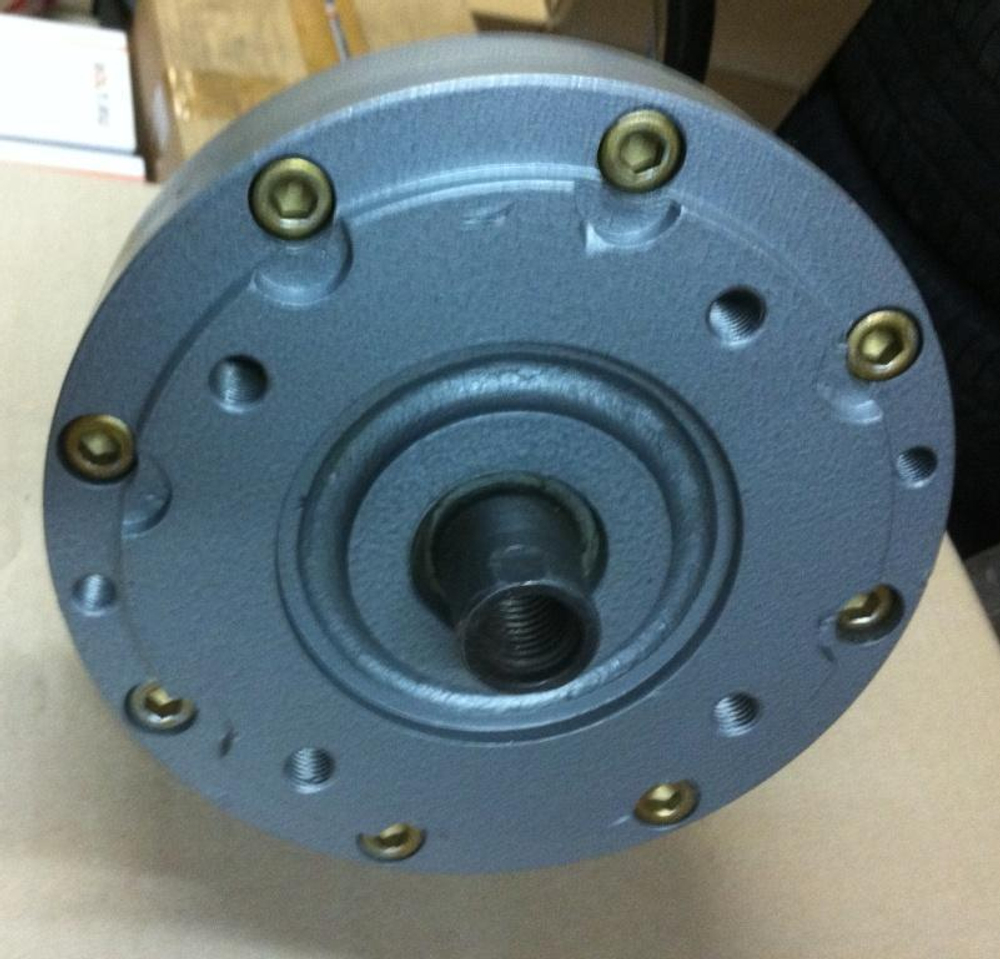

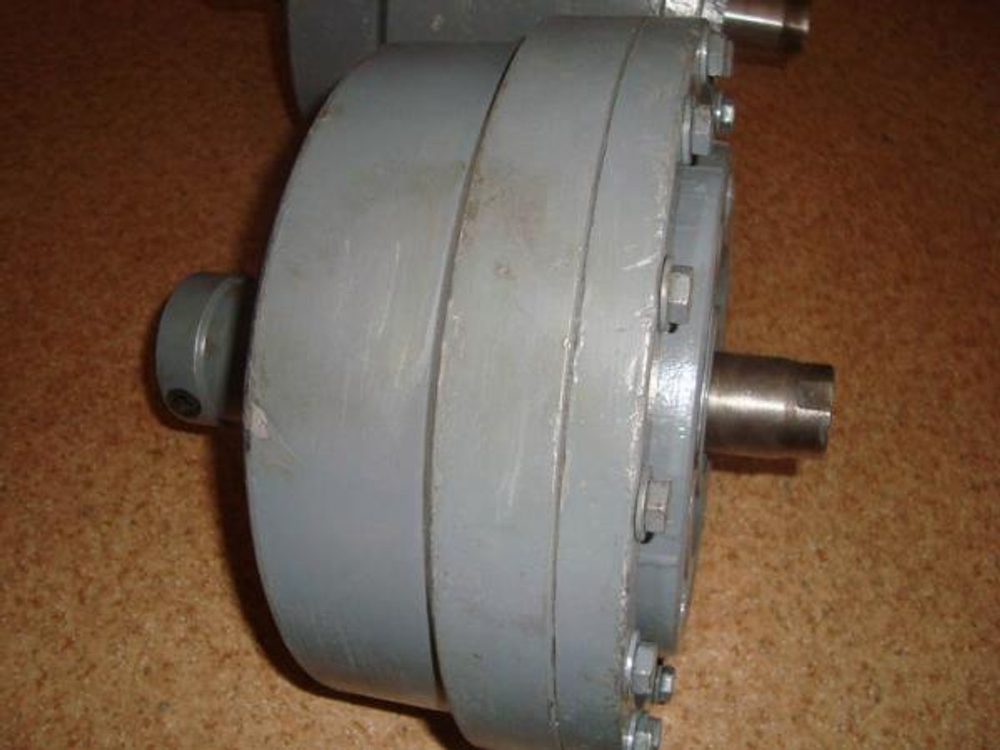

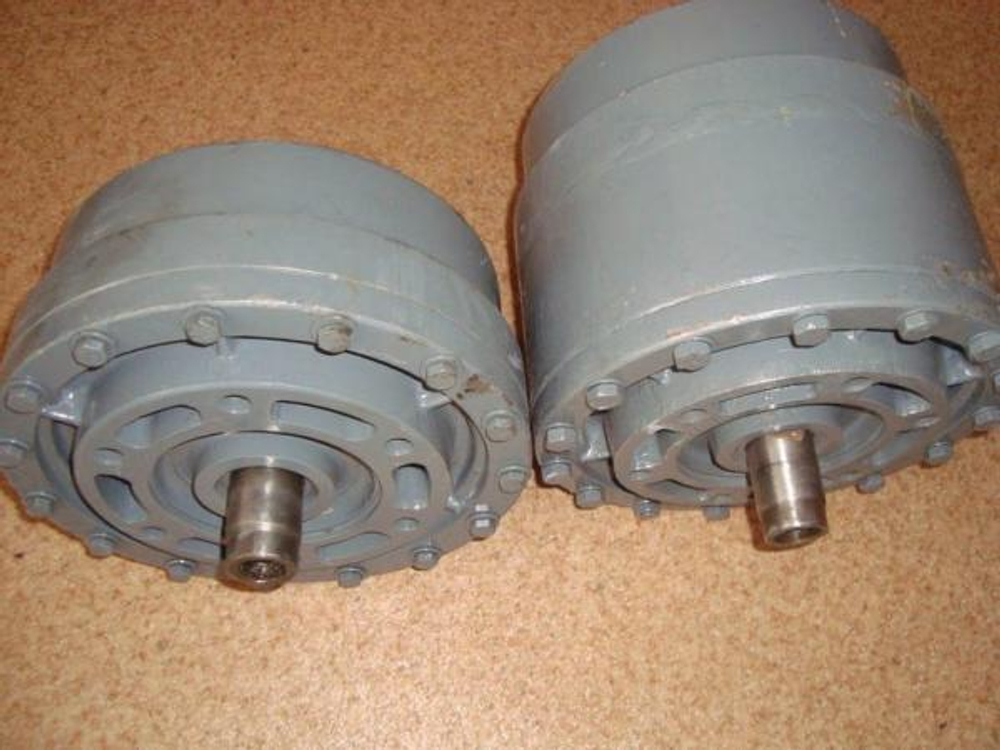

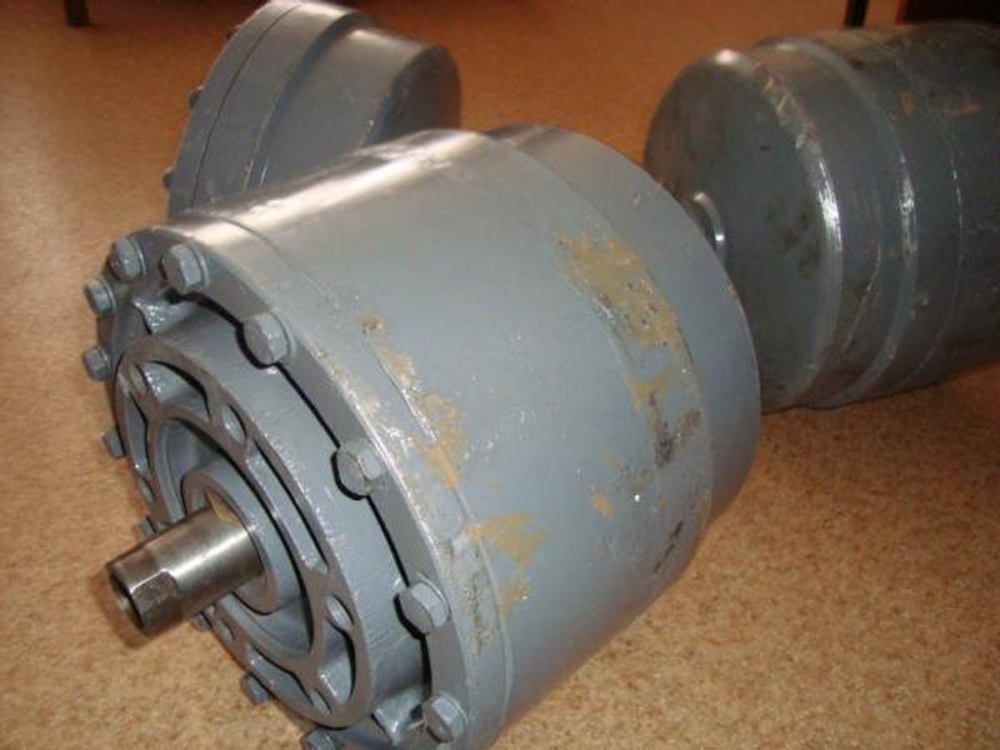

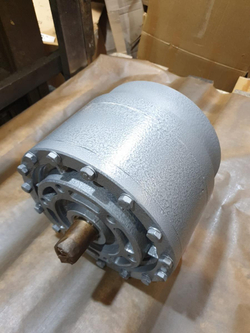

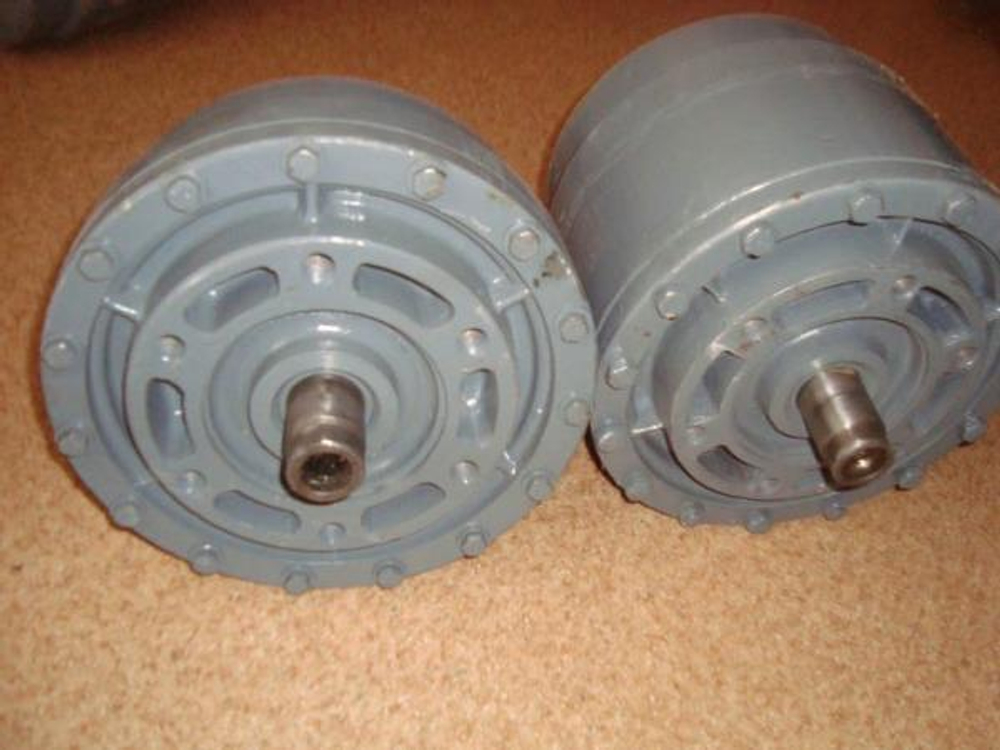

Цилиндры пневматические вращающиеся одинарные и сдвоенные ПЦВ160, ПЦВ200, ПЦВ250 и ПЦВС200
Пневмоцилиндры вращающиеся одинарные ПЦВ-160, ПЦВ-200, ПЦВ-250 и сдвоенные ПЦВС-200, ПЦВС-250 предназначены для привода патронов и приспособлений, осуществляющих зажим заготовок на токарных, токарно-револьверных и других станках.
Принцип действия пневмоцилиндров ПЦВ 160, ПЦВ 200, ПЦВ 250, ПЦВСБ 250
Для зажима вращающихся деталей широко используются вращающиеся пневматические цилиндры (смотри рисунок слева).
Сжатый воздух подводится к вращающемуся цилиндру 1 через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, жестко соединенное с цилиндром. Внутри распределительного устройства 3 находится пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. Если подать рабочую среду, например, в канал А, то она открывает обратный клапан 7 и смещает поршень 5, который своим штоком открывает обратный клапан 4. Сжатый воздух проходит через клапан 7 и поступает в правую полость цилиндра 1. Происходит перемещение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б.
В случае внезапного отключения подачи сжатого воздуха обратные клапаны запирают выход воздуха из обеих полостей и предотвращают несанкционированное падение давления в цилиндре и возможную аварийную ситуацию в работе вращающегося пневматического цилиндра.
Технические характеристики пневмоцилиндров ПЦВМ-160, ПЦВМ-200, ПЦВМ-250, ПЦВ-160, ПЦВ-200, ПЦВ-250, ПЦВС-200, ПЦВС-250
Пневмоцилиндры вращающиеся одинарные ПЦВ-160, ПЦВ-200, ПЦВ-250 и сдвоенные ПЦВС-200, ПЦВС-250 предназначены для привода патронов и приспособлений, осуществляющих зажим заготовок на токарных, токарно-револьверных и других станках.
Принцип действия пневмоцилиндров ПЦВ 160, ПЦВ 200, ПЦВ 250, ПЦВСБ 250
Для зажима вращающихся деталей широко используются вращающиеся пневматические цилиндры (смотри рисунок слева).
Сжатый воздух подводится к вращающемуся цилиндру 1 через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, жестко соединенное с цилиндром. Внутри распределительного устройства 3 находится пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. Если подать рабочую среду, например, в канал А, то она открывает обратный клапан 7 и смещает поршень 5, который своим штоком открывает обратный клапан 4. Сжатый воздух проходит через клапан 7 и поступает в правую полость цилиндра 1. Происходит перемещение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б.
В случае внезапного отключения подачи сжатого воздуха обратные клапаны запирают выход воздуха из обеих полостей и предотвращают несанкционированное падение давления в цилиндре и возможную аварийную ситуацию в работе вращающегося пневматического цилиндра.
Технические характеристики пневмоцилиндров ПЦВМ-160, ПЦВМ-200, ПЦВМ-250, ПЦВ-160, ПЦВ-200, ПЦВ-250, ПЦВС-200, ПЦВС-250
