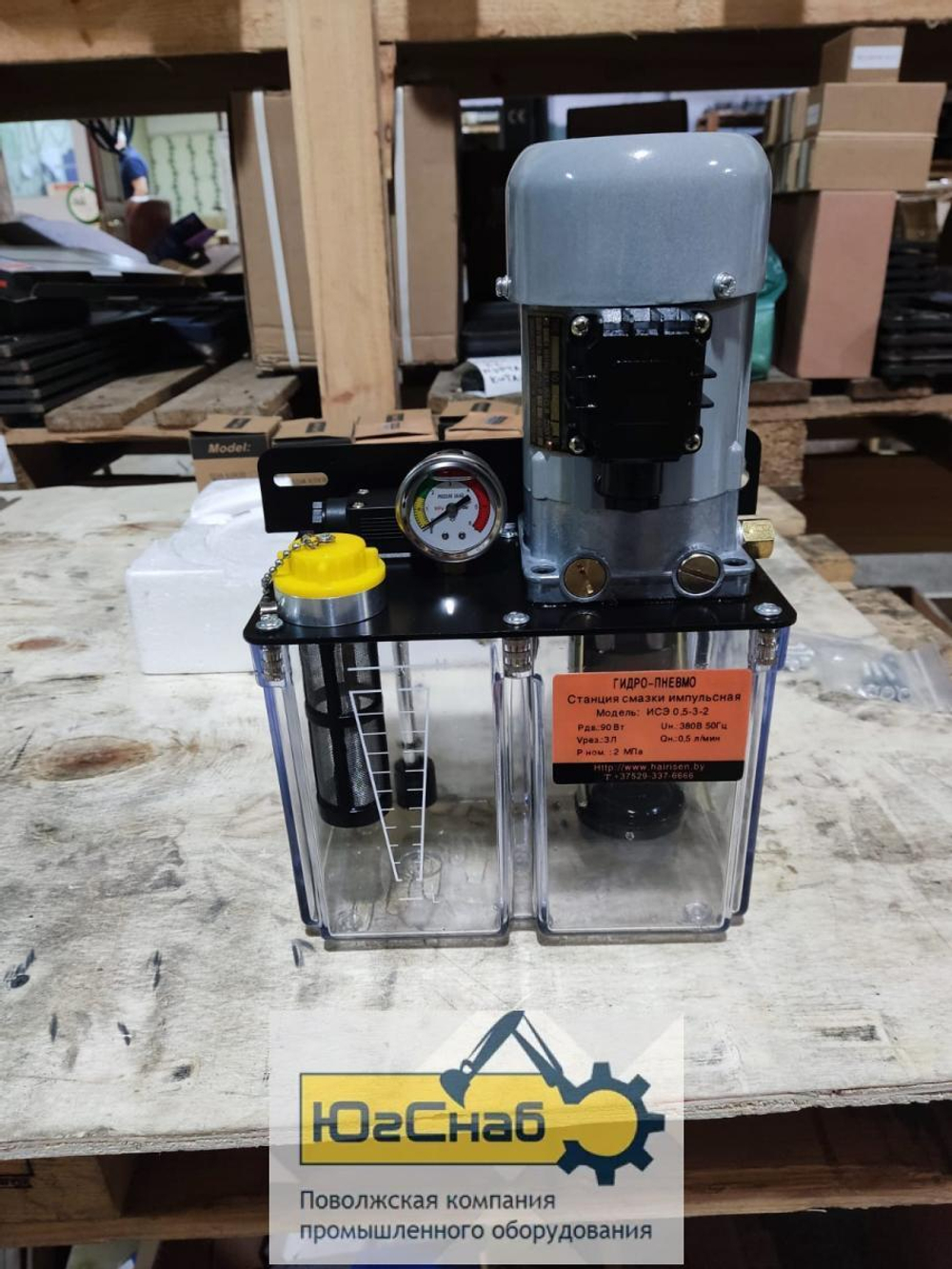

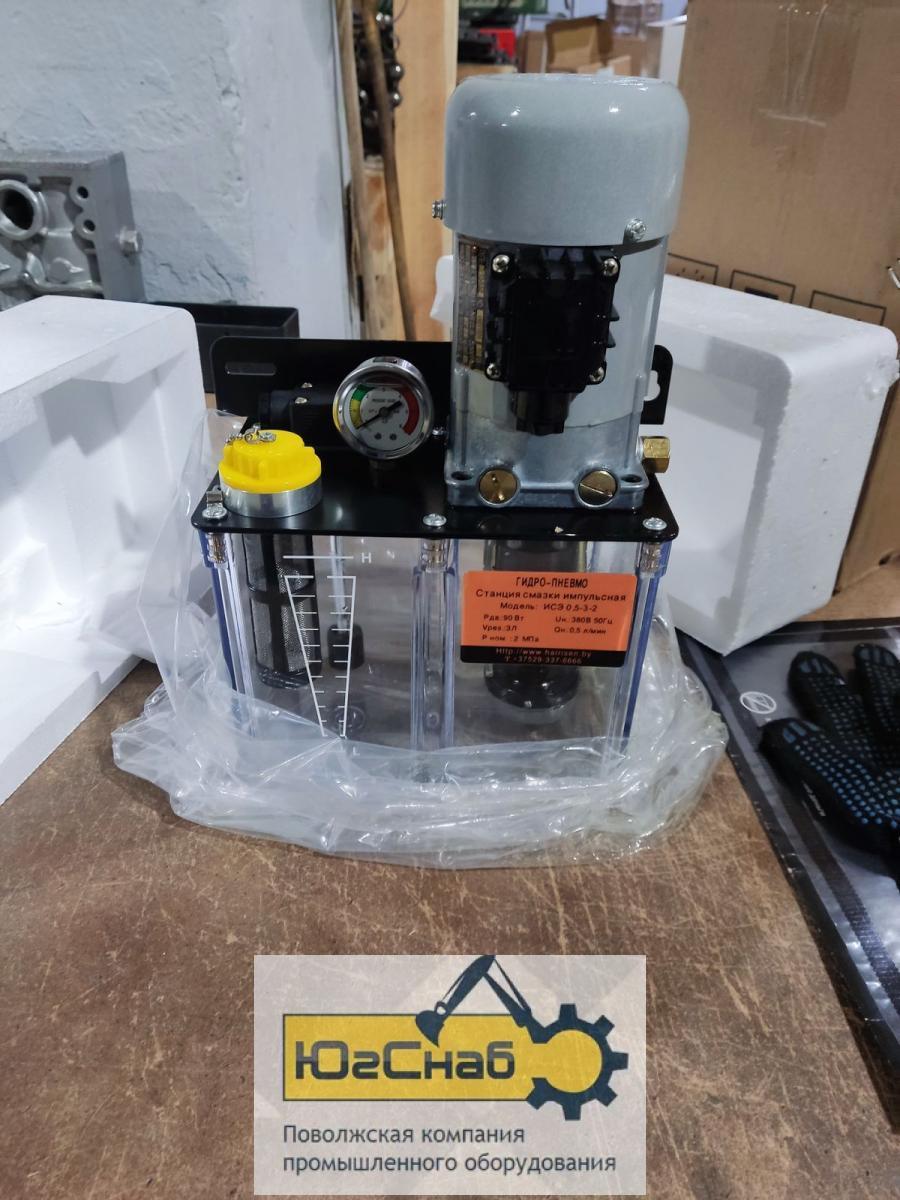

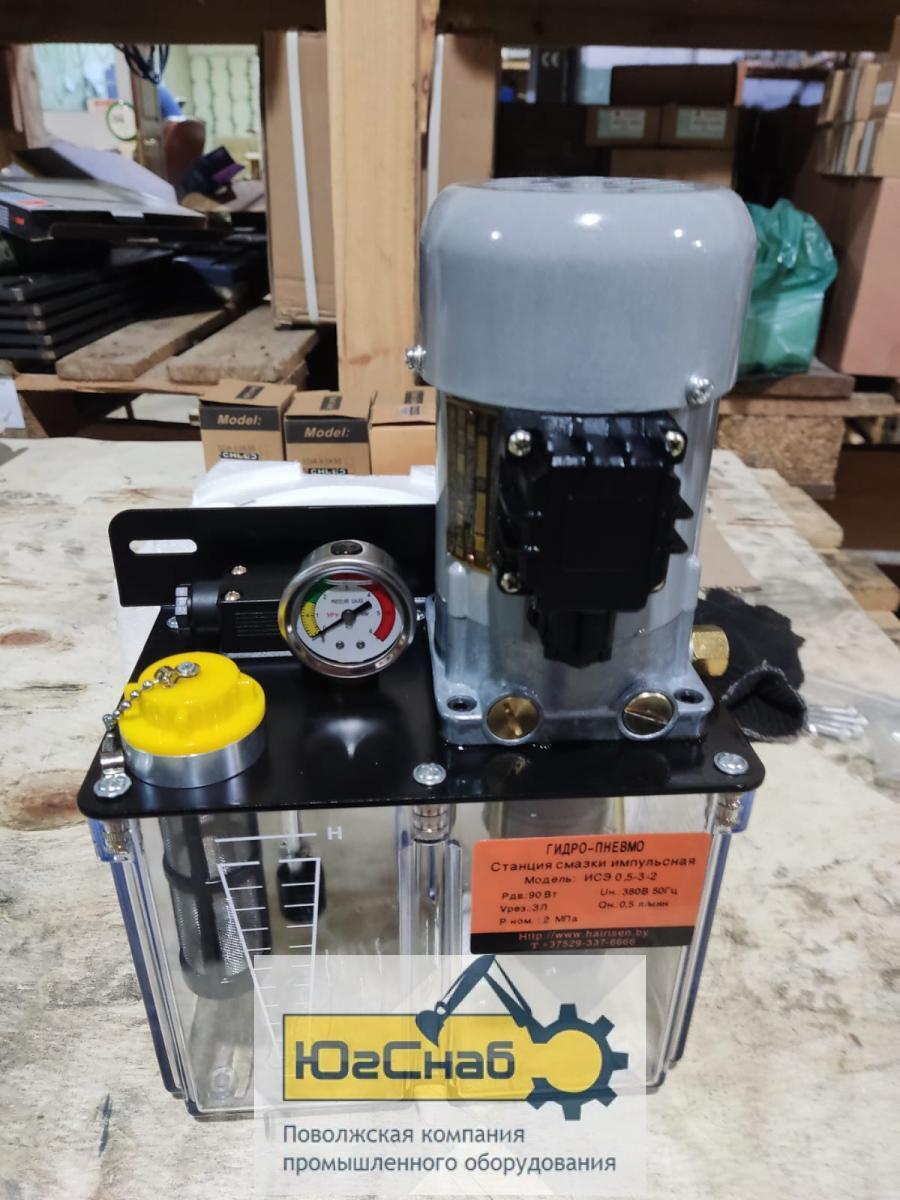

Технический характеристики станций смазочных И-СЭ 10/0,5
| Наименование параметра | Норма для станций | ||
| И-СЭ-2,5/0,5 | И-СЭ-10/0,5 | И-СЭ-10/1,0 | |
| Номинальная подача, л/мин | 0,5±0,125 | 0,5±0,125 | 1,0±0,25 |
| Номинальная вместимость резервуара, дм3, не менее | 2,5 | 10 | 10 |
| Давление нагнетания, МПа - номинальное - максимальное |
2,5 3,2 |
||
| Давление настройки предохранительного клапана, МПа | 3,0±0,2 | ||
| Давление настройки подпорного клапана, МПа | 0,04±0,02 | ||
| Коэффициент подачи, не менее | 0,72 | ||
| Тип насоса | шестеренный | ||
| Мощность приводного электродвигателя, кВт, не более | 0,09 | ||
| Масса станции (без масла), кг, не более | 6,0 | 13,5 | 15,0 |
Структура условного обозначения станций смазочных И-СЭ
| И-СЭ | - | 2,5 | / | 0,5 | УХЛ4 | ТУ2-053-1623-82 | |||
|
|
Обозначение технических условий |
||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О) |
|||||||||
|
Номинальная подача, л/мин |
|||||||||
|
Вместимость бака, дм3 |
|||||||||
|
Тип смазочной станции |
|||||||||
Описание работы станций смазочных И-СЭ 2,5/0,5; И-СЭ 10/0,5; И-СЭ 10/1,0
|
|
При подаче питания на электродвигатель станции насос подает масло из бака во входной канал «А» клапанной коробки. Под действием давления масла поршень 4 вместе с клапаном 3 перемещается, сжимая пружину 2. При этом сливной канал «Б» закрывается разгрузочным клапаном 3, а затем поршень 4, перемещаясь дальше по клапану, открывает проход масла к выходному каналу «В». |
|
Применение импульсной станции смазки И-СЭ 2,5/0,5 в системах смазки
(из паспорта на открытые кривошипные пресса КД2126К, КД2128К)
В смазочной системе прессов КД2126К, КД2128К применяется централизованная импульсная система подачи жидкой смазки к направляющим ползуна, подшипникам эксцентрикового вала, шейке шатуна.
Система состоит из смазочной станции И-СЭ-2,5/0,5, импульсных смазочных питателей, блока управления смазкой, реле давления, трубопроводов (трубка медная) и соответствующих соединений.
Габаритные и присоединительные размеры, а также деталировка узлов и механизмов станции смазки И-СЭ2.5/0.5 показаны на рисунке выше (слева).
Блок управления смазкой служит для управления режимами смазки и контроля работы смазочной системы прессов КД21..., КД23... При подаче питания на ящик управления и наличии масла в баке смазочной станции И-СЭ-2,5-0,5 (контакты реле уровня замкнуты) напряжение подаётся на электродвигатель насоса. Включается сигнальная лампа АВТОПРОКАЧКА.
Через 40 циклов схема из состояния АВТОПРОКАЧКА переходит в состояние НАБОР ДАВЛЕНИЯ. Включается электродвигатель насоса станции смазки ИСЭ и как только подвижные системы питателей переместятся в верхнее положение, давление в магистрали начинает резко расти и достигает порога срабатывания реле давления. При давлении 2,6 МПа реле включается и схема переходит в состояние ПАУЗА. Продолжительность паузы устанавливается переключателями в блоке управления смазкой.
В случае неисправности системы смазки (не срабатывает реле давления) схема переходит в состояние АВАРИЯ.
Прессы КД2126К и КД2128К рассчитаны на работу в режиме смазки через 500 ходов ползуна.
На схеме принципиальной централизованной импульсной системы смазки прессов однокривошипных открытых простого действия КД2128К, КД216К указаны следующие позиции:
1 - блок управления смазкой (БУС);
2 - смазочная станция И-СЭ-2,5/0,5;
3 - импульсный питатель;
4 - реле давления;
a - направляющие ползуна;
b - втулки эксцентрикового вала;
c - втулка шатуна.
Станция смазки И-СЭ 10/0,5
Основные параметры смазочной станции ИСЭ 10/0.5; И-СЭ 10/0 5 УХЛ4:
— номинальное давление предохранительного клапана 3 МПа;
— расход рабочей жидкости 0,5 л/мин;
— номинальная емкость бака - 10 дм;
— номинальная мощность электродвигателя - 0,09 кВт;
— вес пустой станции 13,5 кг.
