Описание

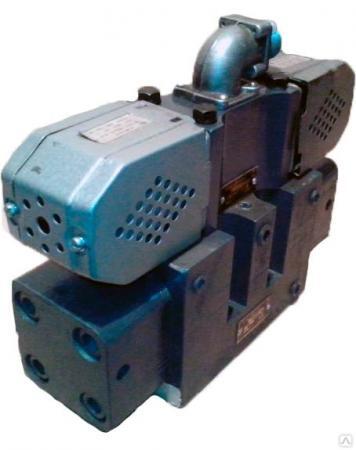

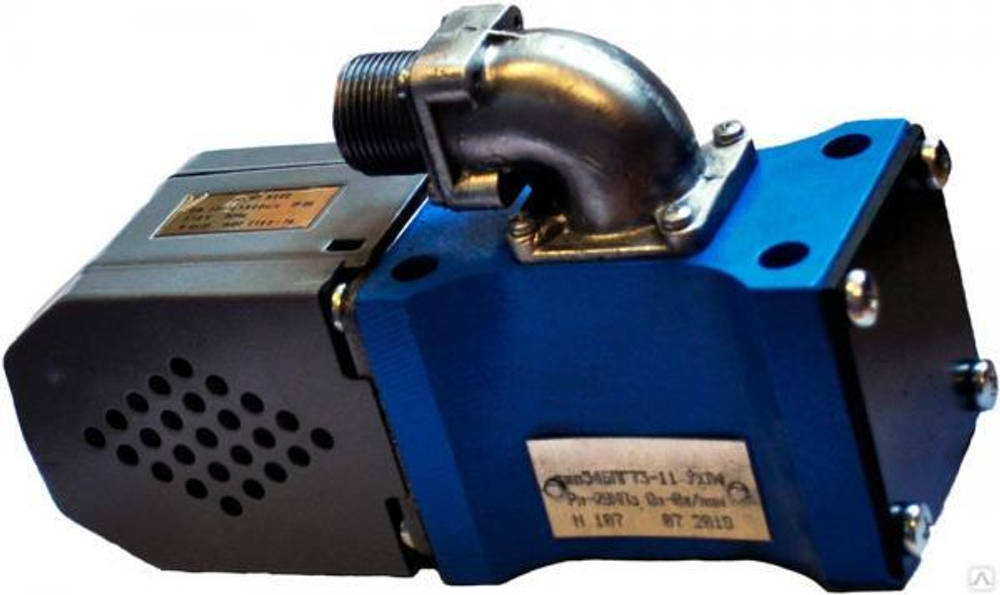

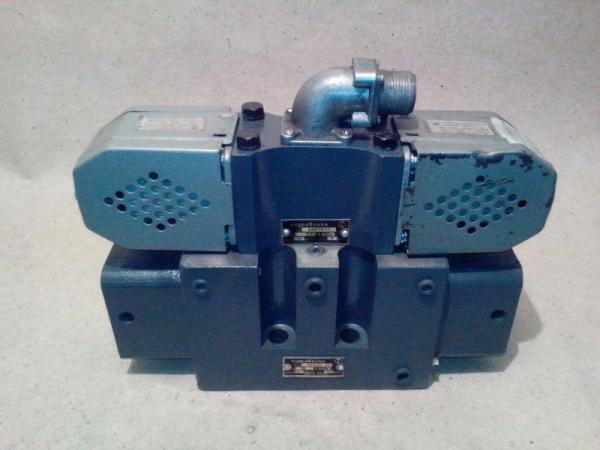

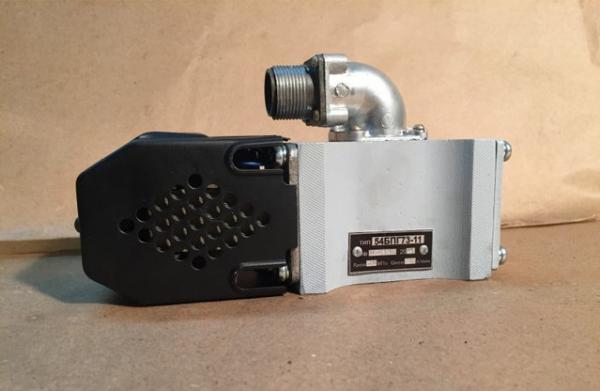

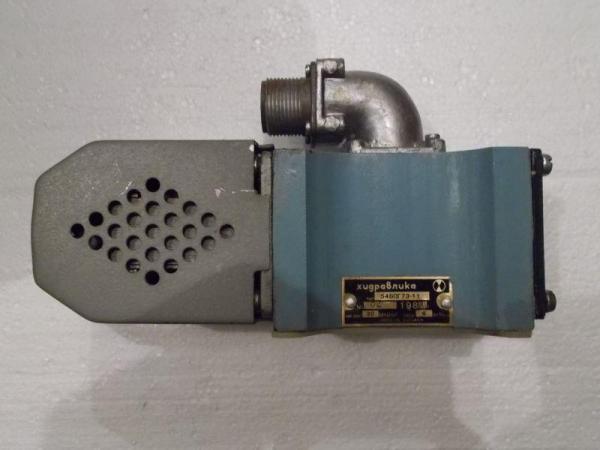

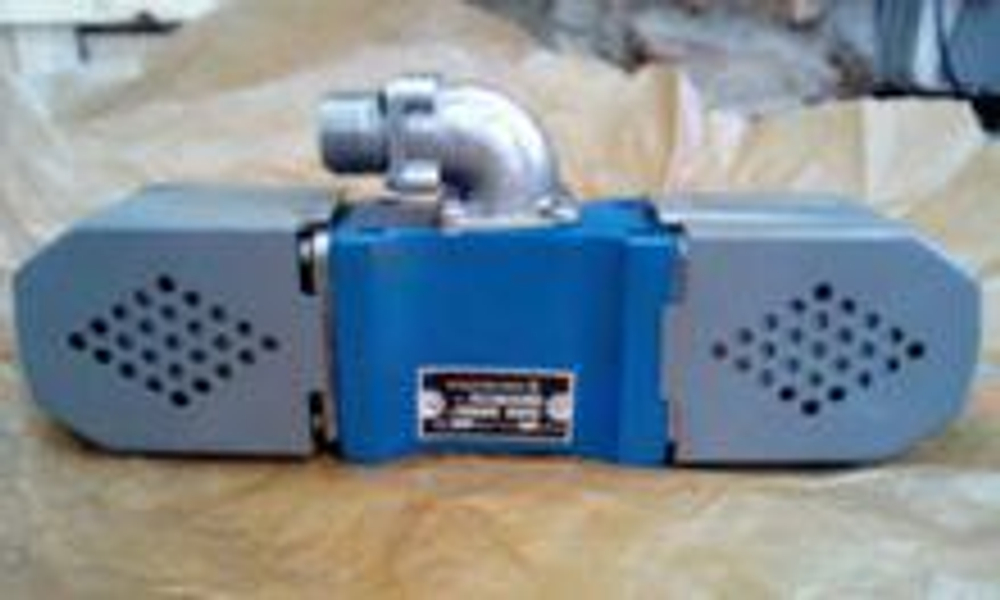

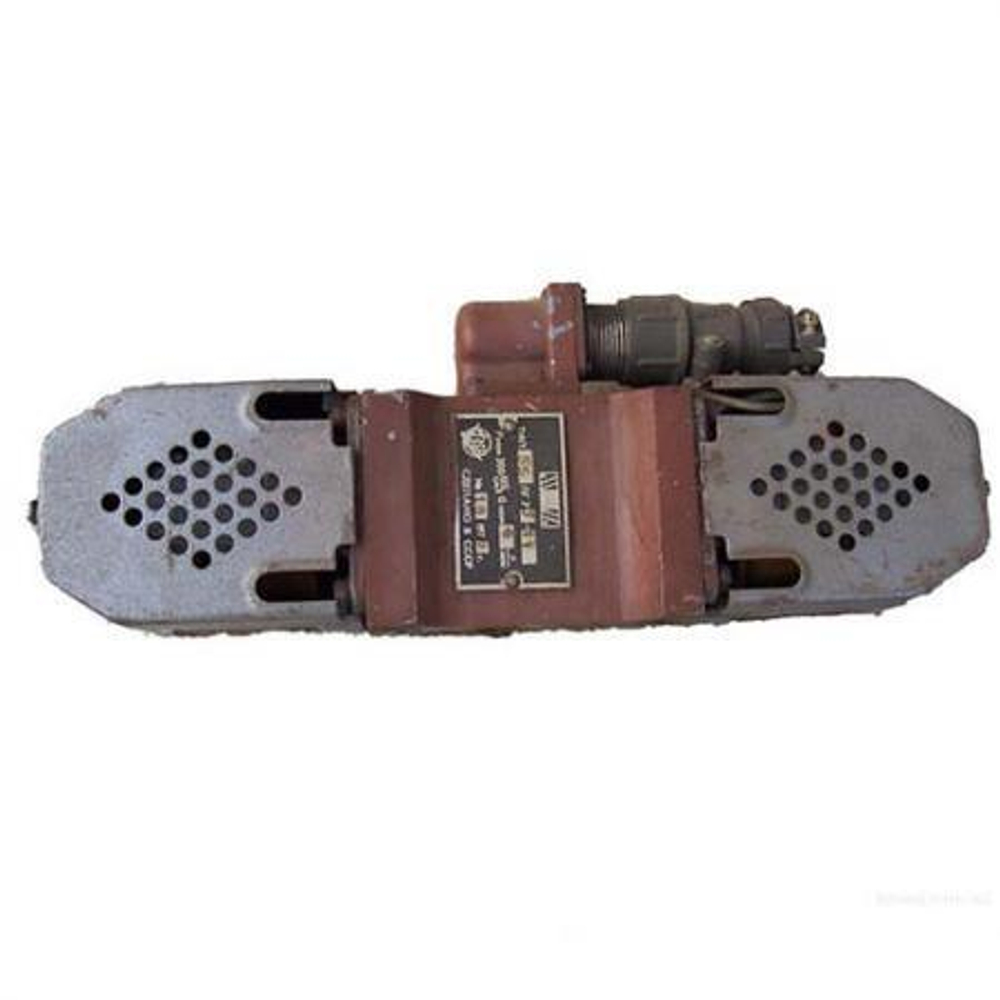

Гидрораспределитель 34ПГ73 12
Условные графические обозначения гидрораспределителей ПГ73-12
| Схема | Условные графические обозначения распределителей | Соединение каналов при среднем положении золотника | |
| Четырехходовые | Пятиходовые | ||
| 1 | 14ПГ73-12 | 15ПГ73-12 | Обе полости цилиндра и напорная линия соединены со сливом |
| 2 |
|
| Обе полости цилиндра соединены с напорной линией, слив заперт |
| 3 |
|
| Обе полости цилиндра соединены со сливом, нагнетательная линия заперта |
| 4 | 44ПГ73-12 | 45ПГ73-12 | Обе полости цилиндра, нагнетательная линия и слив заперты |
| 5 | 54ПГ73-12 | 55ПГ73-12 | Среднего положения нет |
| 5А | 54БПГ73-12 | 55БПГ73-12 | Среднего положения нет |
| 6 | 64ПГ73-12 | 65ПГ73-12 | Обе полости цилиндра заперты, нагнетательная линия соединена со сливом |
.jpg)
24ПГ73-12.jpg)
25ПГ73-12.jpg)
34ПГ73-12
Характеристики
Тип
золотниковый
Вид управления
электромагнитное
Способ крепления
стыковое
Давление
0
