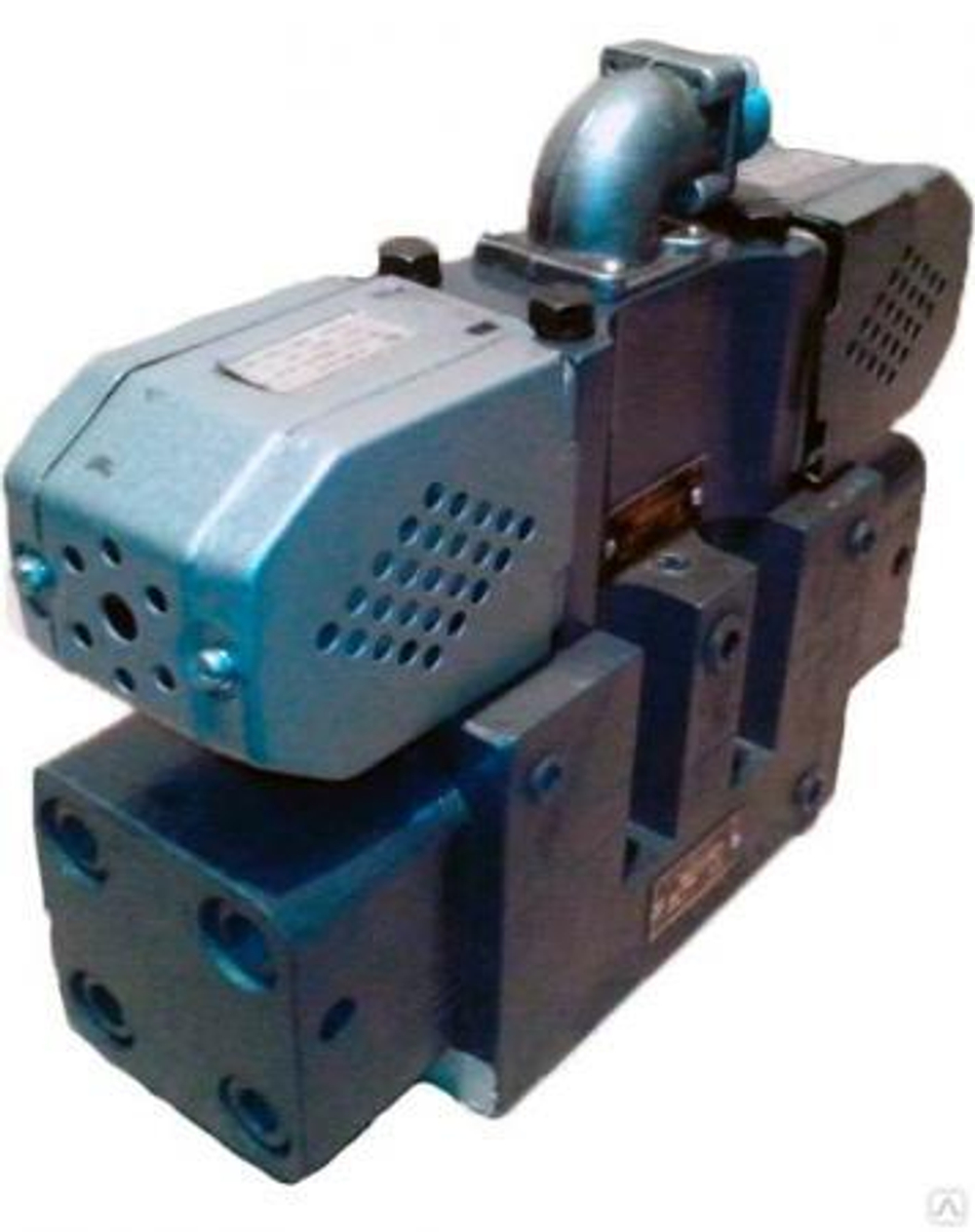

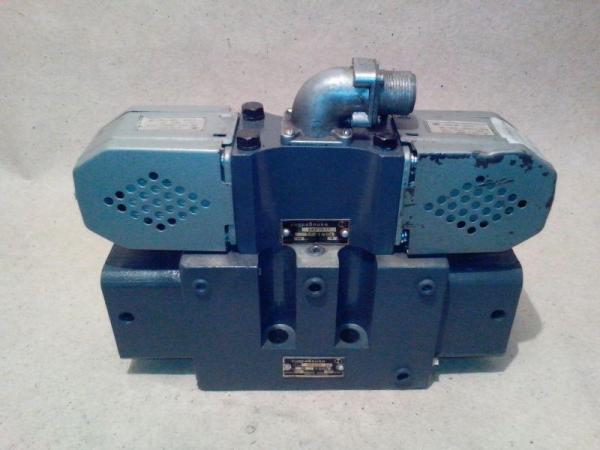

Гидрораспределитель 54ПГ73-24
Гидрораспределители (золотники) 54ПГ73-24, 55ПГ73-24 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 54
|
Основные параметры гидрораспределителя 54ПГ73-24 (В220, Г24):
- условный проход гидрораспределителя 20 мм;
- схема открывания-закрывания рабочих каналов - 54;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 100 л/мин;
- номинальное давление на входе 20 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 11,45 кг.
Характеристики гидрораспределителей ПГ 73-24
| Наименование параметра | Значение параметра | |
| 44ПГ73-24 (45ПГ73-24) 54ПГ73-24 (55ПГ73-24) 64ПГ73-24 (65ПГ73-24) | 34ПГ73-24 (35ПГ73-24) 54БПГ73-24 (55БПГ73-24) 24ПГ73-24 (25ПГ73-24) | |
| Условный проход, мм | 20 | |
| Расход рабочей жидкости, л/мин | 80-100 | |
| Номинальное давление на входе, МПа (кгс/см²) | 20 (200) | |
| Максимальное давление на выходе, МПа (кгс/см²) | 6 (60) | |
| Максимальное давление управления, МПа (кгс/см²) | 0,6-6,0 (6-60) | |
| Масса, кг | 16 | |
