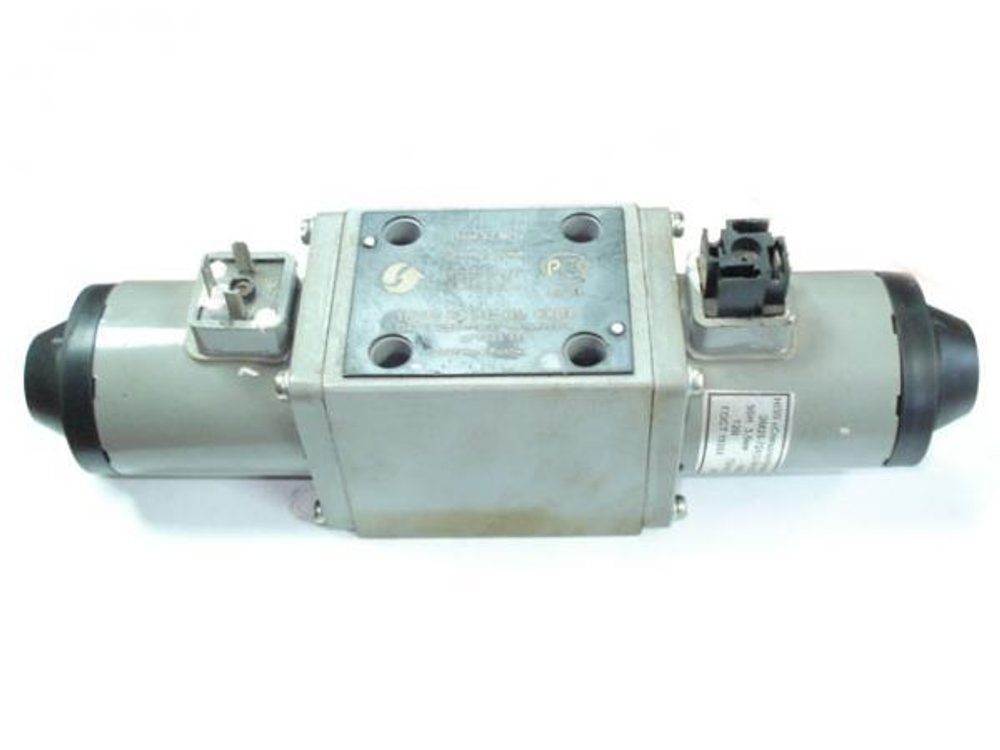

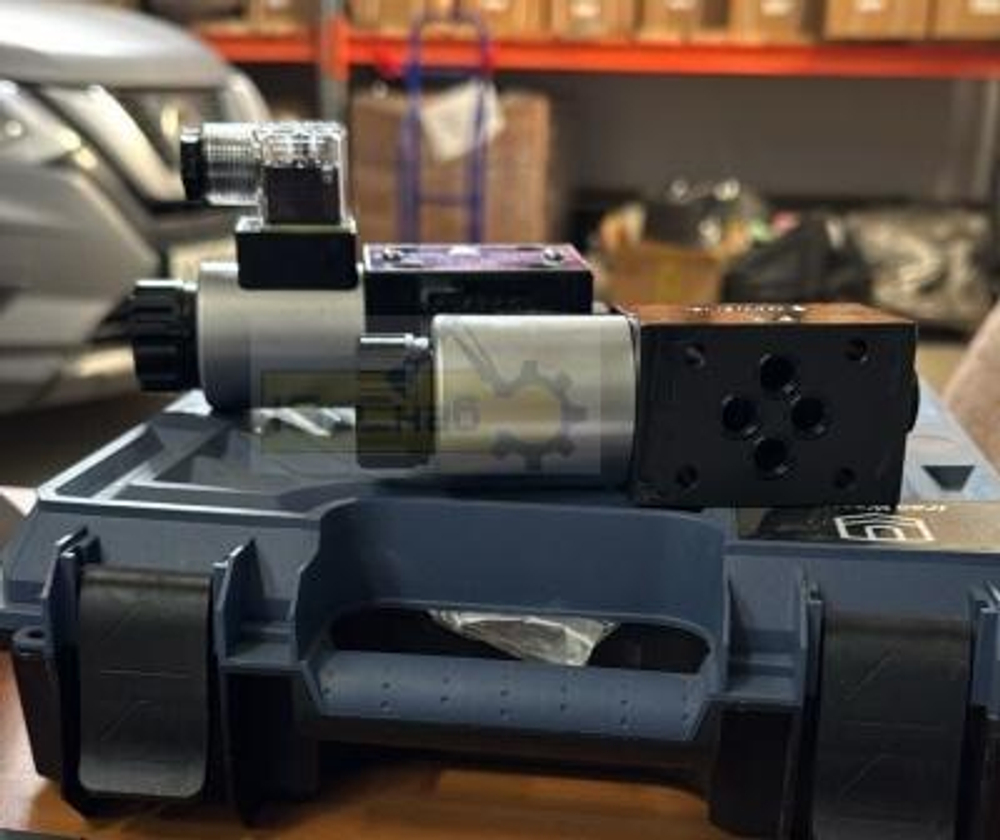

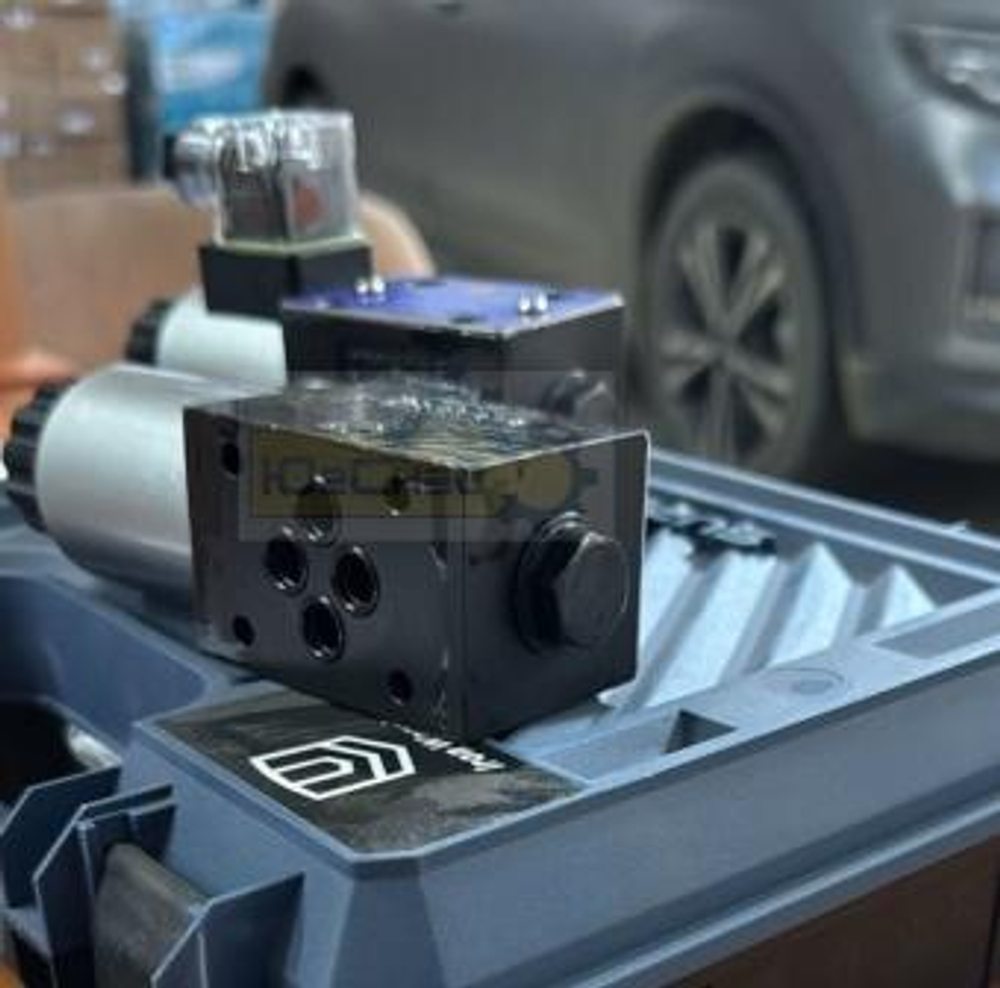

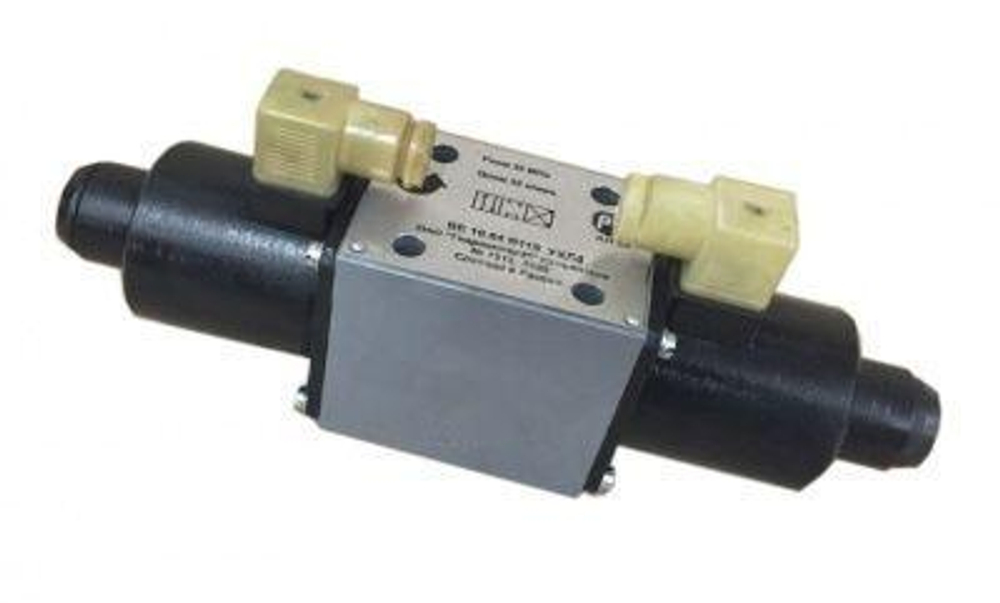

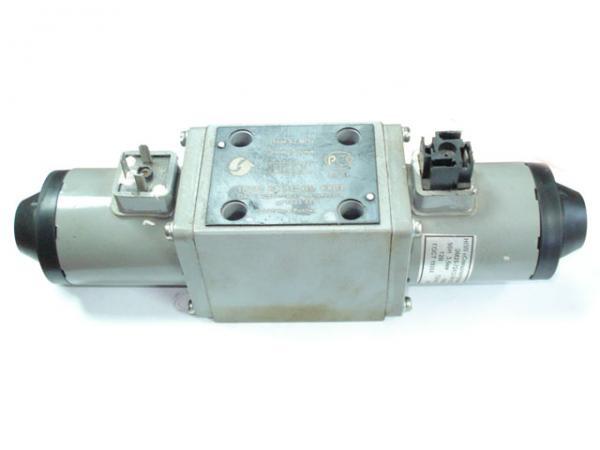

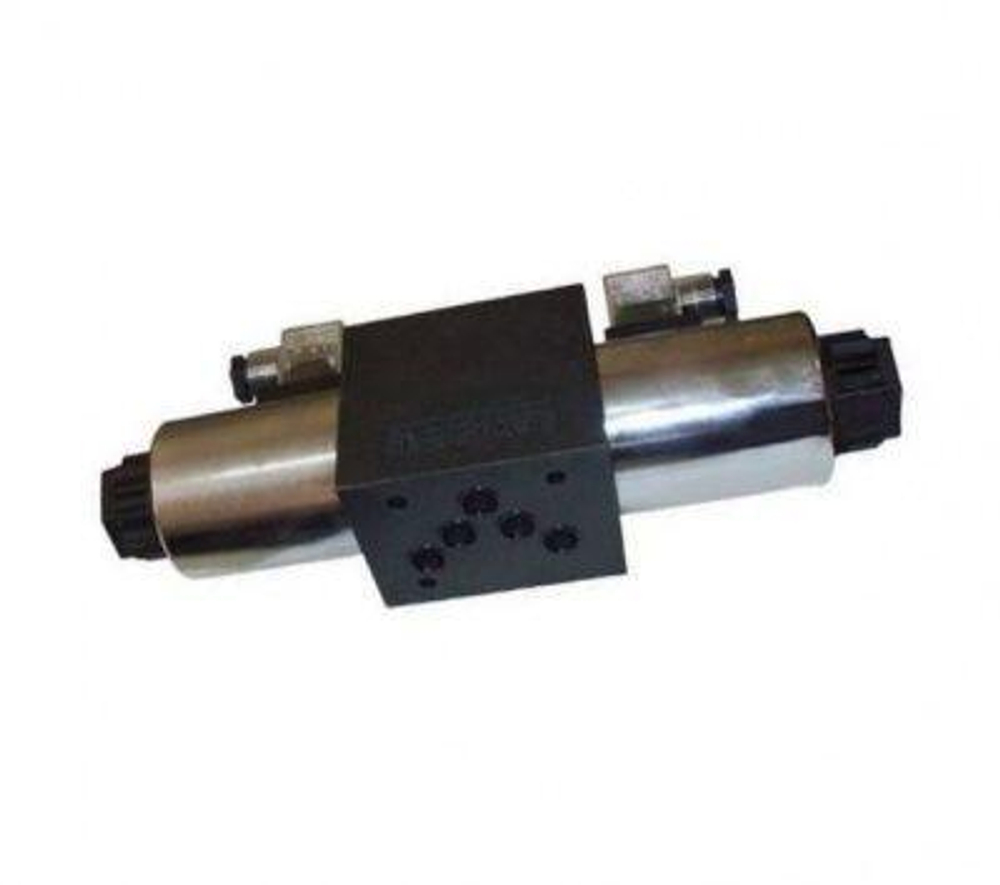

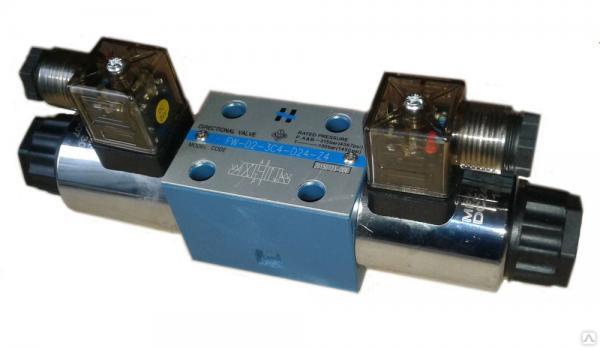

Гидрораспределитель РХ 10 64
В гидравлических распределителях РХ1064100 (РХ10.64) перемещение золотника происходит при помощи электромагнитов и пружин (центрируют золотник при отключении питания). В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике нашли применение электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей пишется после самой маркировки: РХ-10.64 В220 (допускается также РХ 1064100.220).

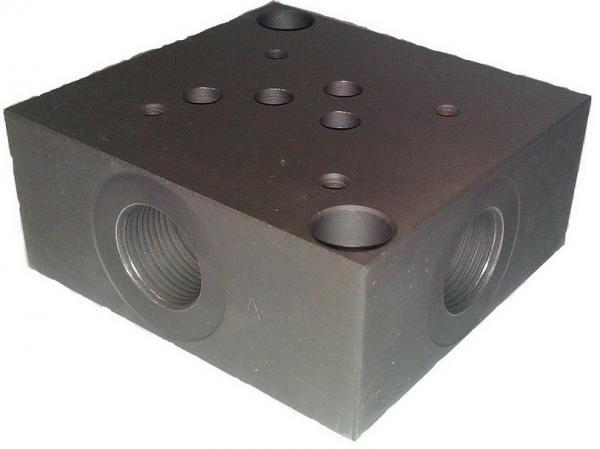

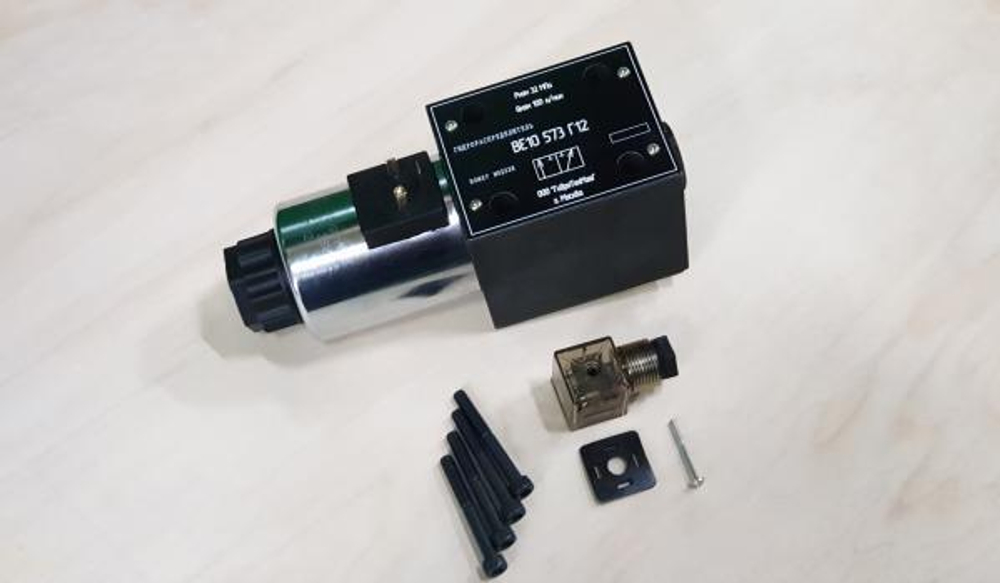

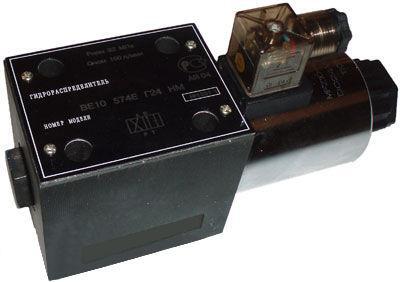

Аналог РХ10 64 – ВЕ10.64 с переходной плитой B10-7311.
Характеристики гидрораспределителя РХ 10 64:
- условный проход – 10 мм;
- максимальный расход – 20 л/мин;
- максимальное рабочее давление – 320 бар;
- управление золотником – двухстороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 64;
- масса – 5,4 кг.
Гидрораспределители РХ10.64, РХ10 64 работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В.
Пример условного обозначения гидравлического золотникового распределителя с условным проходом 10 мм, со схемой распределения 64, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:

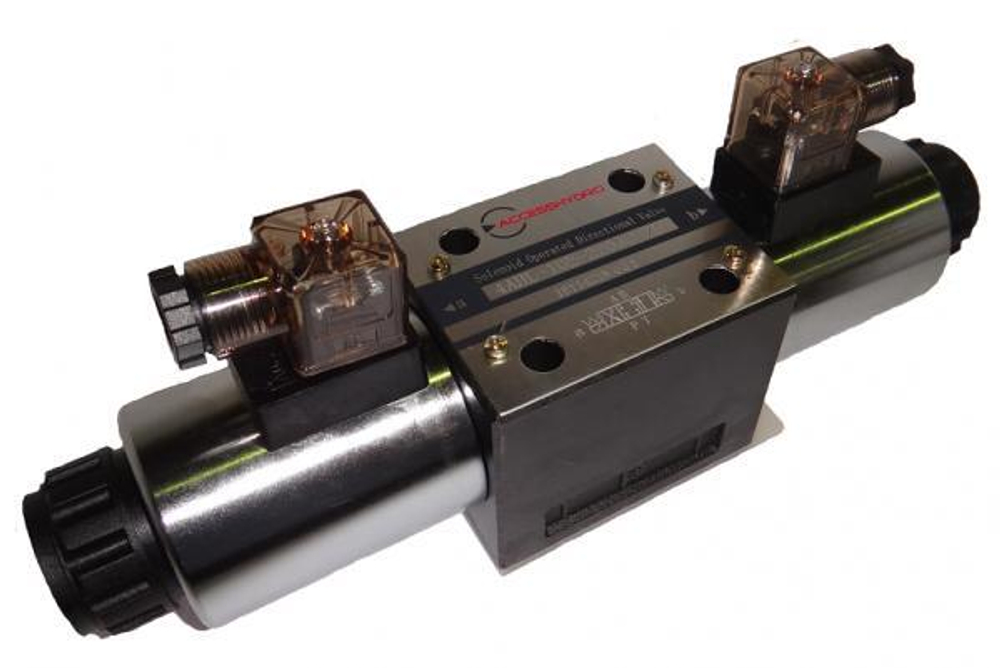

- Гидрораспределитель РХ1064100 (РХ10.64.100)
