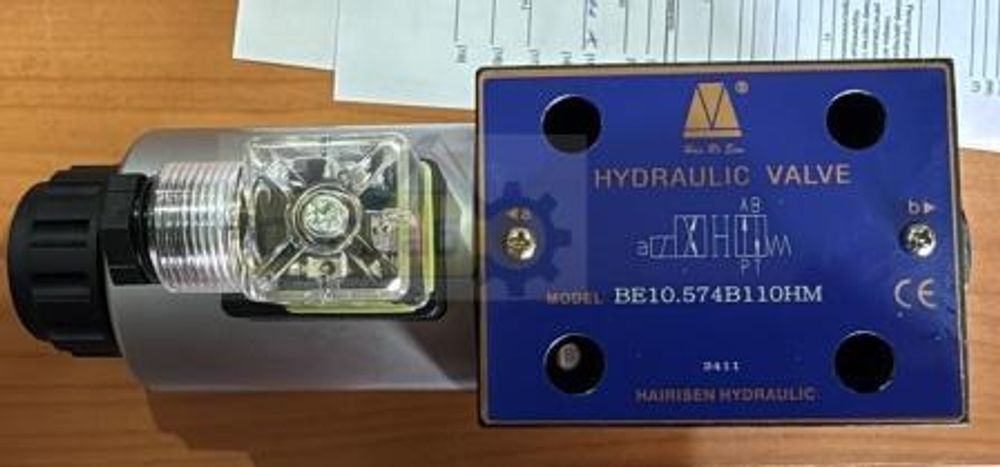

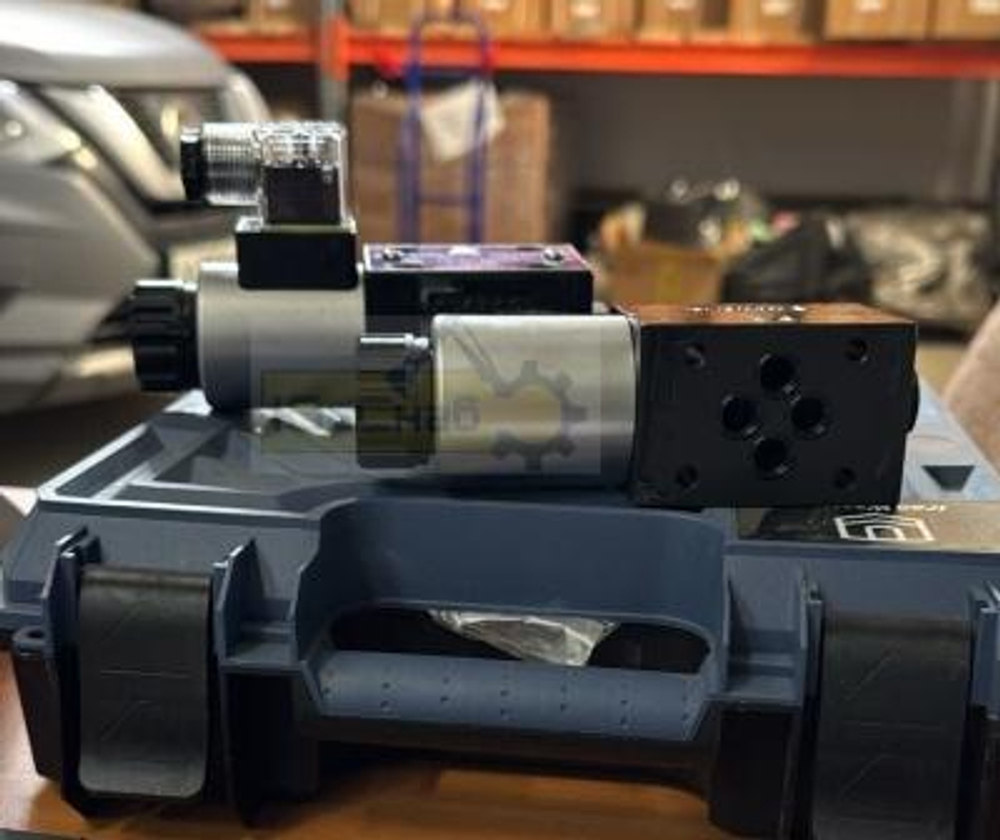

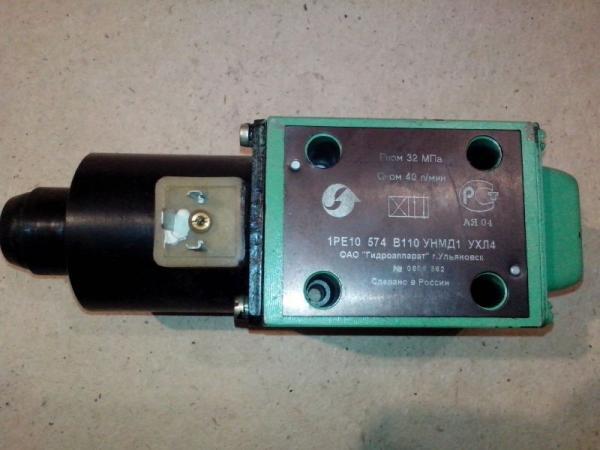

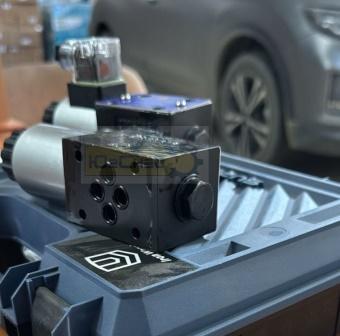

Гидрораспределитель ВЕ10.574Е В110
Гидрораспределитель ВЕ, ВЕ10, ВЕ6 – запорно-регулирующий гидравлический аппарат, предназначенный для деления единого потока рабочей жидкости на несколько отдельных потоков с возможностью изменения их напора или полной блокировки (данные действия выполняются индивидуально для каждого отдельного потока или стандартно для всех). Технологически распределитель состоит из входной, золотниковой (разделяющей) и выходной секций, составленных из самостоятельных модулей или отлитых моноблоком.
Основными эксплуатационными характеристиками гидрораспределителя ВЕ, ВЕ10, ВЕ6 являются: расчетное давление (осевое и радиальное на входе и выходе), расчетный расход, время срабатывания (учитывается до изменения расчетного давления и расчетного расхода), диаметр распределяющих каналов и способ регулировки распределенных гидравлических потоков. Привод распределителя может быть реализован по механическому, гидравлическому или пневматическому принципу с ручным или автономным управлением (в большинстве случаев используются ручные механические приводы).
Наиболее часто гидрораспределитель ВЕ, ВЕ10, ВЕ6 эксплуатируется в составе стационарно установленных станков и прессов и обслуживает сразу несколько рабочих органов, которые запитаны на один гидропривод. Расчетное давление и расчетный расход в этом случае являются константными, не изменяющимися между рабочими циклами, величинами.
Распределитель ВЕ 10, 1РЕ 10 работает на минеральных маслах с номинальною тонкостью фильтрации 25мкм (класс чистоты не ниже 13 по ГОСТ17216-71, кинематической вязкостью от 10 до 380 сСт(мм2/с) и температуре окружающей среды от –40С0 до +50С.

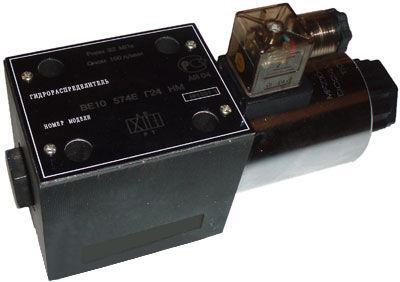

Гидрораспределители ВЕ10 574E Г24, ВЕ10.574E.В110, ВЕ10 574E В220, 1РЕ10 574E Г24, 1РЕ10.574E.В110, 1РЕ10 574E В220

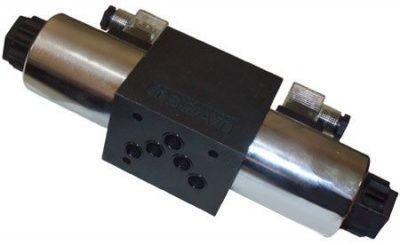

Золотниковые гидрораспределители 1РЕ10.574E ВЕ10.574Е (ПЕ10 574E) одномагнитные предназначены для управления потоками гидравлических жидкостей в гидросистемах. Стоит отметить, что электрическое управление в гидрораспределителях применяется при условных проходах Dy ≤ 10 мм, так как у управляющих электромагнитов обычно ограничены тяговое усилие и ход. Для больших условных проходов такие гидрораспределители делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала.
Гидрораспределители 1РЕ10 574E относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
Гидравлические распределители типа 1РЕ10 (да и всего семейства РЕ) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Гидрораспределители 1РЕ10.574E являются аналогами гидрораспределителей ВЕ10.574E.
Пример расшифровки обозначения гидрораспределителя 1РЕ10 574E В220 УХЛ4:
золотниковый гидрораспределитель с электромагнитным управлением, условный проход 10 мм, схема распределения 574E, напряжение питания электромагнита 220 вольт переменного тока, для использования в умеренной климатической зоне.
