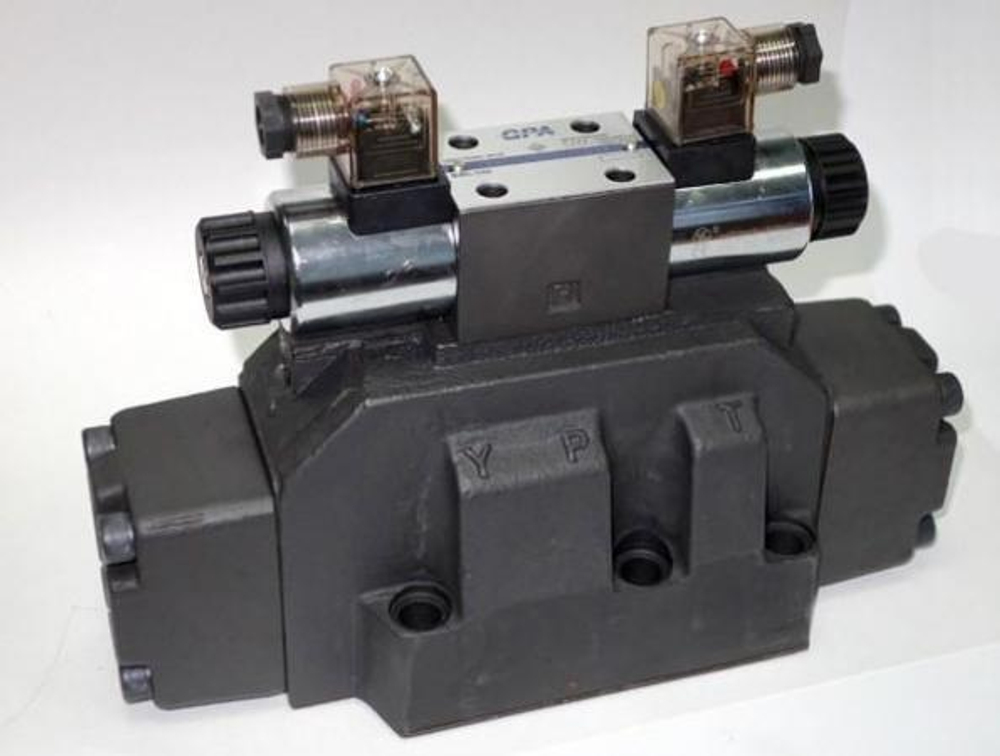

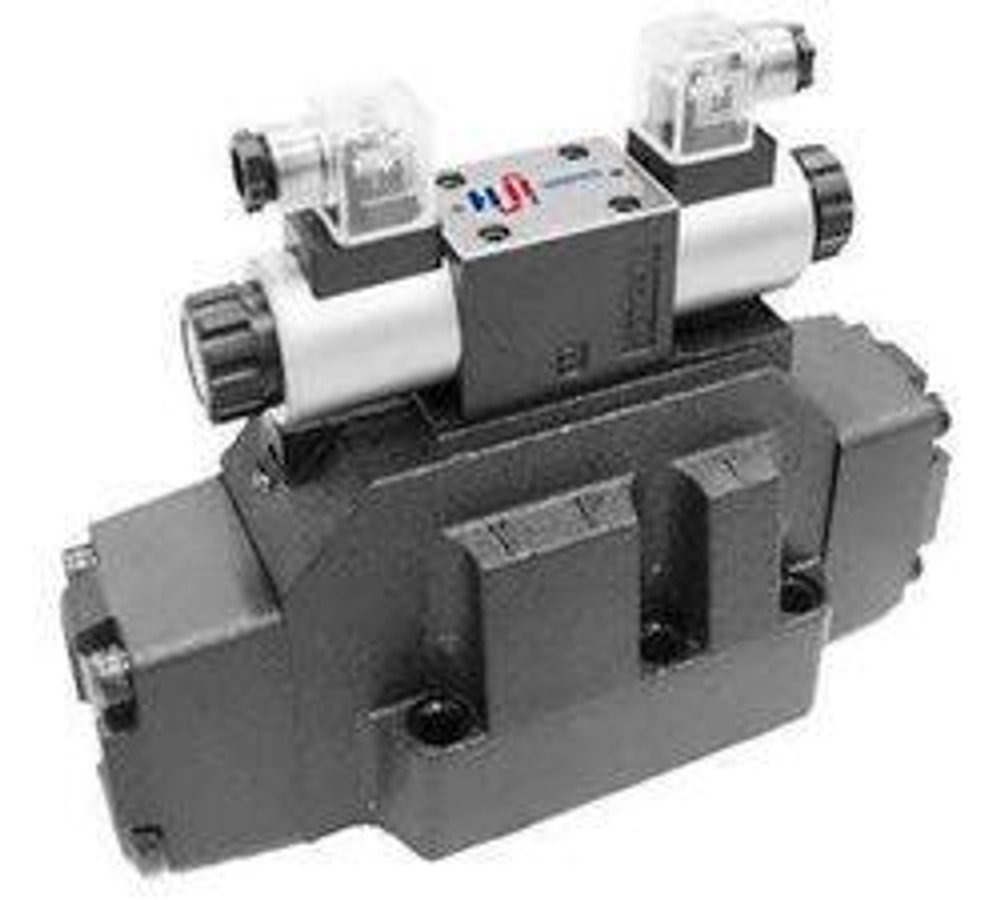

Гидрораспределитель ВЕХ16.34
Гидрораспределители ВЕХ16 34 Г24, ВЕХ16.34.В110, ВЕХ 16 34 В220 УХЛ4 из семейства гидрораспределителей типа В16 золотниковые четырехлинейные с электрогидравлическим управлением с условным проходом 16 мм и схемой распределения потоков рабочей жидкости 44,34,64,574,574А (смотри таблицу ниже) применяются для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Распределители BEX16.574(574А,34,64,44,24,14) имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ-16 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.
Параметры гидрораспределителя ВЕХ 16 34 УХЛ4:
- условный проход 16 мм;
- гидросхема: 34;
- наличие дроссельной плиты: нет;
- управляющее напряжение 24 вольт постоянного тока;
- условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.34 - ввёртные магниты);
- номинальный расход рабочей жидкости 80 литров в минуту;
- номинальное давление на входе 25 МПа;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса без рабочей жидкости не более 9,3 кг.

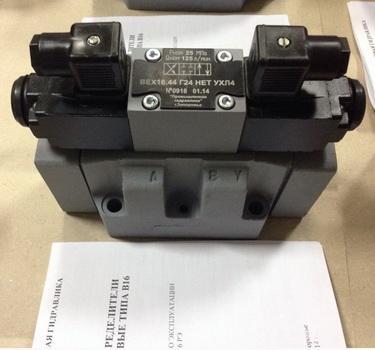

Гидрораспределитель ВЕХ16.34 Г24 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
