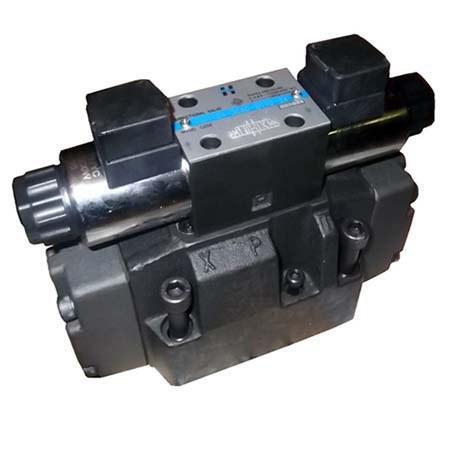

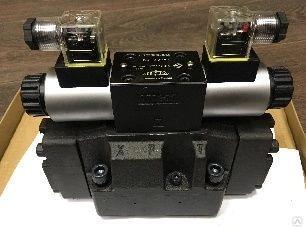

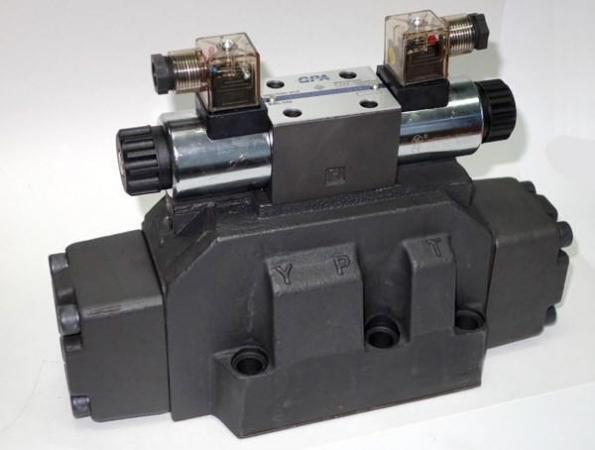

Гидрораспределители ВЕХ16 574А Г24, ВЕХ16 574А В110, ВЕХ 16 574А В220
Распределители ВЕХ16 574А Г24, ВЕХ16 574А В110, ВЕХ16 574А В220 с условным проходом 16 мм, с электрогидравлическим управлением (электромагнитное управление осуществляется при помощи пилота Ду=6 мм с одним управляющим магнитом 1РЕ6... (ВЕ6)) и схемой распределения потоков рабочей жидкости 574А (смотри таблицу ниже) используются для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах станков и агрегатов.
Гидрораспределители ВЕХ16-574А-Г24, ВЕХ16-574А-В110, ВЕХ16-574А-В220 конструктивно состоят из литого корпуса (основания), золотника, крышек, пружин и пилотов с одним магнитом, который работает от сети переменного или постоянного тока.
Гидрораспределетили Ду=16 мм ВЕХ16.574А.Г24 (В110, В220) широко применяются в гидроагрегатах станков и машин, а также в гидросистемах мобильной техники и имеют присоединительные размеры по международным стандартам, что позволяет гидрораспределителями данного типа менять импортные типовые гидрораспределители на Ду=16 мм. Главное, по таблицам замен правильно подобрать нужную схему распределения рабочей жидкости.
Стандартное климатическое исполнение для гидрораспределителей ВЕХ16.574А.Г24, ВЕХ16.574А.В110, ВЕХ16.574А.В220 - УХЛ4 (для районов с умеренным климатом), но по заказу возможно изготовление и для других климатических зон.
Технические характеристики гидрораспределителей ВЕХ16.574А.Г24, ВЕХ16.574А.В110, ВЕХ16.574А.В220
| Наименование | Кол-во эл/магнитов | Управляющее напряжение, В | Условный проход, мм | Ном. давление на входе, МПа | Расход рабочей жидкости, л/мин | Масса не более, кг |
| Гидрораспределитель ВЕХ16.574А.Г24 | 2 | 24 (пост. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.574А.В110 | 2 | 110 (перем. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.574А.В220 | 2 | 220 (перем. ток) | 16 | 25 | 80-125 | 9,3 |
