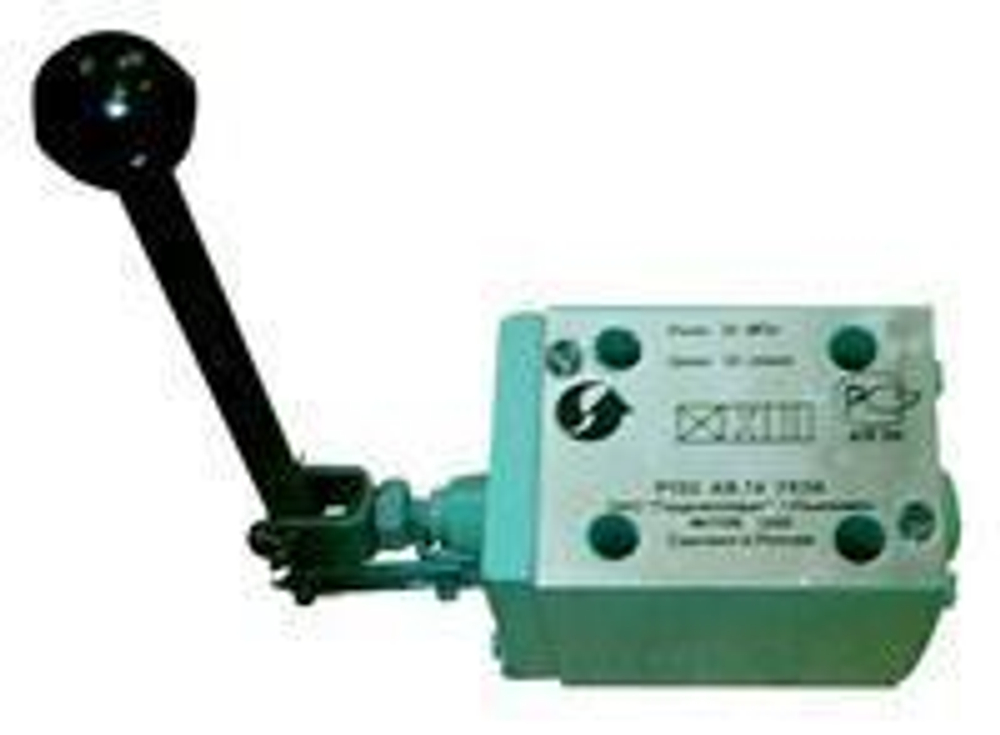

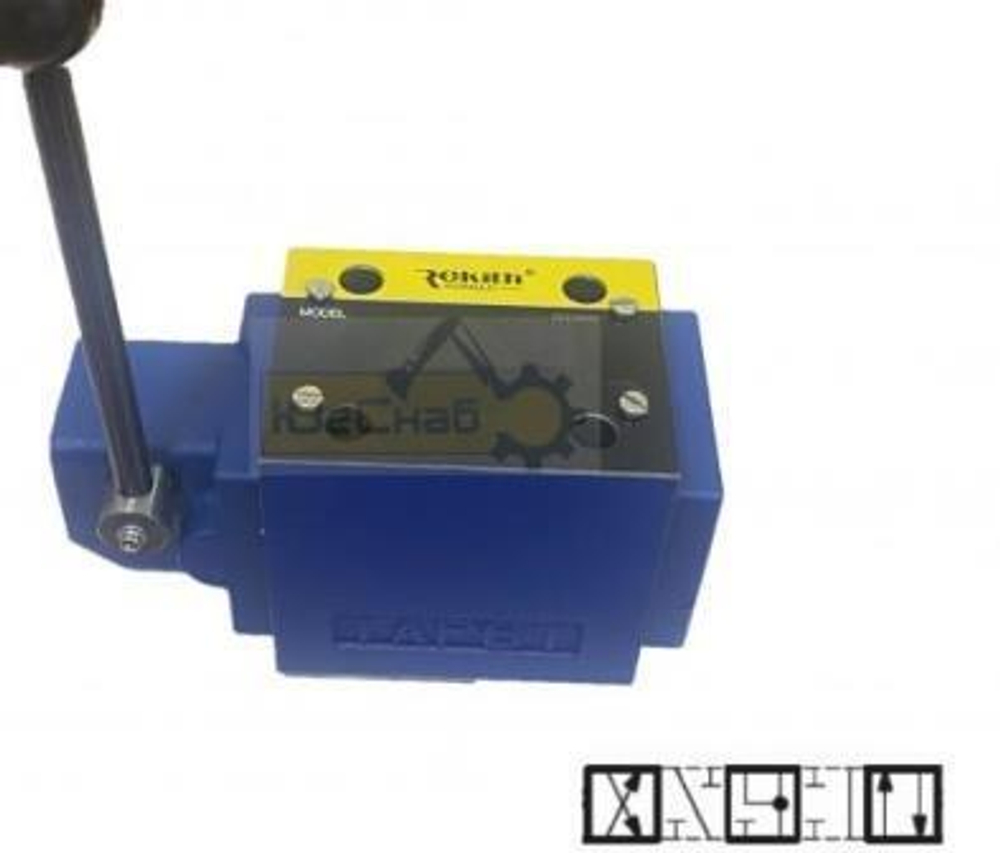

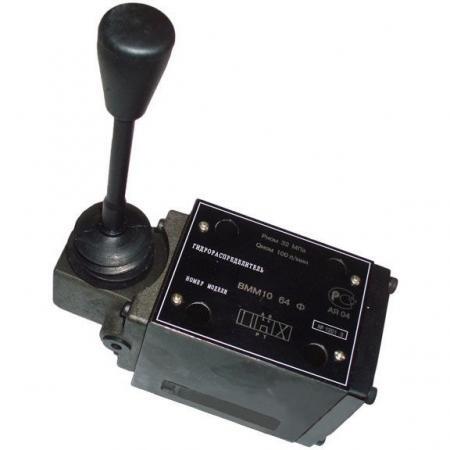

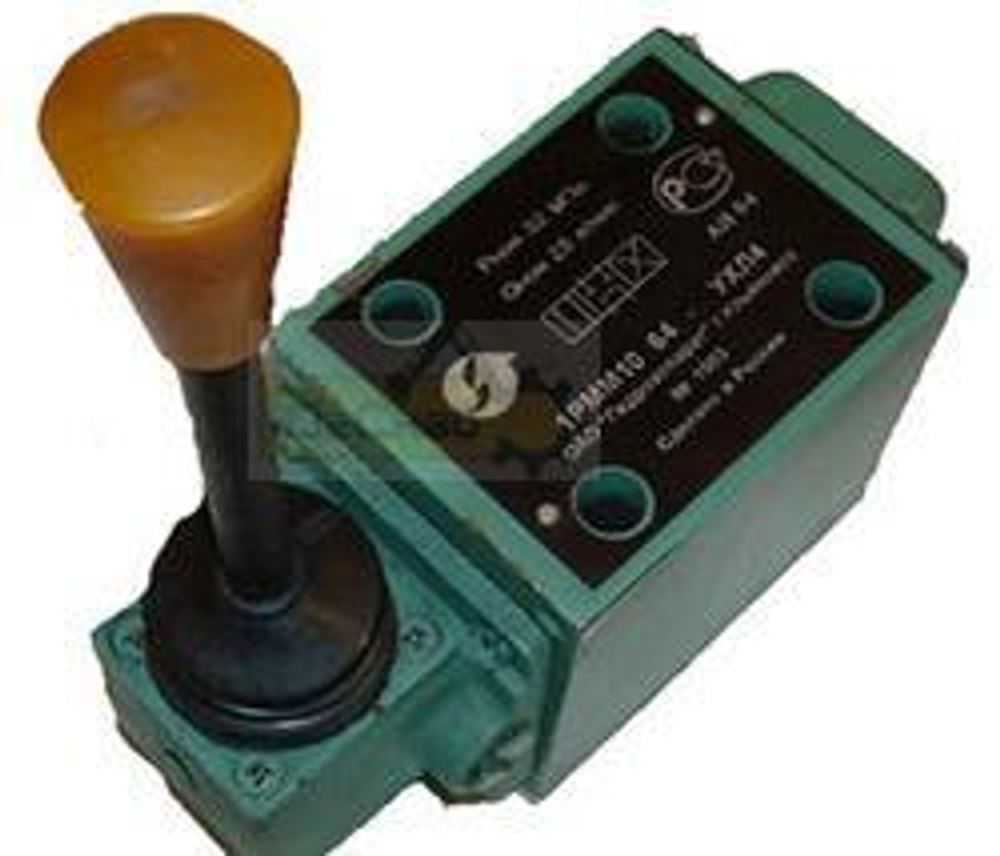

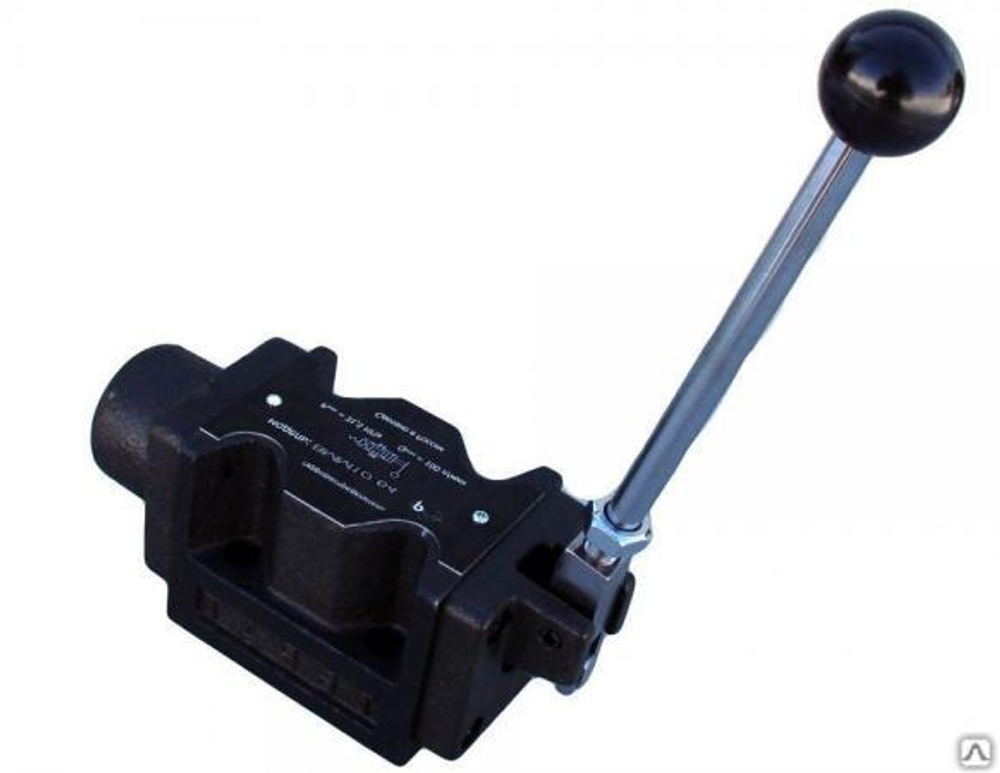

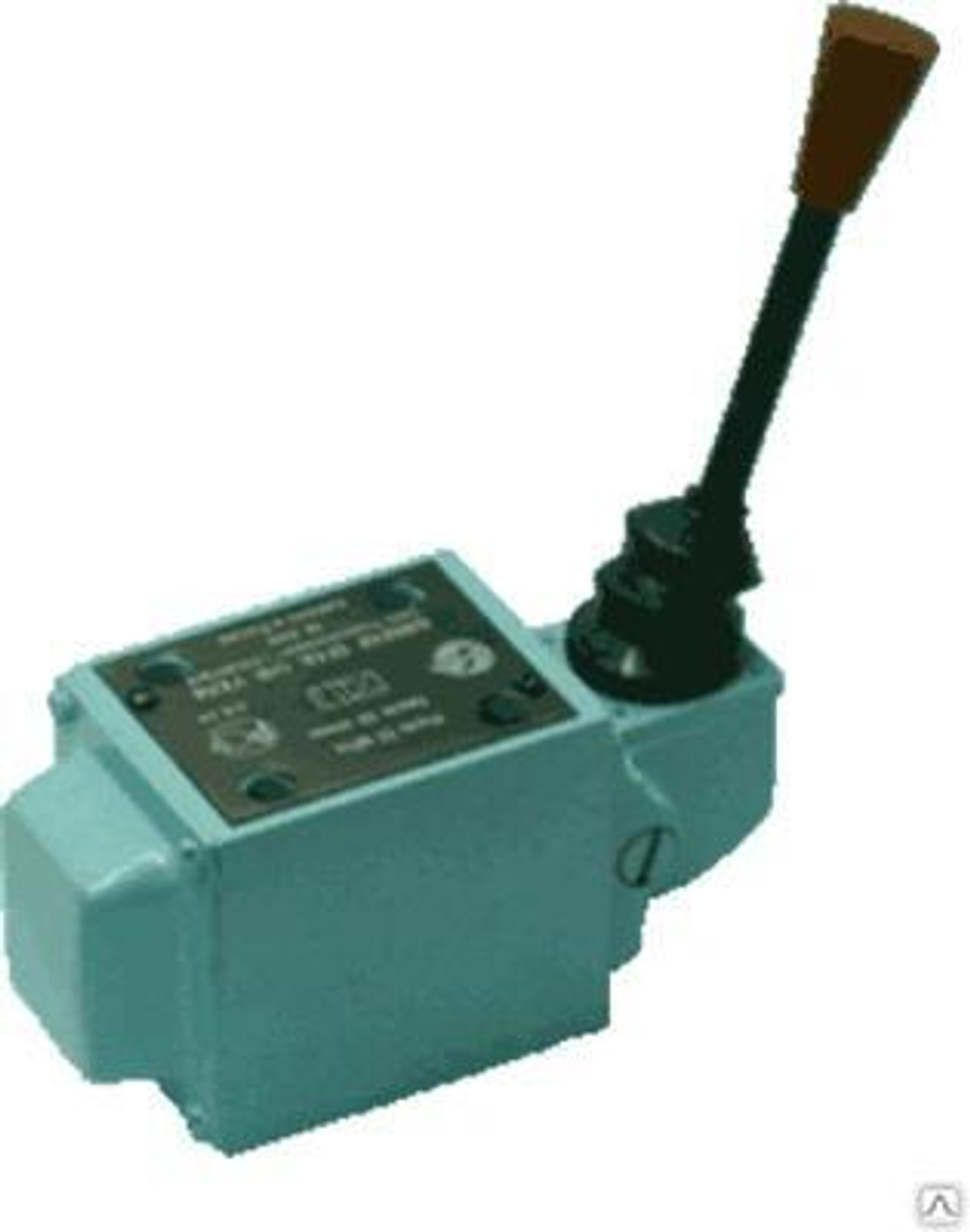

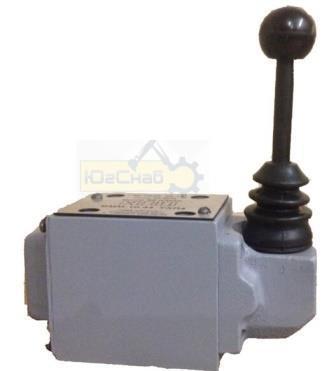

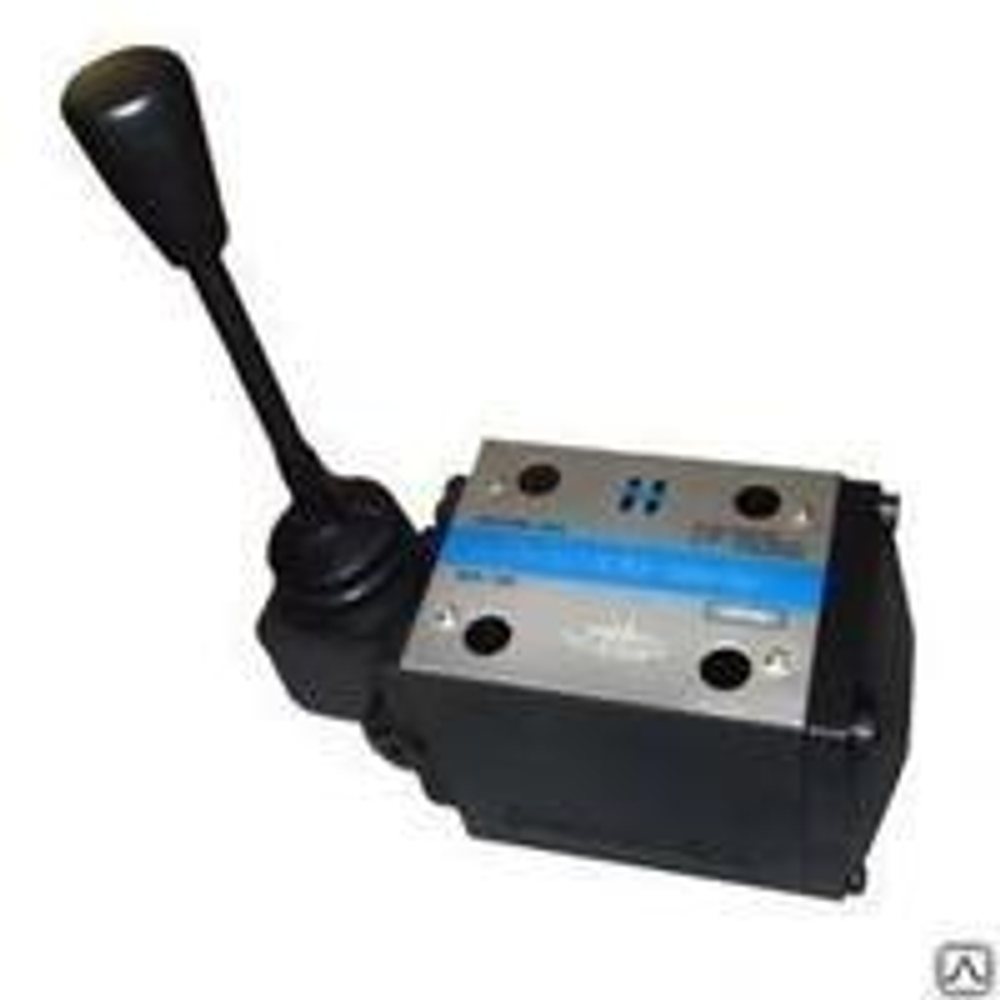

Гидрораспределитель ВММ 10 14 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 14-ой схемой распределения рабочей жидкости. Особенностью работы гидросхемы 14 является то, что в среднем положении все каналы перепускают рабочую жидкость.
Гидросхема 14
|
Основные параметры гидрораспределителя ВММ 10.14:
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 14;
- управление гидрораспределителем - ручное (от рукоятки);
- фиксация золотника отсутствует (пружинный возврат);
- номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 3,8 кг.
Габаритные и присоединительные размеры распределителей ВММ10
