Насос шестеренный НШ 10 правого и левого вращения

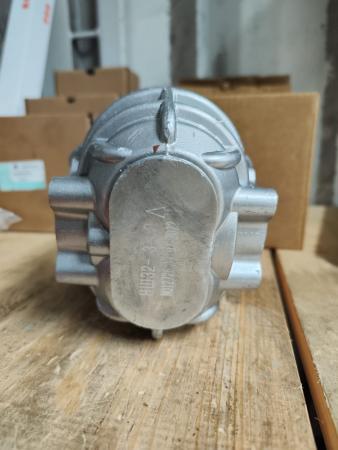

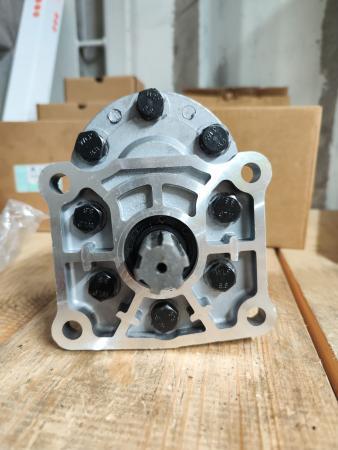

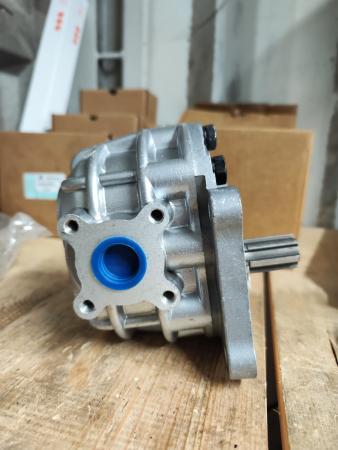

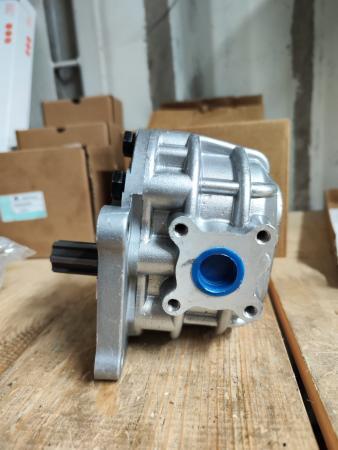

Насос 6-шлицевой НШ-10У3 (НШ 10, вал 6 шлицами)
Насос шестеренный НШ10Г-3 (левое, правое вращение)
НШ32А-3 (левое, правое вращение)
НШ50А-3 (левое, правое вращение)
НШ10А-3 (левое, правое вращение)
используется: для гидросистем тракторов Т-28Х-4 (дизель Д-144), ТТЗ-80, ПК-12.01, Т-50.01- погрузчик колесный ЧЗПТ (трактор Т-40); используется для переоборудования Т-40 с гидроусилителя руля на гидрообъемное рулевое управление (установка насоса -дозатора на рулевое управление трактора Т-40); для грейдеров.
предназначен для работы в гидросистемах с номинальным рабочим давлением в 160 Бар. Хорошо зарекомендовали себя в работе в тяжелых климатических условиях и условиях повышенной запыленности. Специальная конструкция насосов позволяет сохранять высокий КПД на протяжении всего срока службы.
Данный насос широко применяется: - в гидросистемах рулевого управления тракторов, погрузчиков и экскаваторов, сельскохозяйственных машин, автогрейдеров и др, - в основных гидросистемах тракторов класса до 0,6 тс. и средствах малой механизации - в гидростанциях начального уровня с мощностью электродвигателя или ДВС от 4 до 10 кВт Насос имеет малые габаритные размеры и массу. Выпускаются модели с 6-и шлицевым валом, левого и правого вращения. Насос 6-шлицевой НШ-10У3 (НШ 10, вал 6 шлицами). При подборе мощности моторов для насоса НШ-10 необходимо учитывать номинальную частоту вращения двигателя, а также необходимое давление в гидросистеме.
Обратите внимание! Направление вращения ведущего вала шестеренчатого насоса НШ должно совпадать с направлением вращения привода.
Направление вращения определяется со стороны ведущего вала: правое - по часовой стрелке, левое-против часовой стрелки.
Конструкция привода должна исключать передачу радиальных и осевых усилий на ведущий вал насоса, а также обеспечивать возможность его радиальных перемещений до 0,3 мм.
Крепление насоса к корпусу привода осуществляется с помощью четырёх болтов или шпилек М8.
В качестве рабочей жидкости гидронасоса НШ 10УЗ необходимо применять моторные масла М-82, М-8Г, по ГОСТ 8581-78; М-8В,, М-8Г, по ГОСТ 10541-78; гидравлические масла МГЕ-46В по ТУ 38.001347-83; МГТ по ТУ 38.1011103-87; индустриальные масла И-ЗОА, И-40А, И-50А по ГОСТ 20799-88.
Рекомендуемый объём гидробака находиться в пределах от 30% до 200% подачи насоса в минуту (от 7 до 42 литров при работе на номинальной скорости вращения насоса 2400 оборотов в минуту), в зависимости от режима работы машины (лёгкий или тяжёлый), но в два раза превышать заполняемьй объём рабочих полостей гидравлической системы и обеспечивать необходимый терморежим. Внутри гидравлического бака, между всасывающим и сливным отверстиями, должна быть предусмотрена перегородка высотой 2/3 уровня. Отверстие всасывающей гидролинии необходимо располагать у дна гидробака на расстоянии не менее шести радиусов трубы от боковой стенки бака и не менее четырех радиусов от дна бака. Отверстие сливной магистрали должно быть расположено ниже минимально допустимого уровня жидкости в гидробаке. Бак необходимо оборудовать уровнемером и сапуном для очистки поступающего воздуха. Уровень гидромасла должен быть выше входного отверстия насоса на 150 мм, не менее. Предпочтительно иметь гидробак закрытого типа с избыточным давлением до 0,02 МПа (0,2 бар). Насос шестеренчатый НШ-10 на минитрактор, гидростанцию
