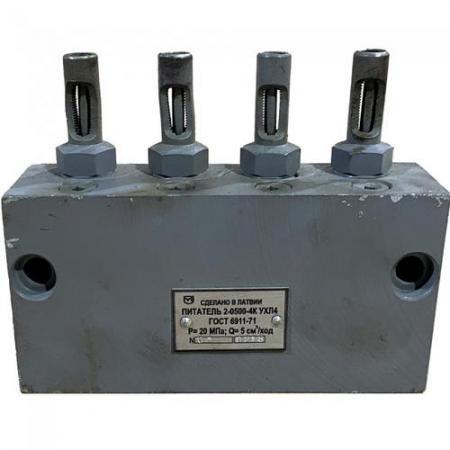

Питатели двухлинейные 2-0200, 2-0500, 2-1000, 2-2500 применяются в двухлинейных централизованных автоматических и ручных системах смазки для периодической (импульсной) подачи смазочного материала к трущимся частям механизмов и узлов при давлении в магистральных линиях до 20 МПа.
Завод-изготовитель поставляет питатели с отводами сбоку, которые подают смазочный материал при прямом и обратном ходах поршня в один и тот же отвод. В зависимости от объема порции смазочного материала, подаваемого к смазываемой точке, питатели изготавливают четырех типов в двух исполнениях: регулируемые и нерегулируемые.
Питатели двухлинейные 2-0200, 2-0500, 2-1000, 2-2500 с метрической резьбой приспособлены для безрезьбового соединения маслопроводами при помощи зажимной втулки и уплотнителя из мягкого металла, которые поставляются в комплекте с питателями, причем уплотнительные кольца поставляются в количестве — два комплекта. Для присоединения питателей серии К к магистралям применяется резьба трубная К 3/8″, а к трубопроводам, ведущим к смазываемым точкам, трубная — К 1/4″. Оба типа резьбовых отверстий по ГОСТ 6211—52. При стыковом присоединении в корпусе питателей серии М предусмотрены метрические резьбы: М16×1,5 и М12×1,25.
Под производительностью питателя подразумевают объем смазки, подаваемой в каждую смазываемую точку за один ход поршня или, иначе, за один цикл работы смазочной установки. Объем смазочного материала, подаваемый поршнем, можно регулировать, подкручивая регулировочные винты. Окна в корпусах ограничителей могут быть при необходимости закрыты прозрачной небьющейся пластмассой.
Структура условного обозначения питателей двухлинейных
| 2 | — | 0500 | — | 2 | К | УХЛ4 | |||
Климатическое исполнение по ГОСТ 15150 | |||||||||
Присоединение: | |||||||||
Количество отводов: 1, 2, 3, 4 | |||||||||
Номинальная подача: | |||||||||
2 — питатель двухлинейный централизованной смазки | |||||||||
Основные характеристики питателей двухлинейных 2-0200, 2-0500, 2-1000, 2-2500
| Обозначение | Число промежуточных секций | Параметры | ||
| Подача мин. / макс., см³ | Рабочее давление, МПа | Зазор в поршневой паре / в золотниковой паре, мм | ||
| Питатель 2-0200-1 | 1 | 0,5 / 2,0 | 1…20 | 0,008 / 0,001 |
| Питатель 2-0200-2 | 2 | 0,5 / 2,0 | 0,008 / 0,001 | |
| Питатель 2-0200-3 | 3 | 0,5 / 2,0 | 0,008 / 0,001 | |
| Питатель 2-0200-4 | 4 | 0,5 / 2,0 | 0,008 / 0,001 | |
| Питатель 2-0500-1 | 1 | 1,5 / 5,0 | 0,008 / 0,018 | |
| Питатель 2-0500-2 | 2 | 1,5 / 5,0 | 0,008 / 0,018 | |
| Питатель 2-0500-3 | 3 | 1,5 / 5,0 | 0,008 / 0,018 | |
| Питатель 2-0500-4 | 4 | 1,5 / 5,0 | 0,008 / 0,018 | |
| Питатель 2-1000-1 | 1 | 3,0 / 10,0 | 0,008 / 0,018 | |
| Питатель 2-1000-2 | 2 | 3,0 / 10,0 | 0,008 / 0,018 | |
| Питатель 2-2500-1 | 1 | 9,0 / 25,0 | 0,01 / 0,015 | |
Параметры смазочных питателей с резьбовым соединением
| Питатель смазочный 2-0200-1 | Питатель смазочный 2-0500-1
Питатель смазочный 2-2500-1 | Питатель смазочный 2-1000-1 | Питатель смазочный 2-0200-2 | Питатель смазочный 2-0500-2 |
 |  |  |  |  |
Коническая резьба: 3/8″
Метрическая резьба: М16х1,5
| Обозначение | Число секций | Размеры, мм | Масса, кг | |||||||||||||
| L | B | h | H | A | A1 | B1 | B2 | b | b2 | B3 | h1 | L1 | L2 | |||
| Питатель 2-0200-1К | 1 | 46 | 36 | 65 | 112 | — | 42 | 9 | 24 | 6 | 11 | 17 | 36 | 2,4 | 30 | 0,73 (0,55) |
| Питатель 2-0200-2К | 2 | 76 | 36 | 65 | 112 | — | 42 | 9 | 24 | 6 | 11 | 17 | 36 | 2,4 | 30 | 1,52 (1,2) |
| Питатель 2-0200-3К | 3 | 106 | 36 | 65 | 112 | 30 | 42 | 9 | 24 | 6 | 11 | 17 | 41 | 2,1 | 30 | — |
| Питатель 2-0200-4К | 4 | 136 | 36 | 80 | 112 | 60 | 42 | 9 | 24 | 6 | 11 | 17 | 41 | 2,1 | 30 | — |
| Питатель 2-0500-1К | 1 | 54 | 45 | 80 | 126 | 34 | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 8 | 38 | 1,53 (1,25) |
| Питатель 2-0500-2К | 2 | 92 | 45 | 80 | 126 | 72 | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 8 | 38 | 0,57 (2,25) |
| Питатель 2-0500-3К | 3 | 130 | 45 | 80 | 126 | 110 | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 8 | 38 | 3,55 (3,2) |

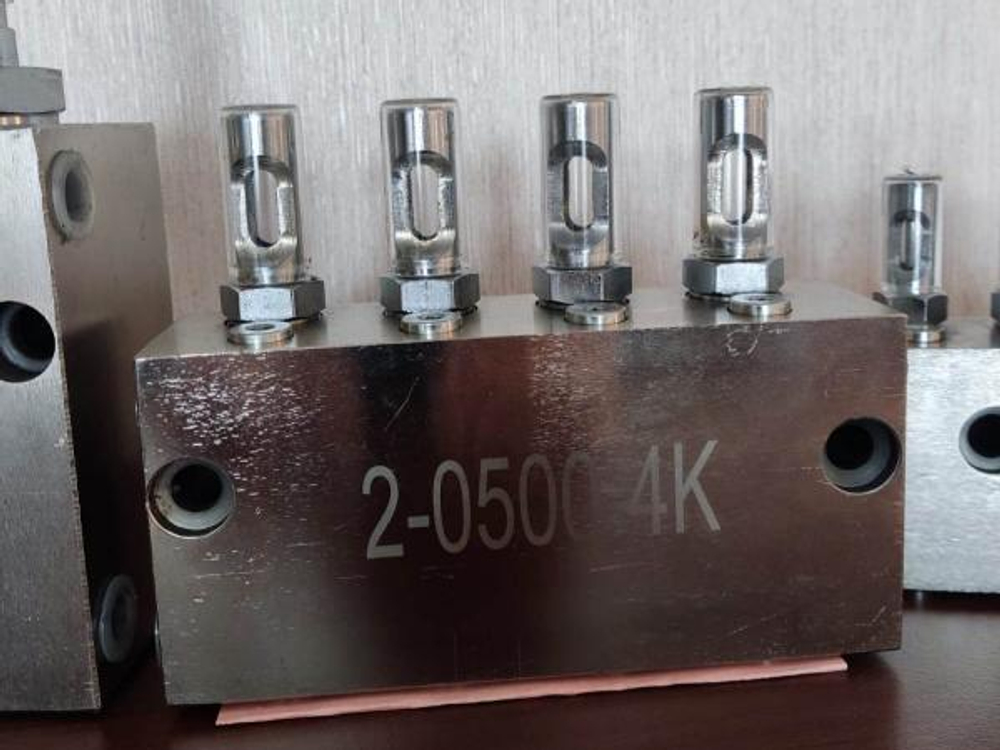

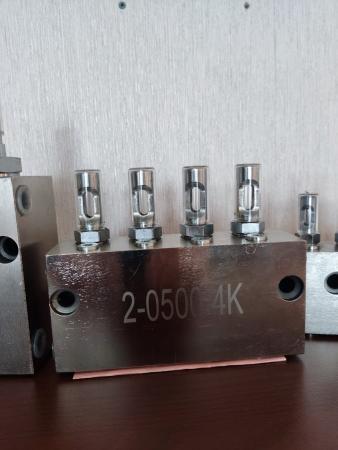

| Питатель 2-0500-4К | 4 | 168 | 45 | 80 | 126 | 148 | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 8 | 38 | 4,59 (4,2) |
| Питатель 2-1000-1К | 1 | 92 | 45 | 80 | 126 | — | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 46 | 76 | 2,58 (2,3) |
| Питатель 2-1000-2К | 2 | 168 | 45 | 80 | 126 | — | 52 | 13 | 33 | 6 | 11 | 17 | 48 | 46 | 76 | 4,52 (4,2) |

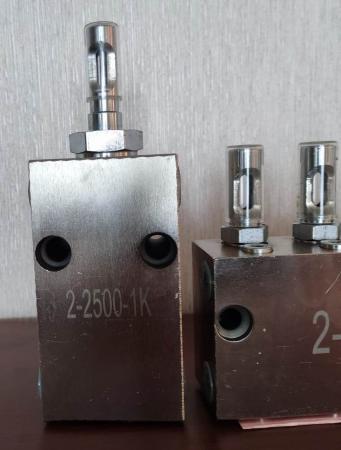

| Питатель 2-2500-1К | 1 | 70 | 67 | 130 | 198 | 50 | 98 | 21 | 54 | 6 | 11 | 17 | 85 | 8 | — | 4,48 (4,2) |
Питатель смазочный 2-0200-1 двухлинейный
Питатель смазочный 2-0200-2 двухлинейный

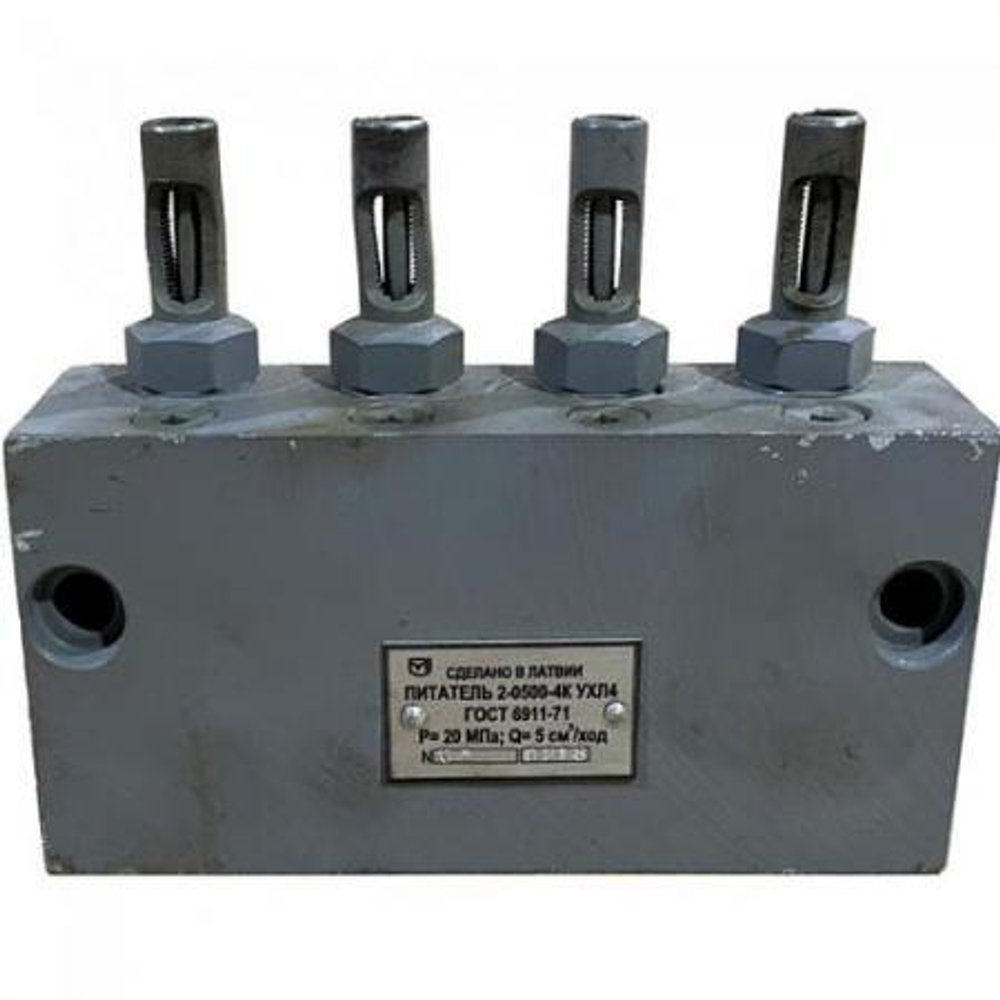

Питатель смазочный 2-0200-3 двухлинейный
