ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЭЛЕКТРОНАСОСОВ
ПА-22,Х14-22М,П-25М.10,П-32МС.10,П-50МС.10 П-25М,П-32М,П-50М, П-100М, П-125М,П-200М
(сняты с производства)
|
Модель электронасоса |
Размеры, мм |
|||||||
|
А |
В |
С |
Д |
З |
К |
М |
Е |
|
|
П-25М П-32М П-50М |
80...190 |
62 |
430 400* |
160 |
G-¾ |
ø 9 4отв. |
107 |
180 |
|
П-100М П-125М П-200М |
150...250 |
70 |
580 540* |
230 |
G-1¼ |
ø 9 4отв. |
130 |
255 |
|
ПА-22 Х14-22М |
80...190 |
62 |
385 |
160 |
G-½ |
ø 9 4отв. |
96 |
180 |
|
П-25М.10 П-32МС.10 П-50МС.10 |
80...190 |
62 |
385 |
160 |
G-¾ |
ø 9 4отв. |
96 |
180 |
Материал проточной части и рабочего колеса – алюминиевый сплав.
Размеры со* для насосов с электродвигателем без вентилятора охлаждения.
Технические характеристики
|
№ п/п |
Характеристика |
П-25М
|
П-32М
|
П-50М
|
П-100М |
П-125М,
|
П-200М |
|
|
1. |
Подача номинальная л/мин, не менее |
25
|
32
|
50
|
100 |
125
|
200 |
|
|
2. |
Давление на выходе из насоса, номинальное кг/см² |
0,4
|
0,63
|
0,8 |
||||
|
3. |
Напор номинальный, м. |
4,1
|
4,3 |
6,6 |
8,8 |
|||
|
4. |
Резьба присоединительного патрубка |
G-¾
|
G-1 |
G-1¼
|
||||
|
5. |
Высота погружения насосной части, регулируемая, мм. |
80...190
|
150...250 |
|||||
|
6. |
Электродвигатель, тип |
АИР56А2У3
|
АИР71А2У2 |
|||||
|
7. |
Номинальная мощность, кВт |
0,18
|
0,75
|
|||||
|
8. |
Частота вращения (синхронная), об/мин |
3 000 |
||||||
|
9. |
Напряжение сети, В |
220/380 (Δ/Υ) |
||||||
|
10. |
Номинальный ток, А (Δ/Υ) |
0,892/0,516 |
3,1/1,8 |
|||||
|
11. |
Степень защиты |
IP54 |
||||||
|
12. |
Габаритные размеры (высота х диаметр фланца), мм |
430х180 400х180* |
580 х 255 540 х 255* |
|||||
|
13. |
Масса в сборе с основанием, кг не более |
7,0
|
18,0 |
|||||
*Габаритные размеры для насосов с электродвигателями без вентилятора.
Насосы водоэмульсионные - центробежные вертикальные электронасосы типа П-...М, производительностью 22, 25, 45, 50, 90, 100, 125, 200 л/мин предназначены для подачи смазочно-охлаждающей жидкости к инструменту металлорежущих станков вязкостью до 90 мм²/с (сСт), не оказывающей активного коррозирующего действия на детали электронасосов, погруженных в жидкость.

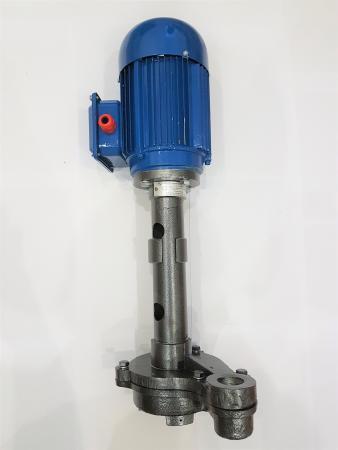

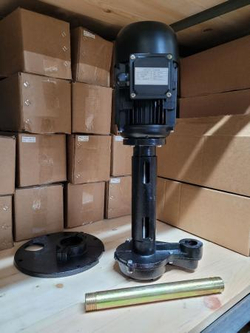

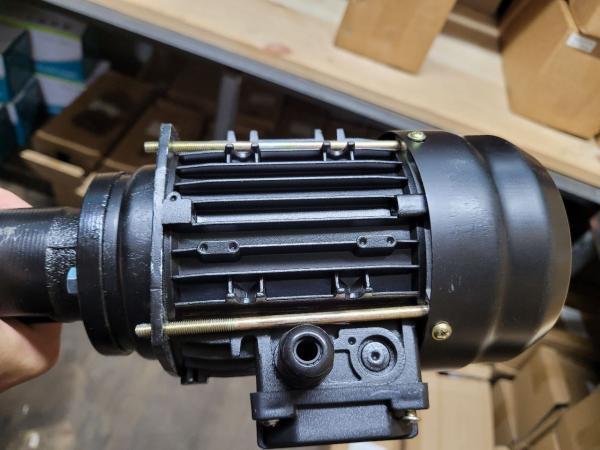

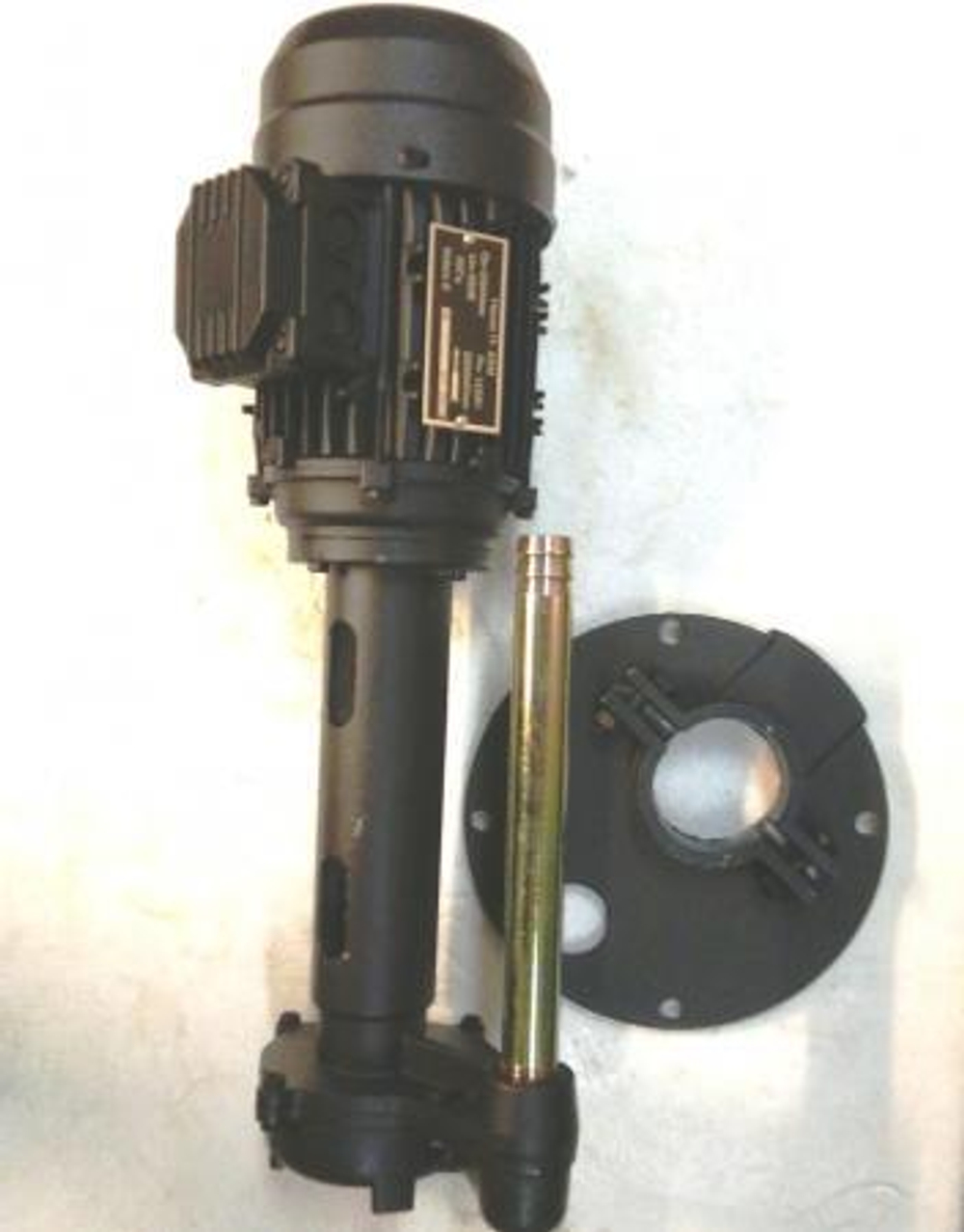

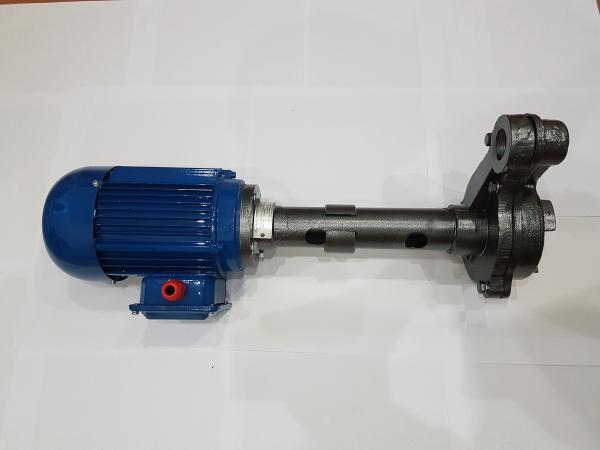

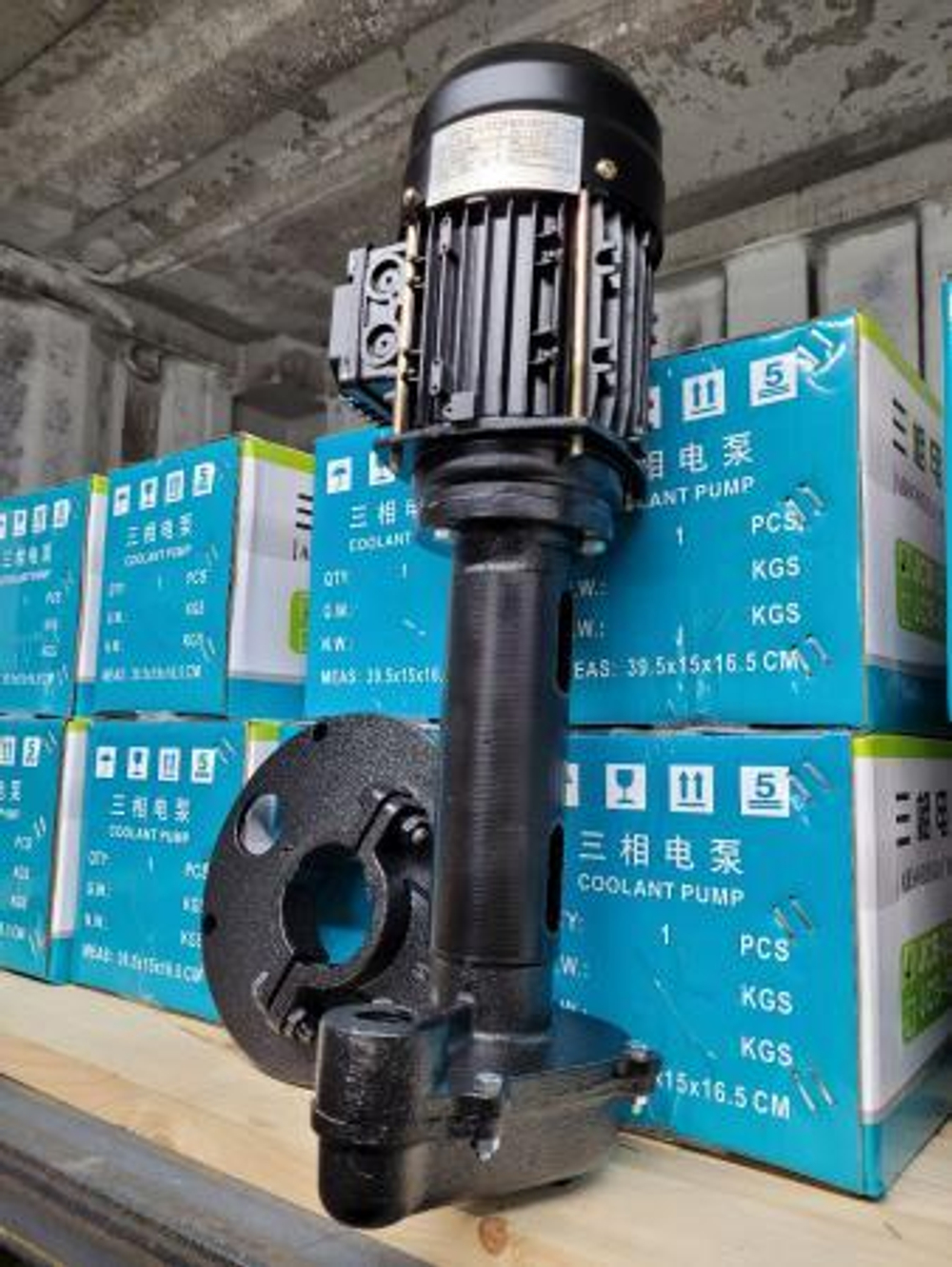

Электронасосы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М) не имеют в элементах погружной части пластмассовых деталей, а полностью выполнены из металла.

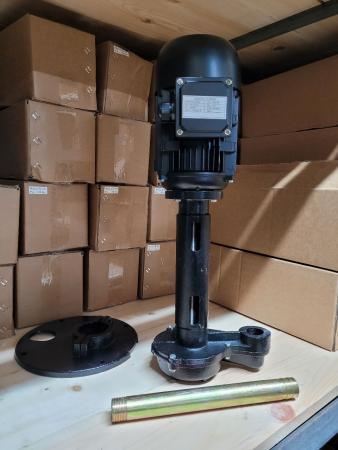

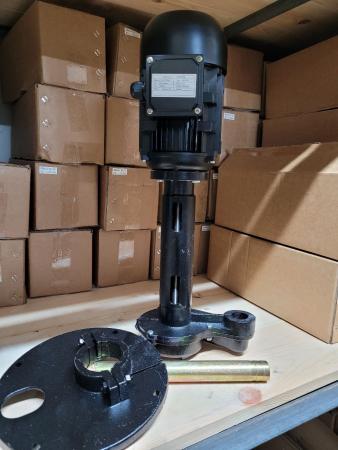

К помпам прилагается основание, которое потребуется при установке помпы в систему охлаждения рабочей зоны резания станка или автоматической линии.
- Особенности в конструкции насосов:
- По габаритным и крепежным размерам полностью соответствуют электронасосам типа НГ.
- Комплектуется опорным подшипником.
- Укомплектован качественным асинхронным электродвигателем.
- Поставляется в комплекте с опорной плитой.

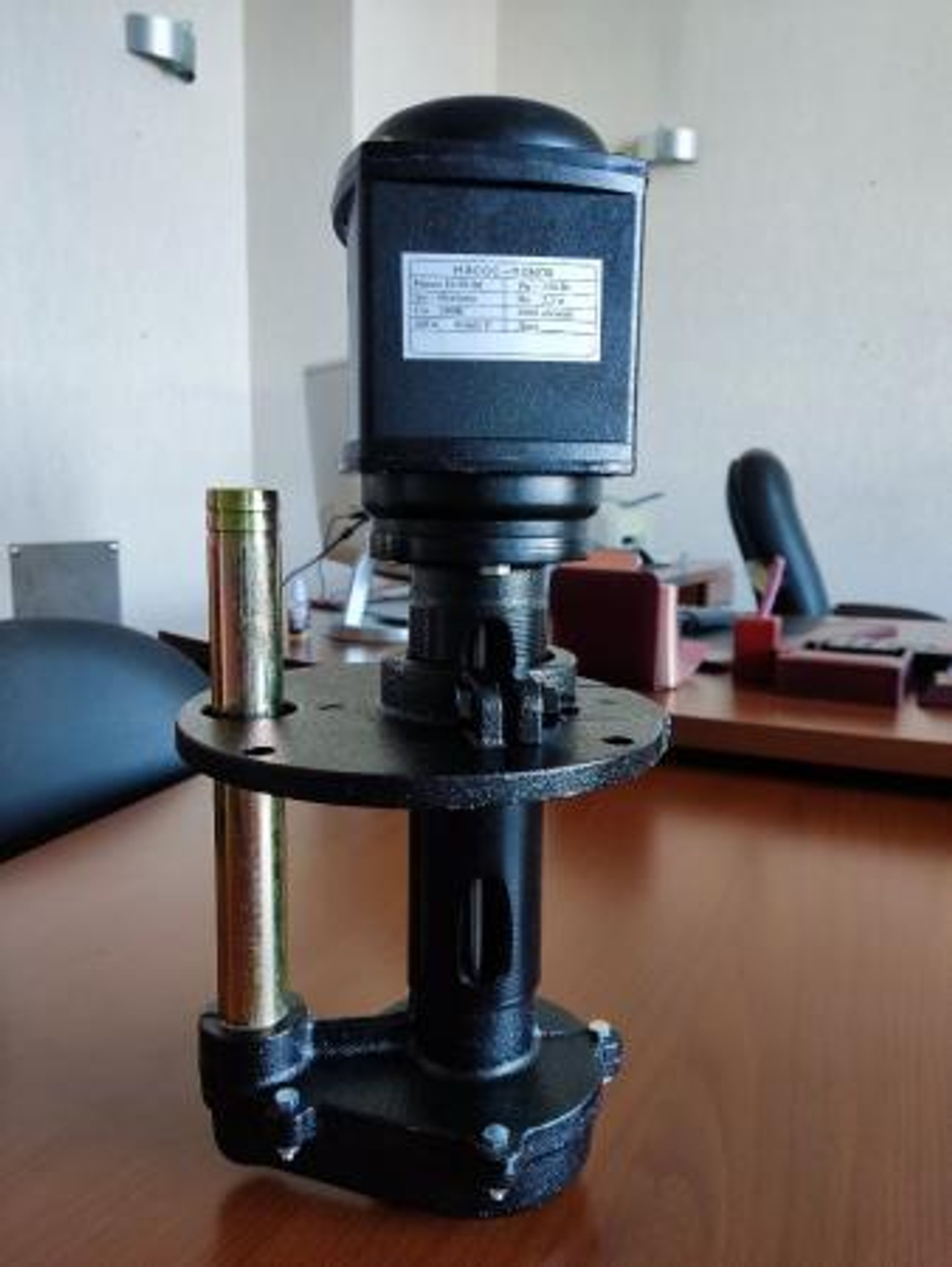

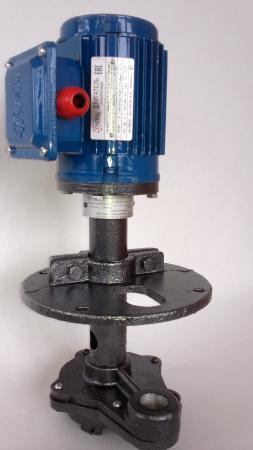

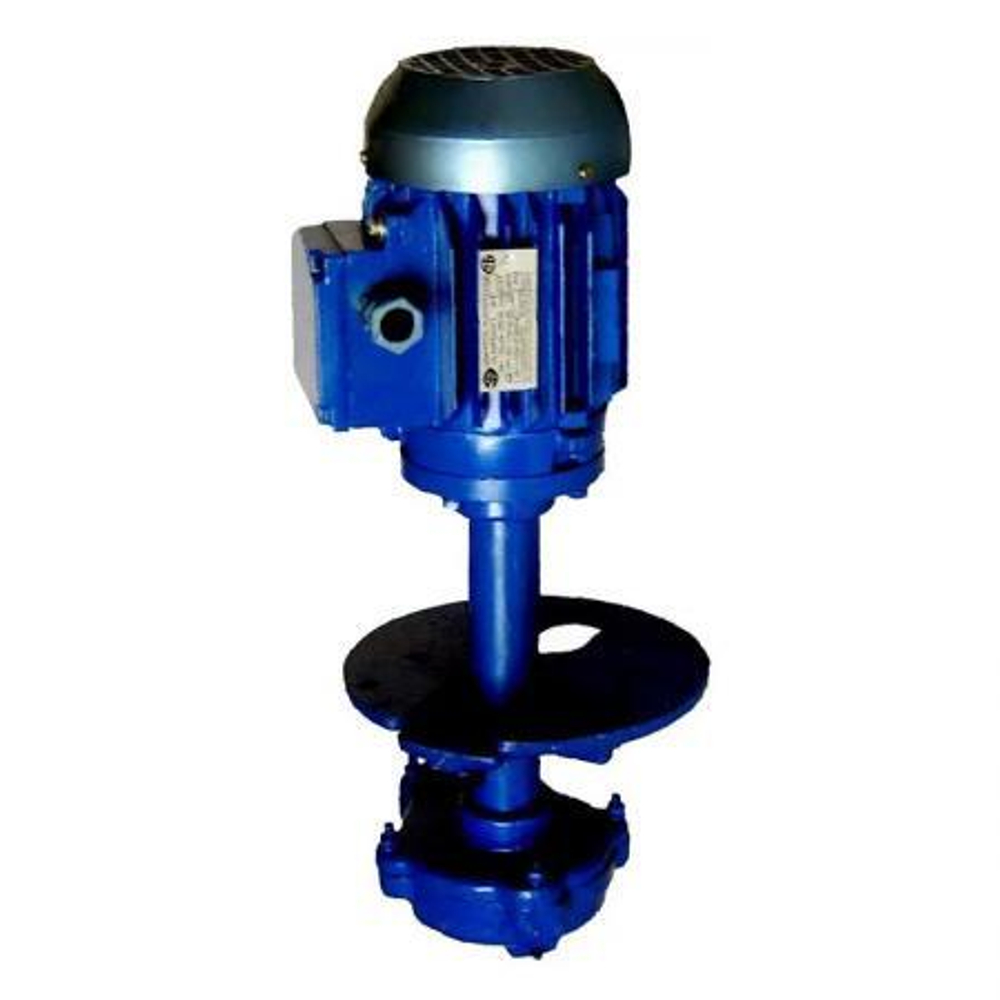

Помпы ПА-22, Х14-22М, П-25(М), П-32МС, П-50(М), ПА-90, П-125(М), ПА-180, П-200(М) нашли широкое применение в системах, подающих смазочно-охлаждающую жидкость в зону резания станка, агрегатов и автоматических линий. Изготовленная практически полностью металла (за исключением крышки электродвигателя) помпа типаП-... зарекомендовала себя, как надёжный аппарат для подачи СОЖ (и жидкостей с аналогичной вязкостью) в рабочую зону токарных, фрезерных, шлифовальных станков по технологическому процессу изготовления деталей.
|
Наименование |
Аналог |
Q,л/мин |
P, МПа |
Вес |
| П-25М | ПА-22, Х14-22М, П-32МС |
22-32 |
0,04 |
5,9 |
| ПА-45 | П-50М,П-50МС |
45-50 |
0,04 |
5,9 |
| ПА-90 | П-100М,П-125МС |
90-125 |
0,063 |
20 |
| ПА-180 | П-200МС, П-200М |
180-200 |
0,08 |
20 |
Принцип действия электронасоса
При вращении вала э/двигателя рабочая жидкость перемещается путём обтекания лопастей крыльчатки, далее через профильный канал крышки насоса она поступает в систему через нагнетательное отверстие в стойке. Для предохранения от механических примесей на всасывающем отверстии крышки насоса установлена сетка.
Проточная часть электронасоса (помпы) выполнена из чугуна.
Глубина погружения:
для П-25М и П-50М—80-200мм;
для П-100мм и П-200М—100-300мм.
Для крепления электронасоса используется фланец (основание).
Наружный диаметр равен:
—для П25М, П-50М—160 мм;
—для П-100М, П-125М, П-200М—230 мм.
Электронасос (помпа) устанавливается в вертикальном положении и закрепляется на крышке бака с СОЖ или на станине станка четырьмя винтами (d=9 мм), при этом рабочая часть насоса должна быть погружена в рабочую жидкость.
